申请日2016.08.09
公开(公告)日2016.12.21
IPC分类号D06F49/00; D06F49/06; C02F1/44; C02F1/04
摘要
本发明公开了一种脱水设备减压膜蒸馏水处理装置，包括脱水箱和底座，所述脱水箱的内部设置有脱水筒，脱水筒上开设有均匀分布的小孔，所述脱水筒的壳体内留有滤腔，且滤腔内设置有减压膜，该减压膜为疏水性微孔膜，所述脱水筒的底部固定连接有转盘，所述脱水箱的正下方设置有驱动电机，所述驱动电机的输出轴贯穿脱水箱与所述转盘底部的圆心处固定相连，脱水箱的两侧分别设置有第一固定架和第二固定架，第一固定架和第二固定架内分别设置有气泵和冷风机，脱水筒与脱水箱的内壁之间留有间隙。本发明的减压膜蒸馏水处理分离效率高，脱水效果好，解决了现有的用于脱水设备的减压膜蒸馏水处理装置具有分离效率低和脱水效果差的缺陷问题。
权利要求书

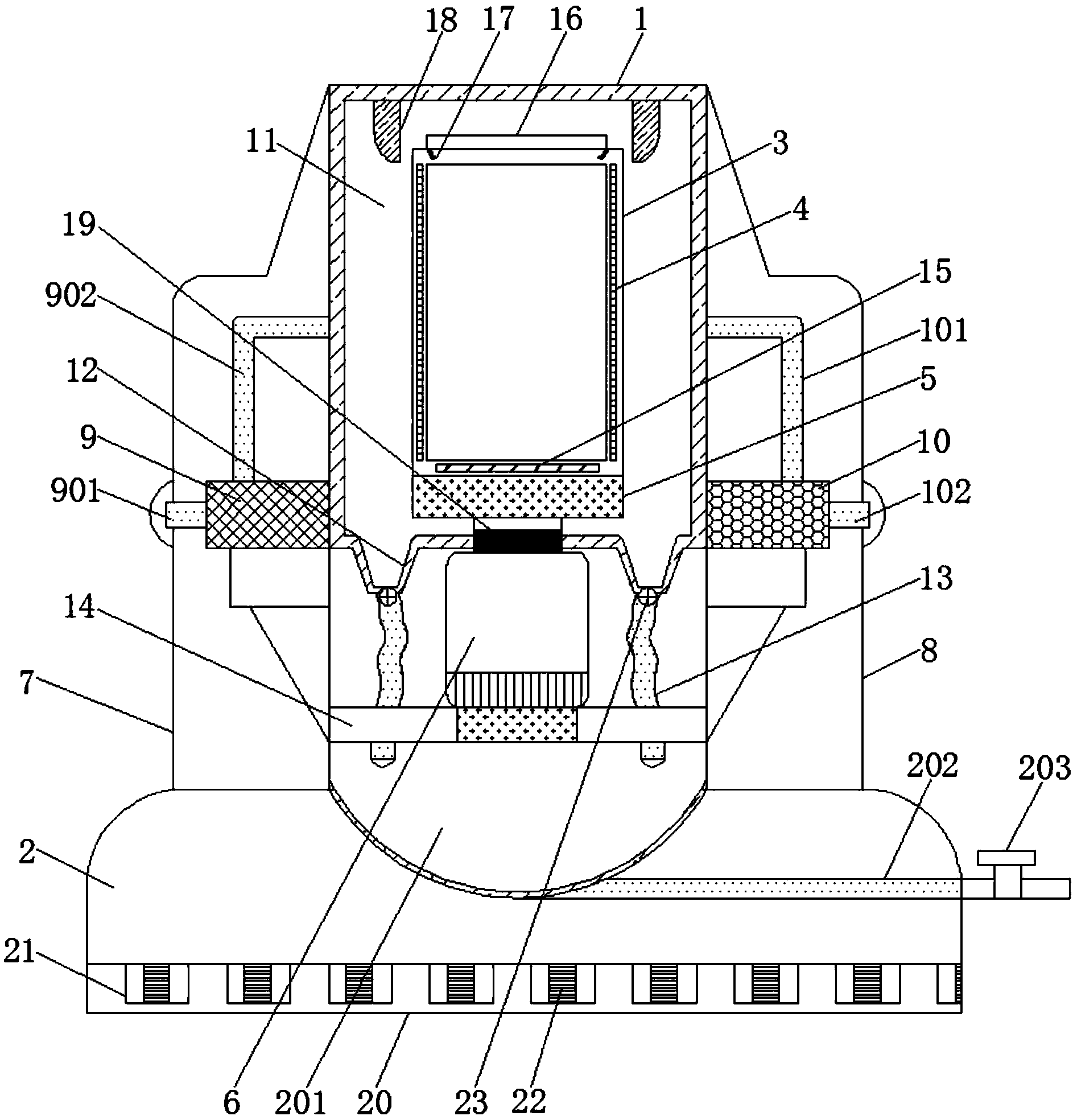

1.一种脱水设备减压膜蒸馏水处理装置，包括脱水箱(1)和底座(2)，所述脱水箱(1)的内部设置有脱水筒(3)，脱水筒(3)上开设有均匀分布的小孔，其特征在于：所述脱水筒(3)的壳体内留有滤腔，且滤腔内设置有减压膜(4)，该减压膜(4)为疏水性微孔膜，所述脱水筒(3)的底部固定连接有转盘(5)，所述脱水箱(1)的正下方设置有驱动电机(6)，所述驱动电机(6)的输出轴贯穿脱水箱(1)与所述转盘(5)底部的圆心处固定相连;
所述脱水箱(1)的两侧分别设置有第一固定架(7)和第二固定架(8)，所述第一固定架(7)和第二固定架(8)内分别设置有气泵(9)和冷风机(10)，所述脱水筒(3)与脱水箱(1)的内壁之间留有间隙(11)，所述气泵(9)通过第一抽气管(901)与所述间隙(11)相连通，且气泵(9)的第一排气管(902)贯穿至第一固定架(7)的外部，所述冷风机(10)通过第二排气管(101)与所述间隙(11)相连通，且气泵(9)的第二抽气管(102)贯穿至第二固定架(8)的外部;
所述第一固定架(7)和第二固定架(8)的底部均与底座(2)的顶部固定相连，且底座(2)上表面的中部留有截面呈圆弧状的储液槽(201)，该储液槽(201)的底部连接有出水管(202)，所述出水管(202)的出口端贯穿并延伸至底座(2)的一侧，且出水管(202)的出口端上设置有阀门(203);
所述脱水箱(1)底部一体成型有两个关于驱动电机(6)相对称的漏斗(12)，每个所述漏斗(12)的底部均固定连接有排液管(13)，所述驱动电机(6)的底部固定连接有横板(14)，所述储液槽(201)位于横板(14)的正下方，该横板(14)的两端分别与第一固定架(7)和第二固定架(8)固定相连，两个所述排液管(13)的出口端均贯穿并延伸至横板(14)的下方，且两个所述排液管(13)的入口端均设置有电磁阀门(23)。
2.根据权利要求1所述的一种脱水设备减压膜蒸馏水处理装置，其特征在于：所述脱水筒(3)底部的壳体内留有加热腔，该加热腔内设置有电加热丝(15)。
3.根据权利要求1所述的一种脱水设备减压膜蒸馏水处理装置，其特征在于：所述脱水筒(3)的顶部设置有密封盖(16)，该密封盖(16)与脱水筒(3)之间设置有密封胶圈(17)。
4.根据权利要求1所述的一种脱水设备减压膜蒸馏水处理装置，其特征在于：所述脱水箱(1)内顶壁上固定连接有两个关于脱水筒(3)相对称的限位块(18)。
5.根据权利要求1所述的一种脱水设备减压膜蒸馏水处理装置，其特征在于：所述驱动电机(6)的输出轴贯穿脱水箱(1)的位置设置有密封垫(19)。
6.根据权利要求1所述的一种脱水设备减压膜蒸馏水处理装置，其特征在于：所述底座(2)的底部设置有减震板(20)，该减震板(20)的内部开设有均匀分布的定位槽(21)，且每个定位槽(21)的内部均固定安装有减震弹簧(22)，每个减震弹簧(22)的顶端均与底座(2)的下表面固定相连。
说明书
一种脱水设备减压膜蒸馏水处理装置
技术领域
本发明涉及减压膜蒸馏技术领域，具体为一种脱水设备减压膜蒸馏水处理装置。
背景技术
脱水设备的主要部件是内胆，内胆四周布有小孔，待脱水的衣物就放在内胆中，电动机通过皮带带动内胆高速旋转产生很大的离心力，水分因此通过内胆上的小孔被甩出去，被收集后统一排出。此外，蒸馏水就是将水蒸馏、冷凝的水，蒸二次的叫重蒸水，三次的叫三蒸水;低耗氧量的水，加入高锰酸钾与酸工业蒸馏水是采用蒸馏水方法取得。而现有的用于脱水设备的减压膜蒸馏水处理装置具有分离效率低和脱水效果差的缺陷。
发明内容
本发明的目的在于提供一种脱水设备减压膜蒸馏水处理装置，具备分离效率和脱水效果好的优点，解决了现有的用于脱水设备的减压膜蒸馏水处理装置具有分离效率低和脱水效果差的缺陷的问题。
为实现上述目的，本发明提供如下技术方案：一种脱水设备减压膜蒸馏水处理装置，包括脱水箱和底座，所述脱水箱的内部设置有脱水筒，脱水筒上开设有均匀分布的小孔，所述脱水筒的壳体内留有滤腔，且滤腔内设置有减压膜，该减压膜为疏水性微孔膜，所述脱水筒的底部固定连接有转盘，所述脱水箱的正下方设置有驱动电机，所述驱动电机的输出轴贯穿脱水箱与所述转盘底部的圆心处固定相连。
所述脱水箱的两侧分别设置有第一固定架和第二固定架，所述第一固定架和第二固定架内分别设置有气泵和冷风机，所述脱水筒与脱水箱的内壁之间留有间隙，所述气泵通过第一抽气管与所述间隙相连通，且气泵的第一排气管贯穿至第一固定架的外部，所述冷风机通过第二排气管与所述间隙相连通，且气泵的第二抽气管贯穿至第二固定架的外部。
所述第一固定架和第二固定架的底部均与底座的顶部固定相连，且底座上表面的中部留有截面呈圆弧状的储液槽，该储液槽的底部连接有出水管，所述出水管的出口端贯穿并延伸至底座的一侧，且出水管的出口端上设置有阀门。
所述脱水箱底部一体成型有两个关于驱动电机相对称的漏斗，每个所述漏斗的底部均固定连接有排液管，所述驱动电机的底部固定连接有横板，所述储液槽位于横板的正下方，该横板的两端分别与第一固定架和第二固定架固定相连，两个所述排液管的出口端均贯穿并延伸至横板的下方，且两个所述排液管的入口端均设置有电磁阀门。
优选的，所述脱水筒底部的壳体内留有加热腔，该加热腔内设置有电加热丝。
优选的，所述脱水筒的顶部设置有密封盖，该密封盖与脱水筒之间设置有密封胶圈。
优选的，所述脱水箱内顶壁上固定连接有两个关于脱水筒相对称的限位块。
优选的，所述驱动电机的输出轴贯穿脱水箱的位置设置有密封垫。
优选的，所述底座的底部设置有减震板，该减震板的内部开设有均匀分布的定位槽，且每个定位槽的内部均固定安装有减震弹簧，每个减震弹簧的顶端均与底座的下表面固定相连。
与现有技术相比，本发明的有益效果如下：本发明的减压膜蒸馏水处理分离效率高，脱水效果好，解决了现有的用于脱水设备的减压膜蒸馏水处理装置具有分离效率低和脱水效果差的缺陷问题。
