申请日2016.08.09
公开(公告)日2017.01.04
IPC分类号C08H99/00; C07G99/00
摘要
本实用新型公开了一种生活污泥提取腐殖酸的设备，包括污泥发酵罐、污泥进口、碱液注入口、溢流板、上层清液出口、离心机、腐殖酸收集池、输送电机、输送泵、干燥装置、远红外线加热装置、腐殖酸出口，所述的污泥发酵罐左侧设有污泥进口，所述的污泥发酵罐上方设有碱液注入口，所述的污泥发酵罐内部下方设有污泥出口，所述的上层清液出口与离心机相连接，所述的离心机与腐殖酸收集池相连接，所述的干燥装置上设有三个远红外线加热装置，所述的干燥装置下方设有腐殖酸出口，本实用新型的一种生活污泥提取腐殖酸的设备具有结构简单，设计巧妙，科学合理，可以高效地从生活污泥中提取高纯度的腐殖酸，有效弥补了目前市场的空白的优点。
权利要求书

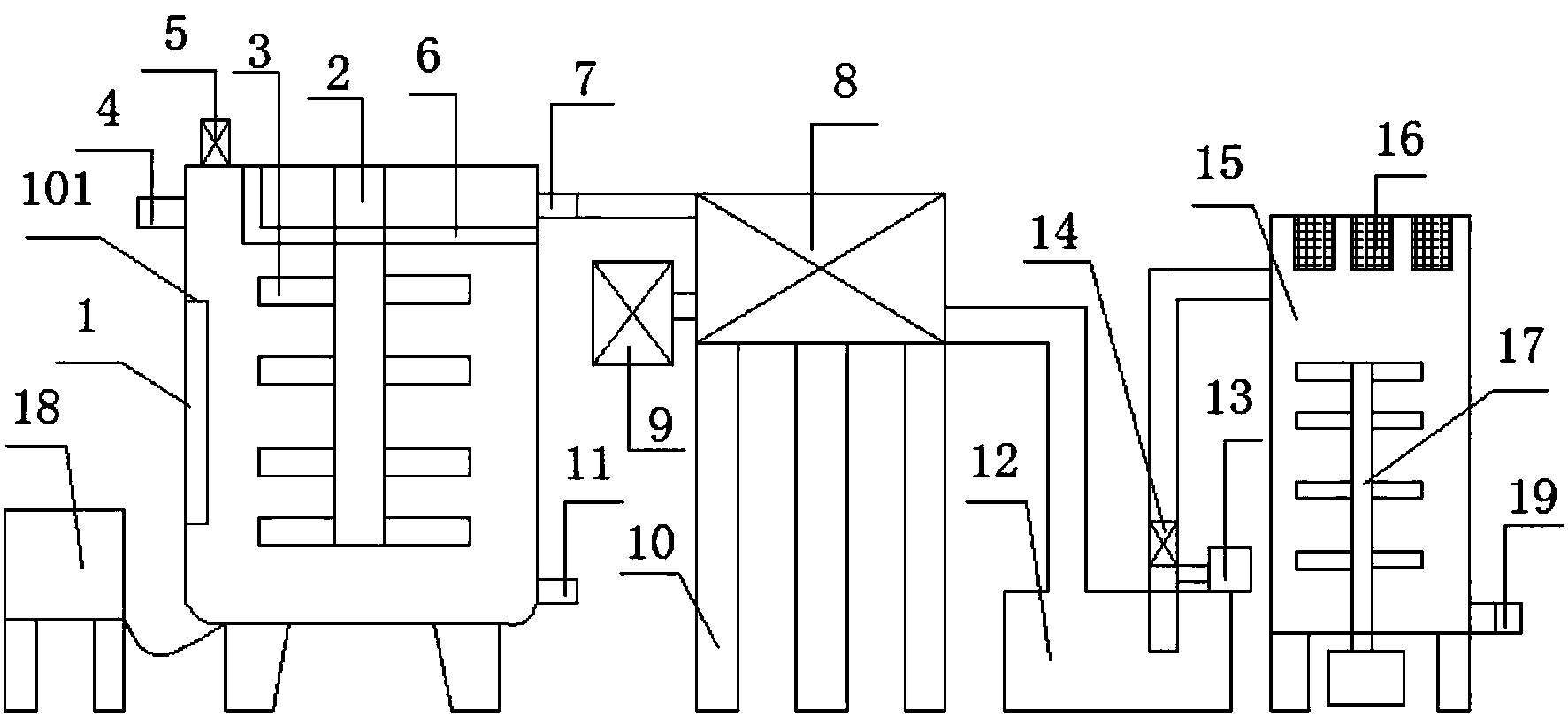

1.一种生活污泥提取腐殖酸的设备，其特征在于：包括污泥发酵罐(1)、搅拌旋转轴(2)、搅拌片(3)、污泥进口(4)、碱液注入口(5)、溢流板(6)、上层清液出口(7)、离心机(8)、离心电机(9)、三角固定支架(10)、污泥出口(11)、腐殖酸收集池(12)、输送电机(13)、输送泵(14)、干燥装置(15)、远红外线加热装置(16)、旋转装置(17)、电控箱(18)、腐殖酸出口(19)，所述的污泥发酵罐(1)内设有搅拌旋转轴(2)，所述的搅拌旋转轴(2)与搅拌片(3)相连接，所述的污泥发酵罐(1)左侧设有污泥进口(4)，所述的污泥发酵罐(1)上方设有碱液注入口(5)，所述的污泥发酵罐(1)内部上方设有溢流板(6)，所述的污泥发酵罐(1)内部下方设有污泥出口(11)，所述的溢流板(6)与上层清液出口(7)相连接，所述的上层清液出口(7)与离心机(8)相连接，所述的离心机(8)旁设有离心电机(9)，所述的离心电机(9)下方设有三角固定支架(10)，所述的离心机(8)与腐殖酸收集池(12)相连接，所述的腐殖酸收集池(12)上通过输送电机(13)和输送泵(14)与干燥装置(15)相连接，所述的干燥装置(15)上设有三个远红外线加热装置(16)，所述的干燥装置(15)中部设有旋转装置(17)，所述的干燥装置(15)下方设有腐殖酸出口(19)，所述的污泥发酵罐(1)旁设有一个电控箱(18)，所述的电控箱(18)由显示屏(181)、正常工作指示灯(182)、开关按键(183)、输送电机频率控制键(184)、加热控制键(185)组成。
2.根据权利要求1所述的一种生活污泥提取腐殖酸的设备，其特征在于：所述的显示屏(181)下方设有正常工作指示灯(182)。
3.根据权利要求1所述的一种生活污泥提取腐殖酸的设备，其特征在于：所述的正常工作指示灯(182)下方设有开关按键(183)、输送电机频率控制键(184)和加热控制键(185)三个控制按键。
4.根据权利要求1所述的一种生活污泥提取腐殖酸的设备，其特征在于：所述的污泥发酵罐(1)内设有一块加热板(101)。
5.根据权利要求1所述的一种生活污泥提取腐殖酸的设备，其特征在于：所述的污泥发酵罐(1)外表设有不锈钢金属层。
说明书
一种生活污泥提取腐殖酸的设备
技术领域
本实用新型是一种生活污泥提取腐殖酸的设备，属于环保设备技术领域。
背景技术
目前市场上还没有从生活污泥中提取腐殖酸的设备，腐植酸是自然界中广泛存在的大分子有机物质，广泛应用于农、林、牧、石油、化工、建材、医药卫生、环保等各个领域。尤其是现在提倡生态农业建设、无公害农业生产、绿色食品、无污染环保等，更使"腐植酸"备受推崇。事实证明，人类的生活和生存离不开腐植酸。现有技术不具有结构简单，设计巧妙，科学合理，可以高效地从生活污泥中提取高纯度的腐殖酸，有效弥补了目前市场的空白的优点。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种生活污泥提取腐殖酸的设备，以解决现有技术不具有结构简单，设计巧妙，科学合理，可以高效地从生活污泥中提取高纯度的腐殖酸，有效弥补了目前市场的空白的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种生活污泥提取腐殖酸的设备，包括污泥发酵罐、搅拌旋转轴、搅拌片、污泥进口、碱液注入口、溢流板、上层清液出口、离心机、离心电机、三角固定支架、污泥出口、腐殖酸收集池、输送电机、输送泵、干燥装置、远红外线加热装置、旋转装置、电控箱、腐殖酸出口，所述的污泥发酵罐内设有搅拌旋转轴，所述的搅拌旋转轴与搅拌片相连接，所述的污泥发酵罐左侧设有污泥进口，所述的污泥发酵罐上方设有碱液注入口，所述的污泥发酵罐内部上方设有溢流板，所述的污泥发酵罐内部下方设有污泥出口，所述的溢流板与上层清液出口相连接，所述的上层清液出口与离心机相连接，所述的离心机旁设有离心电机，所述的离心电机下方设有三角固定支架，所述的离心机与腐殖酸收集池相连接，所述的腐殖酸收集池上通过输送电机和输送泵与干燥装置相连接，所述的干燥装置上设有三个远红外线加热装置，所述的干燥装置中部设有旋转装置，所述的干燥装置下方设有腐殖酸出口，所述的污泥发酵罐旁设有一个电控箱，所述的电控箱由显示屏、正常工作指示灯、开关按键、输送电机频率控制键、加热控制键组成。
进一步地，所述的显示屏下方设有正常工作指示灯。
进一步地，所述的正常工作指示灯下方设有开关按键、输送电机频率控制键和加热控制键三个控制按键，方便控制。
进一步地，所述的污泥发酵罐内设有一块加热板，提高发酵效率。
进一步地，所述的污泥发酵罐外表设有不锈钢金属层，提高设备使用寿命。
本实用新型的有益效果:本实用新型通过正常工作指示灯下方设有开关按键、输送电机频率控制键和加热控制键三个控制按键，可以方便控制，通过污泥发酵罐内设有一块加热板，可以提高发酵效率，通过污泥发酵罐外表设有不锈钢金属层，可以提高设备使用寿命，使本实用新型具有结构简单，设计巧妙，科学合理，可以高效地从生活污泥中提取高纯度的腐殖酸，有效弥补了目前市场的空白的优点。
