申请日2016.08.29
公开(公告)日2017.03.29
IPC分类号C02F9/14
摘要
本实用新型属于废水处理领域，尤其是涉及一种煤气冷凝废水的处理系统，所述煤气冷凝废水的处理系统用于对煤气生产过程中产生的冷凝废水进行处理，所述煤气冷凝废水的处理系统包括：废水收集池、预处理系统、生化处理系统、过滤系统以及淡化处理系统。本实用新型通过预处理系统中的气浮池和生化池有效地处理煤气冷凝废水中高COD、难降解、高生物毒性等污染物质，通过淡化系统得到纯水回用于生产，从而实现废水零排放，具有经济和环保双重效果，具有良好的社会效益和环境效益。

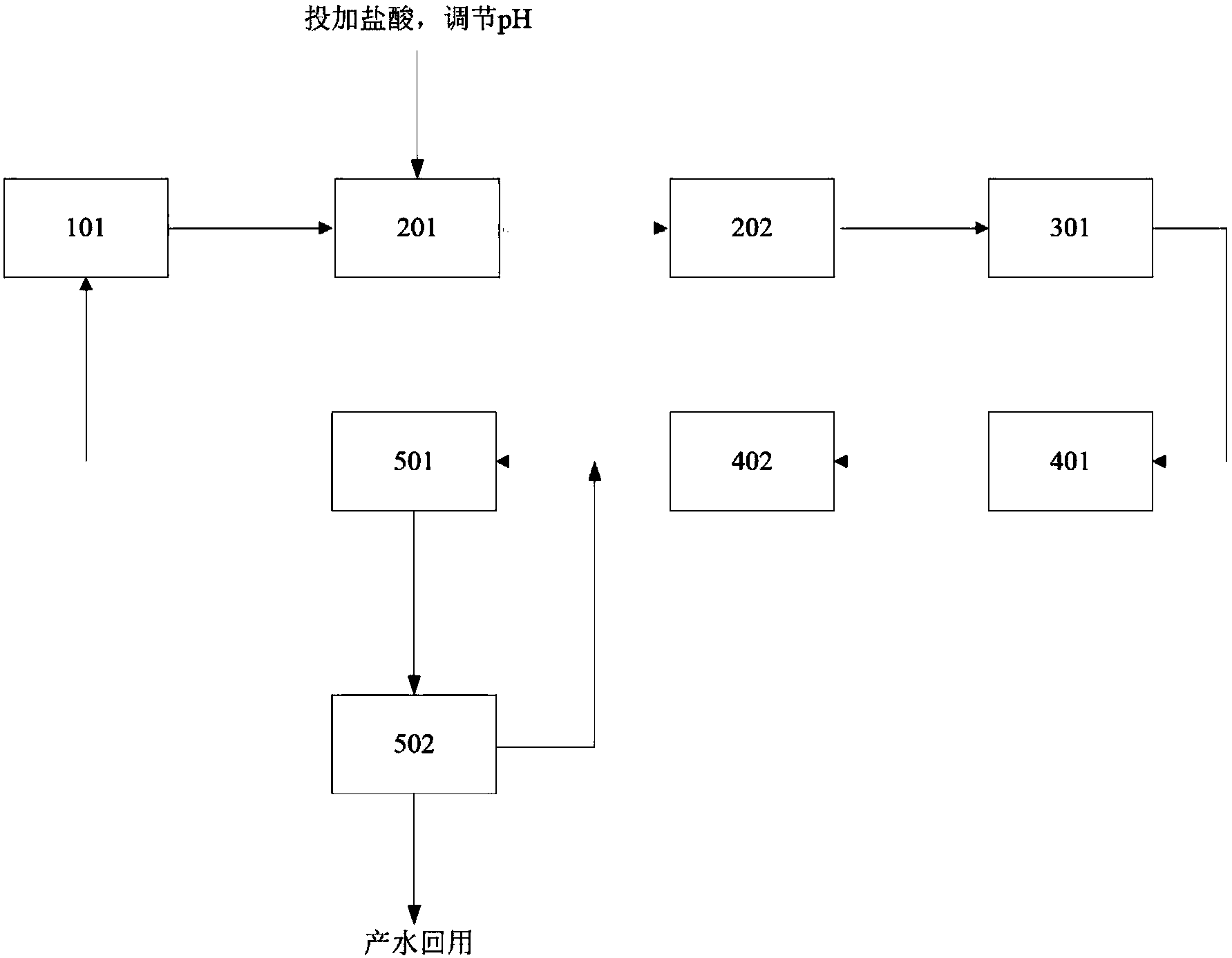

摘要附图
权利要求书
1.一种煤气冷凝废水的处理系统，其特征在于，所述煤气冷凝废水的处理系统用于对煤气生产过程中产生的冷凝废水进行处理，所述煤气冷凝废水的处理系统包括：
- 废水收集池，所述废水收集池用于贮存煤气冷凝废水，并进行均质化处理;
- 预处理系统，所述预处理系统用于对来自废水收集池的煤气冷凝废水进行隔油除酚处理，以满足生化系统的进水水质要求;
- 生化处理系统，所述生化处理系统用于降低来自预处理系统的废水中的COD含量;
- 过滤系统，所述过滤系统用于对来自生化处理系统的废水进行过滤和吸附除味处理，以提高淡化处理系统的进水水质标准;以及
- 淡化处理系统，所述淡化处理系统用于对来自过滤系统的废水进行淡化处理，且淡化处理系统的淡化液作为产水回用，淡化处理系统的浓缩液输送至废水收集池进行再处理。
2.根据权利要求1中所述的煤气冷凝废水的处理系统，其特征在于，所述预处理系统包括：pH调节池和气浮池，所述pH调节池和气浮池顺次连接，所述pH调节池用于投入盐酸或硫酸而调节pH至5~7，所述气浮池用于对来自pH调节池的废水进行隔油除酚处理。
3.根据权利要求1中所述的煤气冷凝废水的处理系统，其特征在于，所述生化处理系统包括生化池，所述生化池用于降低废水中的COD含量。
4.根据权利要求1中所述的煤气冷凝废水的处理系统，其特征在于，所述过滤系统包括：砂滤装置和碳滤装置，所述砂滤装置和碳滤装置顺次连接，所述砂滤装置用于去除来自生化处理系统的废水中的大颗粒物质，所述碳滤装置用于吸附废水中含异味的物质和有机物。
5.根据权利要求1中所述的煤气冷凝废水的处理系统，其特征在于，所述淡化处理系统包括：一级反渗透装置和二级反渗透装置，所述一级反渗透装置用于对来自过滤系统的废水进行淡化处理，所述一级反渗透装置的浓缩液回用至废水收集池中，所述一级反渗透装置的淡化液输送至二级反渗透装置进行淡化处理，所述二级反渗透装置的浓缩液返回至一级反渗透装置的入口进行淡化处理，二级反渗透装置的淡化液作为产水回用。
6.根据权利要求5中所述的煤气冷凝废水的处理系统，其特征在于，所述一级反渗透装置的操作压力为15~35 bar，温度为10~40 ℃，回收率控制为50~75%。
7.根据权利要求5中所述的煤气冷凝废水的处理系统，其特征在于，所述二级反渗透装置的操作压力为10~20 bar，温度为10~40℃，回收控制率为75~85%。
8.根据权利要求5中所述的煤气冷凝废水的处理系统，其特征在于，所述一级反渗透装置和二级反渗透装置均为低压反渗透膜，材质为聚酰胺。
说明书
一种煤气冷凝废水的处理系统
技术领域
本实用新型属于废水处理领域，尤其是涉及一种煤气冷凝废水的处理系统。
背景技术
煤气生产过程中将产生大量废水，这些废水中的污染物浓度都很高，含有大量的酚、氨、硫化物、氰化物、焦油以及众多的杂环化合物和多元芳烃，还含有大量的无机盐和相当数量的固体悬浮物和溶解物。若这些废水不经过处理直接排放，或者处理程度不够就排放，势必将造成工厂周围水体的严重污染。
发明内容
本实用新型的目的，在于针对现有技术中存在的问题，提供一种煤气冷凝废水的处理系统。
为此，本实用新型采用以下解决方案：
一种煤气冷凝废水的处理系统，所述煤气冷凝废水的处理系统用于对煤气生产过程中产生的冷凝废水进行处理，所述煤气冷凝废水的处理系统包括：
- 废水收集池，所述废水收集池用于贮存煤气冷凝废水，并进行均质化处理;
- 预处理系统，所述预处理系统用于对来自废水收集池的煤气冷凝废水进行隔油除酚处理，以满足生化系统的进水水质要求;
- 生化处理系统，所述生化处理系统用于降低来自预处理系统的废水中的COD含量;
- 过滤系统，所述过滤系统用于对来自生化处理系统的废水进行过滤和吸附除味处理，以提高淡化处理系统的进水水质标准;以及
-淡化处理系统，所述淡化处理系统用于对来自过滤系统的废水进行淡化处理，且淡化处理系统的淡化液作为产水回用，淡化处理系统的浓缩液输送至废水收集池进行再处理。
优选地，所述预处理系统包括：pH调节池和气浮池，所述pH调节池和气浮池顺次连接，所述pH调节池用于投入盐酸或硫酸而调节pH至5~7，所述气浮池用于对来自pH调节池的废水进行隔油除酚处理。
优选地，所述生化处理系统包括生化池，所述生化池用于降低废水中的COD含量。
优选地，所述过滤系统包括：砂滤装置和碳滤装置，所述砂滤装置和碳滤装置顺次连接，所述砂滤装置用于去除来自生化处理系统的废水中的大颗粒物质，所述碳滤装置用于吸附废水中含异味的物质和有机物。
优选地，所述淡化处理系统包括：一级反渗透装置和二级反渗透装置，所述一级反渗透装置用于对来自过滤系统的废水进行淡化处理，所述一级反渗透装置的浓缩液回用至废水收集池中，所述一级反渗透装置的淡化液输送至二级反渗透装置进行淡化处理，所述二级反渗透装置的浓缩液返回至一级反渗透装置的入口进行淡化处理，二级反渗透装置的淡化液作为产水回用。
优选地，所述一级反渗透装置的操作压力为15~35 bar，温度为10~40 ℃，回收率控制为50~75%。
优选地，所述二级反渗透装置的操作压力为10~20 bar，温度为10~40℃，回收控制率为75~85%。
优选地，所述一级反渗透装置和二级反渗透装置均为低压反渗透膜，材质为聚酰胺。
本实用新型提供一种煤气冷凝废水的处理系统，通过预处理系统中的气浮池和生化池有效地处理煤气冷凝废水中高COD、难降解等污染物质，通过淡化系统得到纯水回用于生产，从而实现废水零排放，具有经济和环保双重效果，具有良好的社会效益和环境效益。
