申请日2016.08.29
公开(公告)日2017.03.29
IPC分类号E03F5/22
摘要
污水厂防冲击自动弃流装置属于污水处理领域。其特征在于：密封罩底部下缘与弃流管上沿平齐且设置在配水井的上方，弃流管设置在配水井的出水堰前;真空泵通过液位开关控制，用于抽吸密封罩内部空气;水封井设置在配水井相邻的位置，配水井通过安装有气动阀门与事故池相连接，水封井也通过管路和事故池相连接。本实用新型设置自动弃流装置，在出现水质恶化和水量突然增大的情况，将废水排入事故池暂存，针对事故池水质的特性，再采取相应的处置方式。

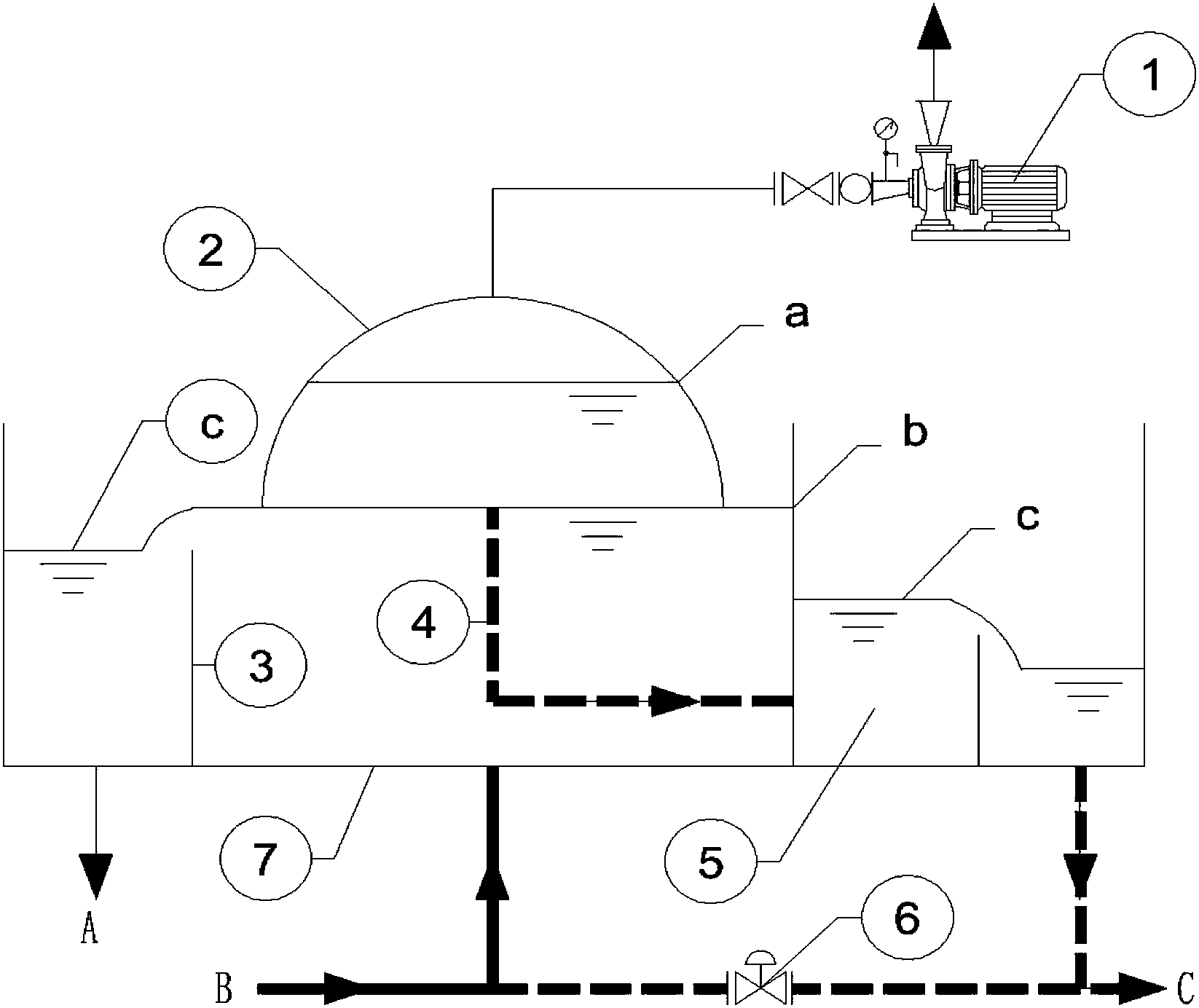

摘要附图
权利要求书
1.污水厂防冲击自动弃流装置，其特征在于：
密封罩底部下缘与弃流管上沿平齐且设置在配水井的上方，弃流管设置在配水井的出水堰前;真空泵通过液位开关控制，用于抽吸密封罩内部空气;水封井设置在配水井相邻的位置，配水井通过安装有气动阀门与事故池相连接，水封井也通过管路和事故池相连接。
2.根据权利要求1所述装置，其特征在于：密封罩底部下边缘与弃流管边缘之间形成的环形截面大于弃流管截面。
说明书
污水厂防冲击自动弃流装置
技术领域
本实用新型属于污水处理领域。
背景技术
工业园区配套污水厂接收园区内的全部工业废水和生活污水。其进水组成复杂：可能会包含高COD、高氨氮、高悬浮物、以及生物抑制剂、重金属等。所以，对以生化反应为基础的污水处理厂来说，瞬时的水量增大和水质恶化，会造成对污水厂的冲击，影响生化反应微生物的活性，导致处理效率的降低，甚至出水长期不能稳定达标排放。
园区内企业门类众多，行业类别不同，彼此没有协调机制，导致其排水没有计划。排水量特点是没有规律性，水量波动大。水量突然增大有时会伴随水质的恶化。
不同企业的排水情况不同，甚至单一企业的排水种类也是千差万别。其水质情况也是没有规律可循，波动较大。水质的恶化伴随水量的增大对污水厂的冲击很大，应当避免这种情况的发生。
发明内容
本实用新型设置自动弃流装置，在出现水质恶化和水量突然增大的情况，将废水排入事故池暂存，针对事故池水质的特性，再采取相应的处置方式。
污水厂防冲击自动弃流装置，其特征在于：
密封罩底部下缘与弃流管上沿平齐且设置在配水井的上方，弃流管设置在配水井的出水堰前;真空泵通过液位开关控制，用于抽吸密封罩内部空气;水封井设置在配水井相邻的位置，配水井通过安装有气动阀门与事故池相连接，水封井也通过管路和事故池相连接：
进一步，密封罩底部下边缘与弃流管边缘之间形成的环形截面大于弃流管截面。
