申请日2016.08.29
公开(公告)日2017.06.06
IPC分类号C02F11/00; C02F11/12; C02F11/14
摘要
一种将剩余污泥高干度减容处理系统，包括调质罐，所述调质罐上方设有输送壳体，输送壳体水平设置，输送壳体内设有第一转轴，第一转轴左端与第一电机相连接，所述第一转轴上布置有螺旋叶片，输送壳体左端上方设有改性剂储罐，改性剂储罐通过第一管道与输送壳体相连通，输送壳体右端下侧通过第二管道与调质罐相连通;所述调质罐内设有第二转轴，第二转轴顶端连接有第二电机，第二转轴上均匀布置有若干搅拌圆盘，搅拌圆盘上表面和下表面均匀布置有若干搅拌凸起。本实用新型的有益效果是搅拌圆盘对改性剂和污泥进行充分混合，有效提高了污泥的调质效果，进一步的利用过滤箱和高压隔膜压滤机对污泥进行深度处理。

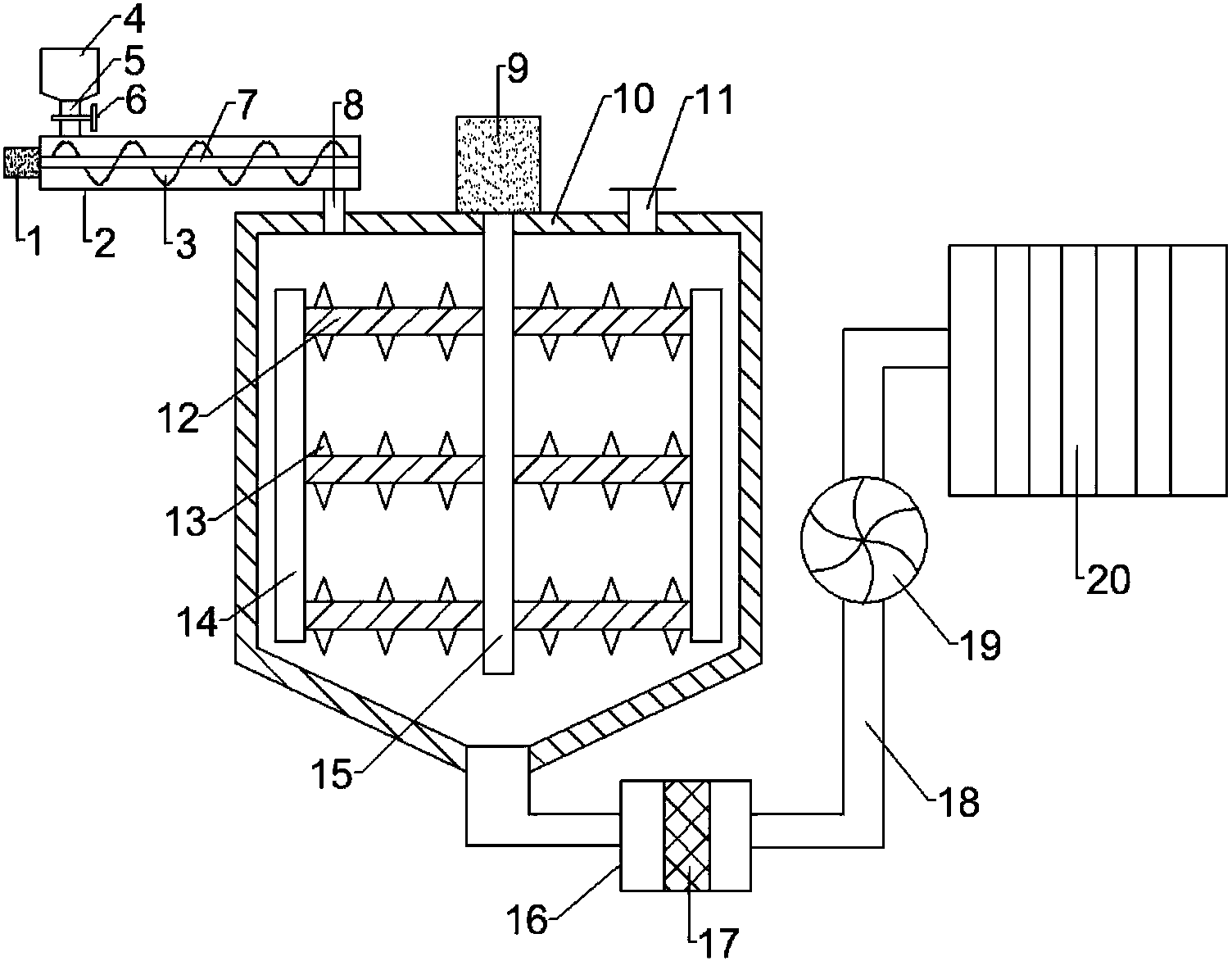

摘要附图
权利要求书
1.一种将剩余污泥高干度减容处理系统，包括调质罐，其特征在于，所述调质罐上方设有输送壳体，输送壳体水平设置，输送壳体内设有第一转轴，第一转轴左端与第一电机相连接，所述第一转轴上布置有螺旋叶片，输送壳体左端上方设有改性剂储罐，改性剂储罐通过第一管道与输送壳体相连通，输送壳体右端下侧通过第二管道与调质罐相连通;所述调质罐内设有第二转轴，第二转轴顶端连接有第二电机，第二转轴上均匀布置有若干搅拌圆盘，搅拌圆盘上表面和下表面均匀布置有若干搅拌凸起;所述搅拌圆盘的边缘处固定设有刮泥板;所述调质罐下侧通过第三管道与高压隔膜压滤机，第三管道上设有过滤箱，过滤箱内设有过滤网。
2.根据权利要求1所述的一种将剩余污泥高干度减容处理系统，其特征在于，所述第一管道上设有阀门。
3.根据权利要求1所述的一种将剩余污泥高干度减容处理系统，其特征在于，所述调质罐顶部设有污泥进口。
4.根据权利要求1所述的一种将剩余污泥高干度减容处理系统，其特征在于，所述过滤网竖直设置。
5.根据权利要求1所述的一种将剩余污泥高干度减容处理系统，其特征在于，所述过滤箱与高压隔膜压滤机之间的第三管道上设有高压泵。
说明书
一种将剩余污泥高干度减容处理系统
技术领域
本实用新型涉及污泥处理技术领域，具体涉及一种将剩余污泥高干度减容处理系统。
背景技术
污泥是指处理污水所产生的固态、半固态及液态废弃物。由于其中含有大量的有机物、重金属以及致病菌和病原菌等，若不加处理进行任意排放，则会对环境造成严重的污染。
污泥处理的总体要求是稳定化、无害化和减量化。污泥减量化的方法很多，主要的污泥减量化途径有两种，一是减少有机物的量(消化、焚烧)，二是降低污泥的含水率(浓缩、脱水、干化、焚烧)。第二种途径较第一种途径更为简单易行，因此目前国内外多采用降低污泥的含水率来达到污泥减量化的目的。
由于活性污泥的颗粒细小且呈胶团状，故水分会被束缚在胶团内，这就使得采用常规方法难以脱除这部分水分。常规所采用的污泥改性剂为高分子聚合物聚丙烯酞胺、聚铁、聚铝等无机高分子化合物，其能起到中和污泥中的电性与吸附架桥的作用，形成的污泥絮体抗剪性能强且不易被打碎，但脱水后污泥的含水率仍在80%以上，含水率高且运行成本高，对污泥后续的处理处置增加成本投入。
因此，有必要提供一种能够实现污泥深度脱水的污泥破壁反应装置。
实用新型内容
本实用新型的目的在于提供一种将剩余污泥高干度减容处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种将剩余污泥高干度减容处理系统，包括调质罐，所述调质罐上方设有输送壳体，输送壳体水平设置，输送壳体内设有第一转轴，第一转轴左端与第一电机相连接，所述第一转轴上布置有螺旋叶片，输送壳体左端上方设有改性剂储罐，改性剂储罐通过第一管道与输送壳体相连通，输送壳体右端下侧通过第二管道与调质罐相连通;所述调质罐内设有第二转轴，第二转轴顶端连接有第二电机，第二转轴上均匀布置有若干搅拌圆盘，搅拌圆盘上表面和下表面均匀布置有若干搅拌凸起;所述搅拌圆盘的边缘处固定设有刮泥板;所述调质罐下侧通过第三管道与高压隔膜压滤机，第三管道上设有过滤箱，过滤箱内设有过滤网。
作为本实用新型进一步的方案：所述第一管道上设有阀门。
作为本实用新型再进一步的方案：所述调质罐顶部设有污泥进口。
作为本实用新型再进一步的方案：所述过滤网竖直设置。
作为本实用新型再进一步的方案：所述过滤箱与高压隔膜压滤机之间的第三管道上设有高压泵。
本实用新型的有益效果是搅拌圆盘对改性剂和污泥进行充分混合，有效提高了污泥的调质效果，进一步的利用过滤箱和高压隔膜压滤机对污泥进行深度处理。本实用新型工艺操作简单，处置成本低、生产成本低、效率高、处理后的污泥无害化、稳定化、无臭味、无污染，尤其是含水率大幅度降低、不仅解决了污泥减容无害化处置问题，也实现了污泥资源化利用，本实用新型的污泥深度脱水的系统达到额定产能的情况下，污泥含水率连续50次以上检测保持在55%以下50%左右，完全满足国家对污泥的含水率60%的填埋要求，同时用作焚烧降低能耗，园林绿化无污染，可以说为后期处理做到降能降耗、物尽其用。
