申请日2016.08.29
公开(公告)日2017.04.05
IPC分类号C02F9/14
摘要

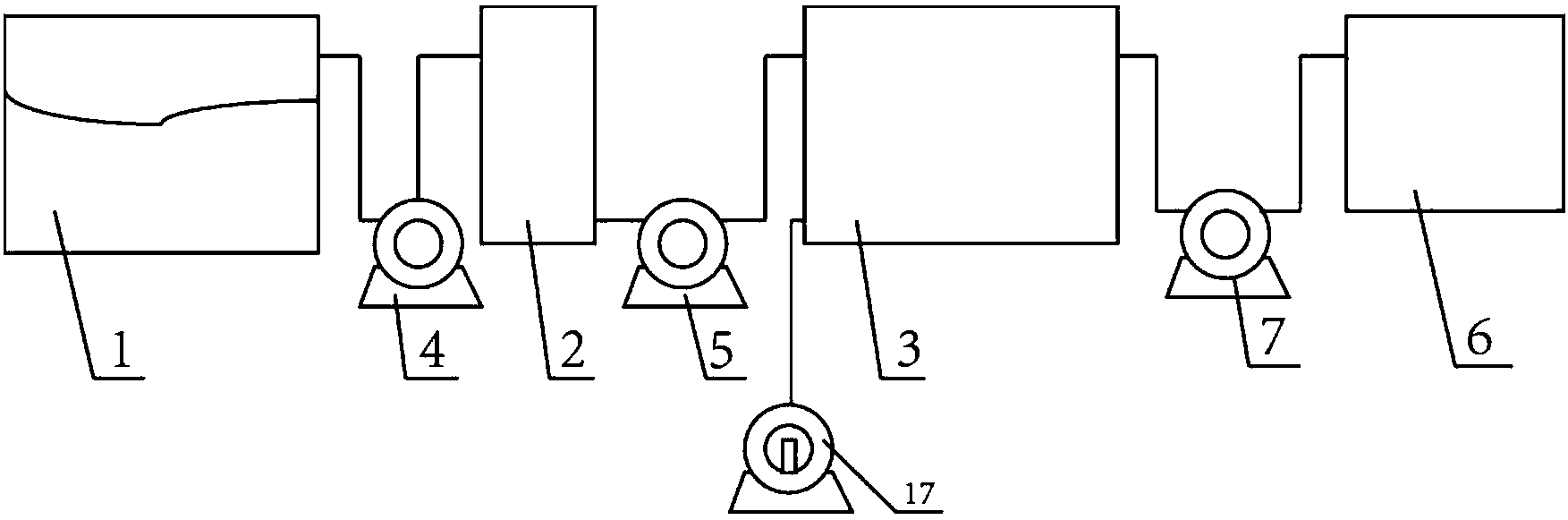

本实用新型公开了一种污水循环净化处理装置，该处理装置包括活性污泥池、不对称纤维过滤器和生物流化床，所述活性污泥池与不对称纤维过滤器通过水泵一相连通，所述不对称纤维过滤器与生物流化床通过水泵二相连通，所述生物流化床与储水罐通过水泵三相连通，所述活性污泥池中载有活性污泥，所述活性污泥池底部横截面为若干个半圆管壁相连接组成，所述活性污泥池中设有若干个刮泥板，所述刮泥板通过驱动轴固定在活性污泥池内，所述驱动轴与驱动装置电连接;所述不对称纤维过滤器以不对称纤维滤料为填料;所述生物流化床的底部为圆形，所述生物流化床底部设有若干个曝气器，所述曝气器通过曝气管与鼓风机相连通，所述曝气器在曝气管上均匀排列。
摘要附图
权利要求书
1.一种污水循环净化处理装置，其特征在于，该处理装置包括活性污泥池、不对称纤维过滤器和生物流化床，所述活性污泥池与不对称纤维过滤器通过水泵一相连通，所述不对称纤维过滤器与生物流化床通过水泵二相连通，所述生物流化床与储水罐通过水泵三相连通，所述活性污泥池中载有活性污泥，所述活性污泥池底部横截面为若干个半圆管壁相连接组成，所述活性污泥池中设有若干个刮泥板，所述刮泥板通过驱动轴固定在活性污泥池内，所述驱动轴与驱动装置电连接;所述不对称纤维过滤器以不对称纤维滤料为填料;所述生物流化床的底部为圆形，所述生物流化床底部设有若干个曝气器，所述曝气器通过曝气管与鼓风机相连通，所述曝气器在曝气管上均匀排列。
2.根据权利要求1所述的一种污水循环净化处理装置，其特征在于，所述活性污泥池设有出水口，所述出水口与水泵一相连通，所述出水口位于活性污泥上方。
3.根据权利要求1所述的一种污水循环净化处理装置，其特征在于，所述刮泥板的宽度等于半圆管壁的直径。
4.根据权利要求1所述的一种污水循环净化处理装置，其特征在于，所述刮泥板与半圆管壁是一一对应的。
5.根据权利要求1所述的一种污水循环净化处理装置，其特征在于，所述驱动轴位于半圆管壁的中心线上。
6.根据权利要求1所述的一种污水循环净化处理装置，其特征在于，所述刮泥板在驱动装置的带动下沿驱动轴做圆周运动。
7.根据权利要求1所述的一种污水循环净化处理装置，其特征在于，所述曝气管设有两条，每条曝气管与一个鼓风机相连通，两条曝气管在生物流化床底部均呈螺旋分布，且两条曝气管相互间隔排列。
8.根据权利要求1所述的一种污水循环净化处理装置，其特征在于，所述不对称纤维滤料由纤维丝束和实心球构成，所述纤维丝束一端固定在实心球内，另一端为松散结构。
说明书
一种污水循环净化处理装置
技术领域
本实用新型属于污水处理设备技术领域，尤其涉及一种污水循环净化处理装置。
背景技术
据有关资料统计，城市供水的80%转化为污水，经收集处理后，其中70%的再生水可以再次循环使用。这意味着通过污水回用，可以在现有供水量不变的情况下，使城市的可用水量至少增加50%以上。世界各国无不重视再生水利用，再生水作为一种合法的替代水源，正在得到越来越广泛的利用，并成为城市水资源的重要组成部分。现有的污水处理设备处理工艺流程复杂，耗时耗力，也较难将污水中的有机物、无机物、微生物等全部去除，不能实现良好的污水净化效果，且经常是采用多种处理设备持续性处理，虽然一定程度上提高了净水效果，但同时不够经济、节能。
实用新型内容
针对上述问题，本实用新型提供了一种污水循环净化处理装置，本处理装置由三部分组成，相互之间连续性处理，不具备重复性，且能达到良好的污水净化效果。
本实用新型解决上述技术问题所采用的技术方案是：一种污水循环净化处理装置，其特征在于，该处理装置包括活性污泥池、不对称纤维过滤器和生物流化床，所述活性污泥池与不对称纤维过滤器通过水泵一相连通，所述不对称纤维过滤器与生物流化床通过水泵二相连通，所述生物流化床与储水罐通过水泵三相连通，所述活性污泥池中载有活性污泥，所述活性污泥池底部横截面为若干个半圆管壁相连接组成，所述活性污泥池中设有若干个刮泥板，所述刮泥板通过驱动轴固定在活性污泥池内，所述驱动轴与驱动装置电连接;所述不对称纤维过滤器以不对称纤维滤料为填料;所述生物流化床的底部为圆形，所述生物流化床底部设有若干个曝气器，所述曝气器通过曝气管与鼓风机相连通，所述曝气器在曝气管上均匀排列。
作为优选的，所述活性污泥池设有出水口，所述出水口与水泵一相连通，所述出水口位于活性污泥上方。
作为优选的，所述刮泥板的宽度等于半圆管壁的直径。
作为优选的，所述刮泥板与半圆管壁是一一对应的。
作为优选的，所述驱动轴位于半圆管壁的中心线上。
作为优选的，所述刮泥板在驱动装置的带动下沿驱动轴做圆周运动。
作为优选的，所述曝气管设有两条，每条曝气管与一个鼓风机相连通，两条曝气管在生物流化床底部均呈螺旋分布，且两条曝气管相互间隔排列。
作为优选的，所述不对称纤维滤料由纤维丝束和实心球构成，所述纤维丝束一端固定在实心球内，另一端为松散结构。
本实用新型的优点在于：
1、活性污泥池、不对称纤维过滤器和生物流化床依次排列组合设置，三个设备设置合理，不具有重复性，能够高效实现净化功能的同时，还不会造成资源重复浪费。
2、生物流化床中采用了两条曝气管，每条曝气管都与一个鼓风机相连，保证了曝气管末端供气充足，使得生物流化床中曝气均匀。
