申请日2016.08.29
公开(公告)日2017.07.07
IPC分类号C02F9/14
摘要
一种环保水处理装置，包括进水口，进水口与调节槽连接，调节槽内的进气管与鼓风机连接，调节槽底部与杂质聚集器连接，杂质聚集器另一端与提升泵连接，提升泵与氧化池连接，氧化池内依次设有接触氧化池、二次接触氧化池及中和反应池，接触氧化池、二次接触氧化池与鼓风机通过进气管连接，中和反应池与加药装置连接，氧化池另一端通过加压泵与自动过滤器连通，自动过滤器与回用水箱连接，自动过滤器与回用水箱之间设有消毒;本发明的优点是：完成对污水的氧化‑还原、物理吸附、絮凝沉淀、生物吸附、生物氧化及过滤等多重作用，反应速率快，处理效率高，成本低，电耗低。

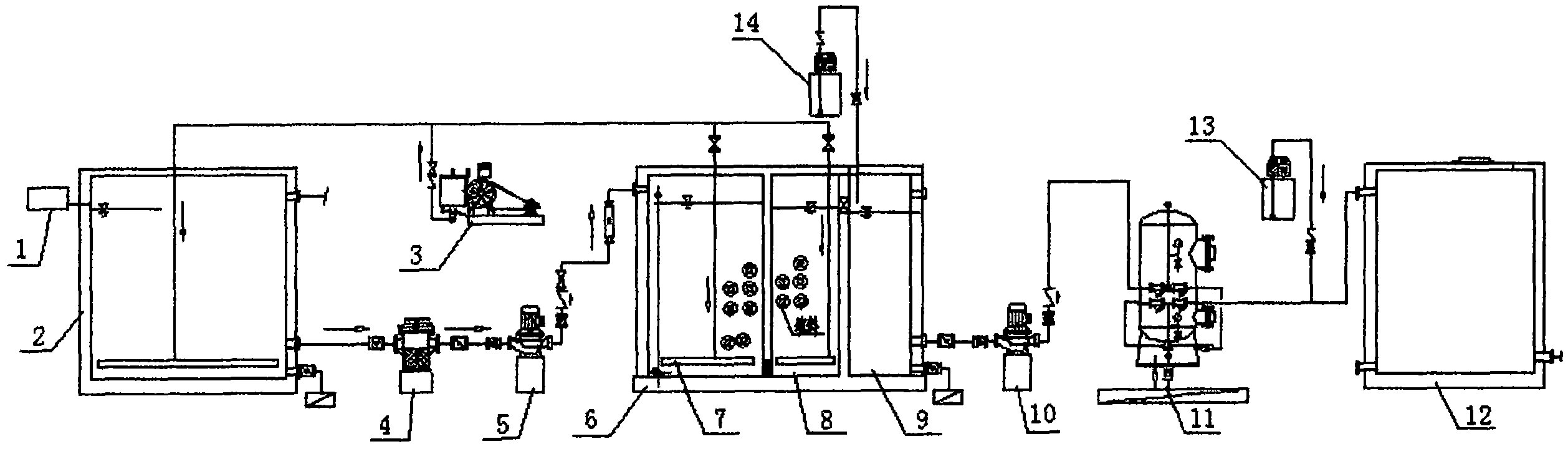

摘要附图
权利要求书
1.一种环保水处理装置，包括进水口(1)，进水口(1)与调节槽(2)连接，其特征在于：调节槽(2)内的进气管与鼓风机(3)连接，调节槽(2)底部与杂质聚集器(4)连接，杂质聚集器(4)另一端与提升泵(5)连接，提升泵(5)与氧化池(6)连接，氧化池(6)内依次设有接触氧化池(7)、二次接触氧化池(8)及中和反应池(9)，接触氧化池(7)、二次接触氧化池(8)与鼓风机(3)通过进气管连接，中和反应池(9)与加药装置(14)连接，氧化池(6)另一端通过加压泵(10)与自动过滤器(11)连通，自动过滤器(11)与回用水箱(12)连接，自动过滤器(11)与回用水箱(12)之间设有消毒装置(13)。
2.根据权利要求1所述的一种环保水处理装置，其特征在于：所述接触氧化池(7)结构内设有若干个交叉连通的半封闭空间，进气管内设有加热装置。
3.根据权利要求1所述的一种环保水处理装置，其特征在于：接触氧化池(7)、二次接触氧化池(8)侧面设有填料孔。
4.根据权利要求1所述的一种环保水处理装置，其特征在于：氧化池(6)为隔热材料制成，氧化池(6)的夹层中设有加热装置。
说明书
一种环保水处理装置
技术领域
本发明属于污水处理技术领域，具体涉及一种环保水处理装置。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难，工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体，现在污水处理设备昂贵，反应不充分，且会产生二次污染。
发明内容
为解决上述技术问题，本发明常采用的技术方案如下：
一种环保水处理装置，包括进水口，进水口与调节槽连接，调节槽内的进气管与鼓风机连接，调节槽底部与杂质聚集器连接，杂质聚集器另一端与提升泵连接，提升泵与氧化池连接，氧化池内依次设有接触氧化池、二次接触氧化池及中和反应池，接触氧化池、二次接触氧化池与鼓风机通过进气管连接，中和反应池与加药装置连接，氧化池另一端通过加压泵与自动过滤器连通，自动过滤器与回用水箱连接，自动过滤器与回用水箱之间设有消毒装置。
所述接触氧化池结构内设有若干个交叉连通的半封闭空间，进气管内设有加热装置。
所述接触氧化池、二次接触氧化池侧面设有填料孔。
所述氧化池为隔热材料制成，氧化池的夹层中设有所述加热装置。
本发明的优点是：完成对污水的氧化-还原、物理吸附、絮凝沉淀、生物吸附、生物氧化及过滤等多重作用，反应速率快，处理效率高，成本低，电耗低;结构合理、紧凑，投资省，占地面积小，抗冲击负荷能力强;安装方便，易于操作管理，所述外壁为隔热材料制成，夹层中设有所述加热装置，对空气进行加热，保证在天气寒冷、气温下降的环境中，仍能保证正常的生化反应，这样的设置可以有效的提高生化反应速率，从而提高污水处理的效率。
