申请日2016.07.06
公开(公告)日2017.01.11
IPC分类号C02F9/04; C02F1/52; C02F1/76
摘要
本实用新型公开了一种带有自动消毒功能的污水处理装置，其特征在于：包括带有进水口的调节池、通过第一连接管与调节池连接的沉淀池以及通过第二连接管与沉淀池连接的加药池，所述加药池带有出水口;它还包括二氧化氯发生器，所述二氧化氯发生器通过管子连接有一水射器，水射器的一端通过管子连接有余氯传感器，余氯传感器连接有余氯控制表，余氯控制表与二氧化氯发生器相连，所述水射器的另一端通过管子与第二连接管连接。本实用新型具有消毒效果好的优点。

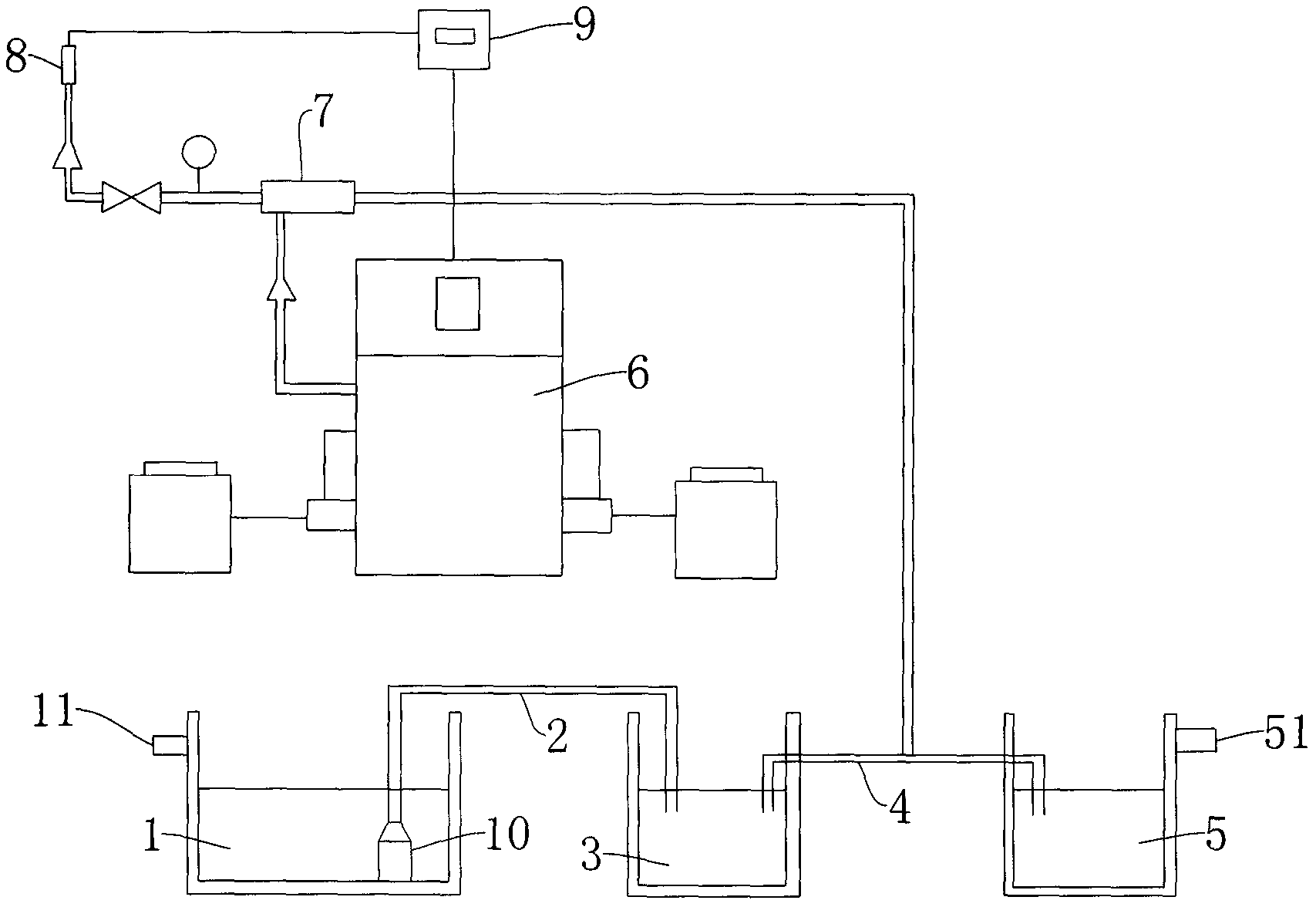

摘要附图
权利要求书
1.一种带有自动消毒功能的污水处理装置，其特征在于：包括带有进水口的调节池、通过第一连接管与调节池连接的沉淀池以及通过第二连接管与沉淀池连接的加药池，所述加药池带有出水口;它还包括二氧化氯发生器，所述二氧化氯发生器通过管子连接有一水射器，水射器的一端通过管子连接有余氯传感器，余氯传感器连接有余氯控制表，余氯控制表与二氧化氯发生器相连，所述水射器的另一端通过管子与第二连接管连接。
2.根据权利要求1所述的一种带有自动消毒功能的污水处理装置，其特征在于：所述调节池内设有污水泵，该污水泵与第一连接管相连。
说明书
一种带有自动消毒功能的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种一种带有自动消毒的污水处理装置。
背景技术
生活污水主要指城市生活中使用的各种洗涤剂和污水、垃圾等，多为无毒的无机盐类物质。生活污水中多含氮、磷、硫和致病细菌，它是水体的主要污染源之一。随着经济的快速发展，城市化进程加快，越来越多的企业成立带来大批产业工人集聚。同时，一大批新建的商品房小区也带来常住人口的快速增长。随着人口的聚集，生活污水的排放量也与日俱增。
污水的来源形形色色，可以来自民居生活、工业生产的废水等等。比如：目前对污水的处理往往是经过简单处理就排放的，但是有些污水往往是需要进行消毒进行排放的，但是目前的污水处理装置的消毒效果差。
实用新型内容
鉴于上述的缺陷，本实用新型的目的在于：提供一种一种带有自动消毒功能的污水处理装置。
本实用新型的技术解决方案是：一种带有自动消毒功能的污水处理装置，包括带有进水口的调节池、通过第一连接管与调节池连接的沉淀池以及通过第二连接管与沉淀池连接的加药池，所述加药池带有出水口;它还包括二氧化氯发生器，所述二氧化氯发生器通过管子连接有一水射器，水射器的的一端通过管子连接有余氯传感器，余氯传感器连接有余氯控制表，余氯控制表与二氧化氯发生器相连，所述水射器的另一端通过管子与第二连接管连接。
进一步地，所述调节池内设有污水泵，该污水泵与第一连接管相连。
应用本实用新型所设计的一种带有自动消毒功能的污水处理装置，其有益效果是：二氧化氯发生器通过管子连接有一水射器，水射器的的一端通过管子连接有余氯传感器，余氯传感器连接有余氯控制表，余氯控制表与二氧化氯发生器相连，所述水射器的另一端通过管子与第二连接管连接，通过二氧化氯发生器产生的二氧化氯消毒气体对污水进行消毒，消毒效果好。
