申请日2016.08.04
公开(公告)日2016.11.09
IPC分类号C02F11/12; B02C21/00
摘要
本发明用于污泥干化的破碎装置，包括：回转窑、从所述回转窑的前端沿回转窑长度方向延伸安装的多个破碎机，所述破碎机包括沿所述回转窑长度方向延伸的转轴，沿所述转轴等间距安装的第一破碎式切割机，与所述转轴平行安装的第二破碎式切割机及安装在所述转轴端部的旋转式切割机，所述第二破碎式切割机基于所述转轴中心呈放射状安装。本发明通过高效污泥破碎装置的设计，端部轴上安装旋转式切割装置，增大破碎落下的污泥的力量。第二破碎式切割装置与第一破碎式切割装置沿纵横方向相互交错，互沿轴向成直角进行破碎，在短时间内与落下的污泥进行更多的接触，从而破碎更多的污泥，另外，大量减少污泥的含水量，提高干燥效率。
权利要求书
1.一种用于污泥干化的破碎装置，其特征在于，包括：回转窑、从所述回转窑的前端沿回转窑长度方向延伸安装的多个破碎机，所述破碎机包括沿所述回转窑长度方向延伸的转轴，沿所述转轴等间距安装的第一破碎式切割机，与所述转轴平行安装的第二破碎式切割机及安装在所述转轴端部的旋转式切割机，所述第二破碎式切割机基于所述转轴中心呈放射状安装。
2.根据权利要求1所述的用于污泥干化的破碎装置，其特征在于：所述转轴与所述回转窑圆周中心的距离为H。
3.根据权利要求1所述的用于污泥干化的破碎装置，其特征在于：所述第二破碎式切割机的两端相互重叠的安装在所述第一破碎式切割机上。
4.根据权利要求1所述的用于污泥干化的破碎装置，其特征在于：所述第一破碎式切割机和所述第二破碎式切割机沿纵横方向相互交错，互沿轴向成直角进行破碎。
5.根据权利要求1所述的用于污泥干化的破碎装置，其特征在于：所述破碎机的数量为两个，其中一个正向旋转时，另一个逆向旋转。
说明书
一种用于污泥干化的破碎装置
技术领域
本发明涉及环保技术领域，具体是一种用于污泥干化的破碎装置。
背景技术
污泥，是指污水处理厂在污水处理过程中产生的含水率不同的半固态或固态物质，是污水处理过程无法避免的“副产品”。污泥干燥作为污泥处置中减量化、稳定化的重要手段，其技术发展备受关注。
在传统设备系统中，干燥机内破碎式切割装置间的间隔和切割装置的形状简单，污泥的破碎形态不规则且呈结块状态，对破碎的污泥进行干燥处理时，污泥的颗粒粒度大、相互结块且外形不规则，火电厂将其作为辅助燃料使用时，还需要经过另外的破碎过程，从而产生附加费用，这是一个问题。另外，不规则的干燥污泥还存在运输途中因摩擦、碰撞等产生微细粉尘的问题。
发明内容
本发明的目的是提供一种破碎效率高的用于污泥干化的破碎装置。

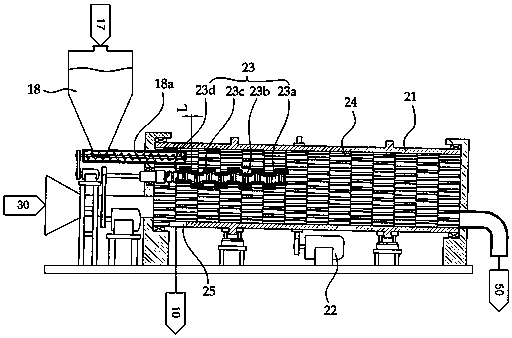

本发明通过如下技术方案实现上述目的：一种用于污泥干化的破碎装置，包括：回转窑、从所述回转窑的前端沿回转窑长度方向延伸安装的多个破碎机，所述破碎机包括沿所述回转窑长度方向延伸的转轴，沿所述转轴等间距安装的第一破碎式切割机，与所述转轴平行安装的第二破碎式切割机及安装在所述转轴端部的旋转式切割机，所述第二破碎式切割机基于所述转轴中心呈放射状安装。
进一步的，所述转轴与所述回转窑圆周中心的距离为H。
进一步的，所述第二破碎式切割机的两端相互重叠的安装在所述第一破碎式切割机上。
进一步的，所述第一破碎式切割机和所述第二破碎式切割机沿纵横方向相互交错，互沿轴向成直角进行破碎。
进一步的，所述破碎机的数量为两个，其中一个正向旋转时，另一个逆向旋转。
与现有技术相比，本发明的有益效果是：通过高效污泥破碎装置的设计，
端部轴上安装旋转式切割装置，增大破碎落下的污泥的力量。第二破碎式切割装置与第一破碎式切割装置沿纵横方向相互交错，互沿轴向成直角进行破碎，可以在短时间内与落下的污泥进行更多的接触，从而破碎更多的污泥，另外，可以大量减少污泥的含水量，提高干燥效率。两个破碎机同时在干燥机内部，互为逆向旋转，加大破碎污泥的效率。
