申请日2016.07.06
公开(公告)日2017.02.01
IPC分类号C02F9/06
摘要
本实用新型公开了一种二硝基苯胺类农药废水的处理装置，包括顺次设置的酸沉处理池、微电解处理池、Fenton氧化处理池和沉淀处理池。还设有Fenton铁泥回收池，Fenton铁泥回收池的入口连接沉淀处理池污泥出口，Fenton铁泥回收池的出口连接Fenton氧化处理池。本实用新型装置装置不但对二硝基苯胺类农药废水进行高效处理，而且对废水处理过程中产生的Fenton铁泥进行回收并用于本废水处理装置。

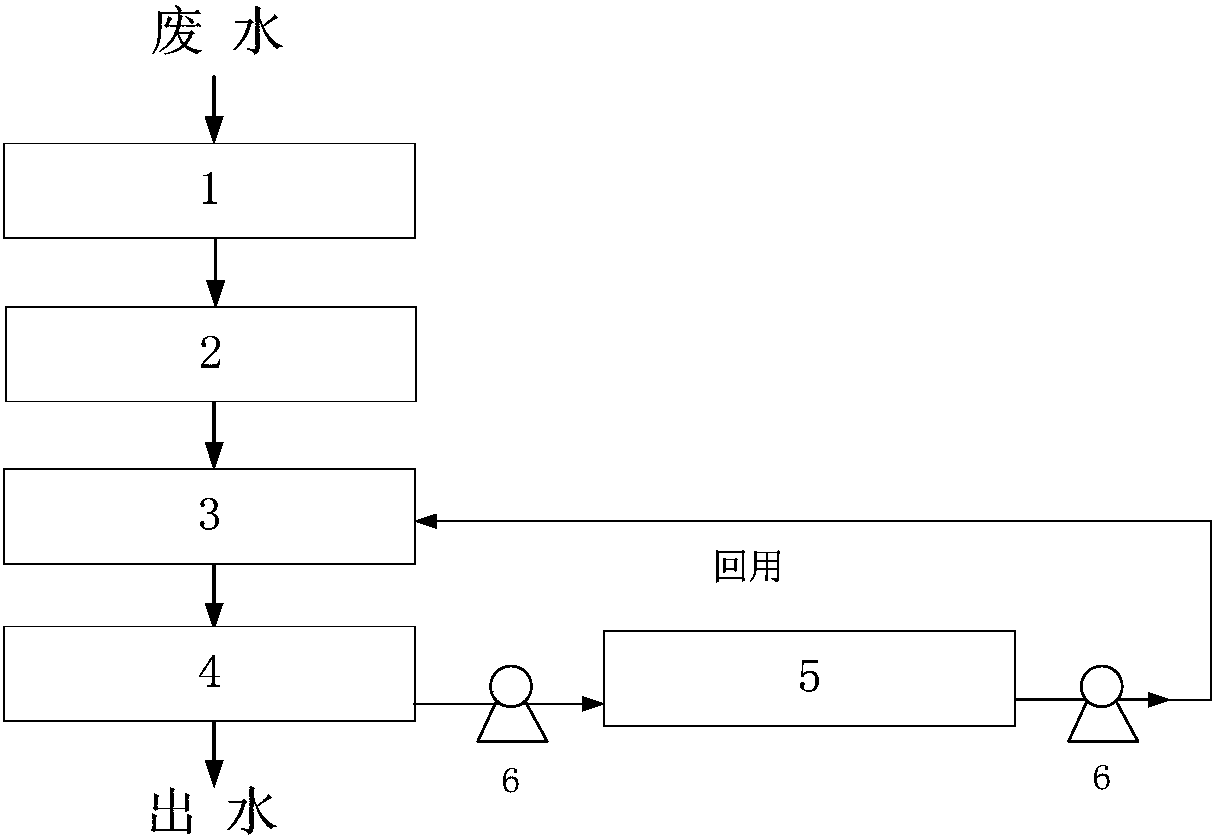

摘要附图
权利要求书
1.一种二硝基苯胺类农药废水的处理装置，其特征在于，包括顺次设置的酸沉处理池、微电解处理池、Fenton氧化处理池和沉淀处理池。
2.根据权利要求1所述处理装置，其特征在于，还设有Fenton铁泥回收池，Fenton铁泥回收池的入口连接沉淀处理池污泥出口，Fenton铁泥回收池的出口连接Fenton氧化处理池。
3.根据权利要求2所述处理装置，其特征在于，沉淀处理池和Fenton铁泥回收池之间及Fenton铁泥回收池与Fenton氧化处理池之间设有污泥泵。
4.根据权利要求1所述处理装置，其特征在于，所述酸沉处理池内置搅拌机，还配有pH自动加药装置。
5.根据权利要求1所述处理装置，其特征在于，所述Fenton氧化处理池内置加药装置，所述Fenton氧化处理池还配有搅拌装置和pH自动加药装置。
6.根据权利要求1所述处理装置，其特征在于，所述沉淀池为平流式沉淀池，所述沉淀池配置pH自动加药装置。
7.根据权利要求2所述处理装置，其特征在于，所述Fenton铁泥回收池内置加药装置和搅拌装置。
说明书
一种二硝基苯胺类农药废水的处理装置
技术领域
本实用新型涉及一种农药废水处理设备，具体涉及一种二硝基苯胺类农药废水的处理装置。
背景技术
二硝基苯胺类除草剂可大幅提高粮食作物的产量，在农业生产中具有广泛的应用。但该类农药产品的生产过程中也伴生了大量的废水，该股废水组分复杂，且剧毒难降解。目前，处理难降解有机废水主要依靠物化+生化耦合处理技术。废水先通过物化预处理技术去除一部分污染物，并增加废水的可生化性。然后通过生化处理技术进一步将废水处理到达标排放。
例如申请号为200610040664.6的中国发明专利申请文献公开了一种电解法降解废水中苯胺或/和硝基苯的方法，它采用一个中间有阳离子交换膜分隔的电解槽，阳极室中加入含有苯胺或/和硝基苯及盐的废水，阴极室中加入稀NaOH溶液，分别用循环泵进行循环，阳极材料选用钛基涂敷钌或钛基涂敷二氧化铅，阴极材料为不锈钢或石墨，通直流电电解，苯胺或/和硝基苯被氧化降解除去，同时，废水中盐离解的阳离子。
申请号为201310467685.6的中国发明专利申请文献公开了一种利用微生物处理废水中硝基苯及苯胺的方法，废水共经过三段处理系统，分别是由第一兼氧池和第一好氧池组成的第一处理系统，由Anammox池组成的第二处理系统，由第二兼氧池、第二好氧池组成的第三处理系统;并且在第一兼氧池、第一好氧池、Anammox池、第二兼氧池、第二好氧池中，分别加入各自体积1.0%～2.5%的微生物载体以及1.5%～4.0%的环境微生物制剂。
然而，这些技术均需要较高的物耗和能耗，且废水处理过程中产生的伴生废物数量较大。这些废物作为危险废物处置需要巨大的经济投入，大大地增加了废水的处理成本。在现有的研究与报道中，尚鲜见可高效处理 二硝基苯胺类农药生产废水，并将其伴生废物清洁化回收的废水综合处理装置。
实用新型内容
本实用新型提供一种二硝基苯胺类农药废水的处理装置。该装置不但对二硝基苯胺类农药废水进行高效处理，而且对废水处理过程中产生的Fenton铁泥进行回收并用于本废水处理装置。
一种二硝基苯胺类农药废水的处理装置，包括顺次设置的酸沉处理池、微电解处理池、Fenton氧化处理池和沉淀处理池。
优选地，还设有Fenton铁泥回收池，Fenton铁泥回收池的入口连接沉淀处理池的污泥出口，Fenton铁泥回收池的出口连接Fenton氧化处理池。
进一步优选地，沉淀处理池和Fenton铁泥回收池之间及Fenton铁泥回收池与Fenton氧化处理池之间均设有污泥泵。
本实用新型在酸沉处理池内利用酸沉处理去除废水中的有机酸和苯酚类物质;在微电解处理池内利用微电解处理去除废水中一部分污染物并提高废水的可降解性;在Fenton氧化处理池内利用Fenton氧化处理进一步去除废水中的难降解物质;在沉淀处理池内利用沉淀处理分离废水中的Fenton铁泥;在Fenton铁泥回收池内利用酸浸法制备FeSO4，并将制备的FeSO4回用于Fenton氧化处理。
在酸析处理池，将废水pH调节至2.0-2.6，在酸性的环境下，废水中有机酸和苯酚类物质发生沉淀，从废水中分离出来。此后，经酸析处理池的废水上清液流入铁碳微电解池。
优选地，所述酸沉处理池内置搅拌机，还配有pH自动加药装置。搅拌机用于搅拌混合废水与加入的有机酸，pH自动加药装置用于对酸沉池pH进行监测，并根据pH监测反馈结果调节酸沉处理池的酸投加量。
在铁碳微电解池，调节Fe/C比为2:1-4:1，停留时间为2h。经微电解处理的废水流入Fenton氧化处理池进一步去除废水中的有机物。
在Fenton氧化处理池，pH控制在2.0-3.0，H2O2投加量控制在200-300mmol/L，停留时间为1h。Fenton氧化处理后，废水流入沉淀池处理。
优选地，所述Fenton氧化处理池内置加药装置，所述Fenton氧化处 理池还配有搅拌装置和pH自动加药装置。
加药装置用于H2O2的投加;搅拌装置用于H2O2与废水的完全混合;pH自动加药装置根据pH自动检测装置反馈的pH自动调整加酸量，控制处理池的pH环境。
在沉淀池内，加入Ca(OH)2调节pH至7左右，使铁离子沉淀。沉淀得到的Fenton铁泥被泵入Fenton铁泥回收池回收利用。
优选地，所述沉淀池为平流式沉淀池，所述沉淀池配置pH自动加药装置。根据pH自动检测装置反馈的pH自动调整Ca(OH)2投加量。
在Fenton铁泥回收池，加入H2SO4和废铁屑，采用酸浸还原法制备FeSO4，将制备得到的FeSO4回用于Fenton氧化处理池，与H2O2形成Fenton反应
优选地，所述Fenton铁泥回收池内置加药装置和搅拌装置。加药装置用于硫酸和废铁屑的投加，搅拌装置用于搅拌废水与硫酸和废铁屑，使其完全混合。
与传统技术比较，本技术不但为二硝基苯胺类农药废水达标排放打下良好基础，还可降低废水处理过程的废物排放，更可减少Fenton氧化处理的物耗，是一种高效的清洁型二硝基苯胺类农药废水综合预处理装置。
