申请日2016.08.18
公开(公告)日2017.02.08
IPC分类号C02F9/04; C02F101/22; C02F103/30; C02F1/70
摘要
一种印花含铬废水的处理系统，属于水处理技术领域。其包括收集池、调酸池、焦钠反应池、调碱池和沉淀池，所述的调酸池中设有加酸装置和第一pH计，所述的焦钠反应池中设有加焦钠装置和ORP测量仪，所述的调碱池中设有加碱装置和第二pH计，所述的加酸装置、加焦钠装置和加碱装置均包括加料泵和进料管。上述的一种印花含铬废水的处理系统，设计合理，通过该系统可以将印花废水中的六价铬通过氧化还原反应转化为三价铬，然后在碱性条件下生成氢氧化铬沉淀，从而达到去除六价铬的目的。该系统投资省，设备占地面积，工艺运行稳定，自动化程度高。

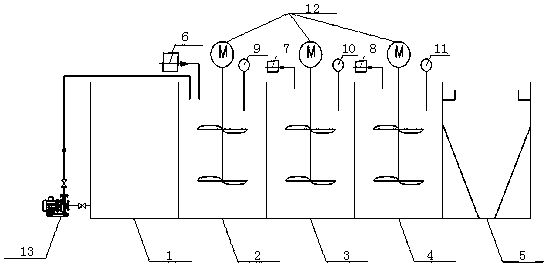

摘要附图
权利要求书
1.一种印花含铬废水的处理系统，其特征在于包括收集池(1)、调酸池(2)、焦钠反应池(3)、调碱池(4)和沉淀池(5)，所述的调酸池(2)中设有加酸装置(6)和第一pH计(9)，所述的焦钠反应池(3)中设有加焦钠装置(7)和ORP测量仪(10)，所述的调碱池(4)中设有加碱装置(8)和第二pH计(11)，所述的加酸装置(6)、加焦钠装置(7)和加碱装置(8)均包括加料泵和进料管。
2.如权利要求1所述的一种印花含铬废水的处理系统，其特征在于所述的收集池(1)和调酸池(2)之间配合设置提升泵(13)。
3.如权利要求1或2所述的一种印花含铬废水的处理系统，其特征在于所述的调酸池(2)、焦钠反应池(3)和调碱池(4)中均设有搅拌机(12)。
4.如权利要求1所述的一种印花含铬废水的处理系统，其特征在于所述的加酸装置(6)、第一pH计(9)、加焦钠装置(7)、ORP测量仪(10)、加碱装置(8)和第二pH计(11)连接自动控制系统。
5.如权利要求4所述的一种印花含铬废水的处理系统，其特征在于所述的自动控制系统连接收集池(1)和调酸池(2)之间配合设置的提升泵(13)。
说明书
一种印花含铬废水的处理系统
技术领域
本实用新型属于水处理技术领域，具体涉及一种印花含铬废水的处理系统。
背景技术
随着经济发展环境污染问题越来越重视，国家对污水治理的要求也越来越高，而印染行业作为工业废水中重要的生产性行业，其废水排放也越来越受到重视，排放指标也越来越严格，原来的印花含铬废水铬排放指标要求不严，经过简单物化处理后直接排放，而现在含铬废水必须经过处理达标后才能排放，所以针对印花含铬废水的处理工艺应运而生。
实用新型内容
针对现有技术存在的问题，本实用新型的目的在于设计提供一种印花含铬废水的处理系统的技术方案。
所述的一种印花含铬废水的处理系统，其特征在于包括收集池、调酸池、焦钠反应池、调碱池和沉淀池，所述的调酸池中设有加酸装置和第一pH计，所述的焦钠反应池中设有加焦钠装置和ORP测量仪，所述的调碱池中设有加碱装置和第二pH计，所述的加酸装置、加焦钠装置和加碱装置均包括加料泵和进料管。
所述的一种印花含铬废水的处理系统，其特征在于所述的收集池和调酸池之间配合设置提升泵。
所述的一种印花含铬废水的处理系统，其特征在于所述的调酸池、焦钠反应池和调碱池中均设有搅拌机。
所述的一种印花含铬废水的处理系统，其特征在于所述的加酸装置、第一pH计、加焦钠装置、ORP测量仪、加碱装置和第二pH计连接自动控制系统。
所述的一种印花含铬废水的处理系统，其特征在于所述的自动控制系统连接收集池和调酸池之间配合设置的提升泵。
上述的一种印花含铬废水的处理系统，设计合理，通过该系统可以将印花废水中的六价铬通过氧化还原反应转化为三价铬，然后在碱性条件下生成氢氧化铬沉淀，从而达到去除六价铬的目的。该系统投资省，设备占地面积，工艺运行稳定，自动化程度高。
