申请日2016.06.24
公开(公告)日2017.09.12
IPC分类号C02F1/74; C02F3/34; C02F3/02; C02F103/18; C02F101/30
摘要
本实用新型公开了一种水处理单元，包括水箱和至少一个气泡发生装置，所述气泡发生装置设置于所述水箱内，所述气泡发生装置用于使所述水箱内形成微米级气泡。利用微米气泡曝气的方式使处理废气后的污水中有机物得到有效分解，无需采用中和剂或凝结剂，避免了对排水造成二次污染，水处理单元结构简单、易于安装。还公开了一种水处理装置，包括至少一个水处理单元和鼓风装置，所述鼓风装置与所述气泡发生装置通过管路连通。所述鼓风装置将空气通入水处理单元中的气泡发生装置，所述气泡发生装置将空气打散为直径50μm以内的气泡，进而利用曝气法分解废水中的有机物，所述装置结构简单、占地空间小，设备成本和安装维护成本低。

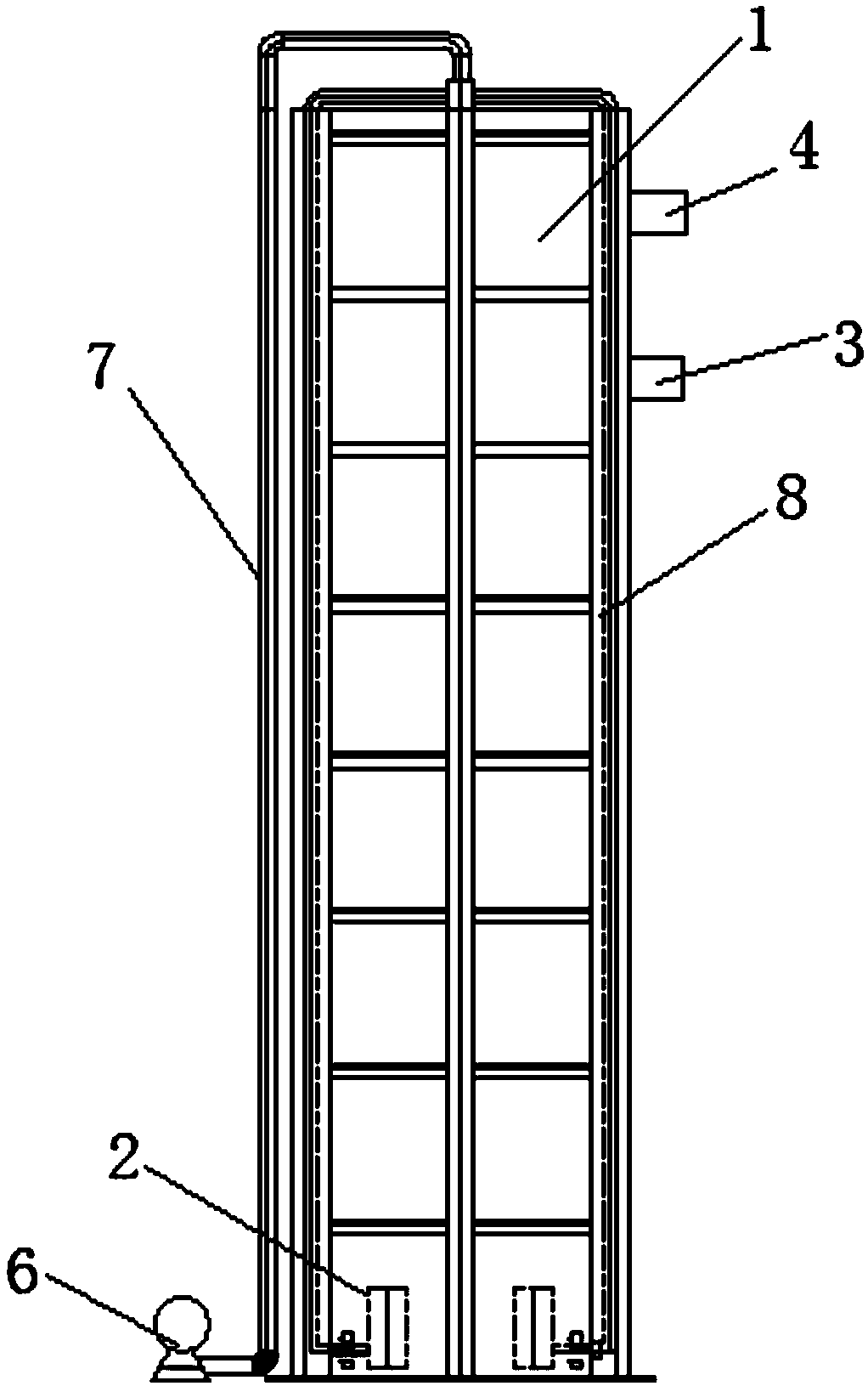

摘要附图
权利要求书
1.一种水处理单元，其特征在于，包括水箱和至少一个使所述水箱内产生微米级气泡的气泡发生装置，所述气泡发生装置设置于所述水箱内;所述水箱为偶数个，每个所述水箱中设置有至少一个所述气泡发生装置;所述水箱侧壁设置有进水口和排水口;所述气泡发生装置包括旋流器，所述旋流器使所述水箱内气体形成直径不大于50μm的气泡;所述气泡发生装置具有一气体入口，所述气体入口通过管路连通所述水箱外部。
2.根据权利要求1所述的水处理单元，其特征在于，所述气泡发生装置设置于所述水箱底部，所述水箱高度为2000-5000mm。
3.一种包括权利要求1-2任一所述的水处理单元的水处理装置，其特征在于，所述装置包括至少一个水处理单元和至少一个鼓风装置，所述鼓风装置与所述气泡发生装置通过管路连通，所述管路由设置于水箱外部的外部管路和设置于水箱内部的内部管路组成，所述外部管路与所述内部管路在所述水箱顶部连通，所述内部管路与气泡发生装置的气体入口连通。
4.根据权利要求3所述的水处理装置，其特征在于，所述装置包括至少两个水处理单元，相邻水处理单元间连通。
5.根据权利要求4所述的水处理装置，其特征在于，所述鼓风装置为鼓风机或引风机中的一种。
说明书
一种水处理单元及水处理装置
技术领域
本实用新型属于废气处理技术领域，涉及一种废气处理系统，具体地说涉及一种废气处理系统中的水处理单元及水处理装置。
背景技术
在工业生产中会产生大量废气，废气如不及时处理，不仅会影响工厂正常生产，还会对大气环境造成严重污染，尤其是废气中含有的PM颗粒、粉尘、氮氧化物、硫氧化物、一氧化碳、二噁英等不但严重污染大气、对人体也有较大危害。
目前一般废气处理法主要包括热力燃烧法、催化燃烧法、喷淋法、生物法等，其中喷淋法通过喷水清洗、吸收废气中的有害气体，此种方法操作简单，运行成本低，但是处理过废气的水中则溶入大量有害物质，如果将处理废气后的水直接排出，则易对环境造成二次破坏，现有技术中通常以活性污泥法来处理污水，多数利用中和剂或凝结剂来处理，但是这种处理方法成本高，药剂费用、中和后回收污泥的处理费用都比较高，设备占地空间也大，处理不够完全，依然有部分废弃物残留。
实用新型内容
为此，本实用新型正是要解决上述技术问题，从而提出一种不产生废弃物、设备占地空间小、处理成本低的水处理单元及水处理装置。
为解决上述技术问题，本实用新型的技术方案为：
本实用新型提供一种水处理单元，包括水箱和至少一个使所述水箱内产生微米级气泡的气泡发生装置，所述气泡发生装置设置于所述水箱内。
作为优选，所述水箱为偶数个，每个所述水箱中设置有至少一个所述气泡发生装置;所述水箱侧壁设置有进水口和排水口。
作为优选，所述气泡发生装置设置于所述水箱底部，所述水箱高度为2000-5000mm。
作为优选，所述气泡发生装置包括旋流器，所述旋流器使所述水箱内气体形成直径不大于50μm的气泡;所述气泡发生装置具有一气体入口，所述气体入口通过管路连通所述水箱外部。
本实用新型还提供一种水处理装置，所述装置包括至少一个水处理单元和至少一个鼓风装置，所述鼓风装置与所述气泡发生装置通过管路连通。
作为优选，所述管路由设置于水箱外部的外部管路和设置于水箱内部的内部管路组成。
作为优选，所述外部管路与所述内部管路在所述水箱顶部连通，所述内部管路与气泡发生装置的气体入口连通。
作为优选，所述装置包括至少两个水处理单元，相邻水处理单元间连通。
作为优选，所述鼓风装置为鼓风机或引风机中的一种。
本实用新型的上述技术方案相比现有技术具有以下优点：
(1)本实用新型所述的水处理单元，其包括水箱和至少一个气泡发生装器，所述气泡发生装置设置于所述水箱内，所述气泡发生装置用于使所述水箱内形成微米级气泡。利用微米气泡曝气的方式使处理废气后的污水中有机物得到有效分解，无需采用中和剂或凝结剂，避免了对排水造成二次污染、使得对环境造成二次破坏，水处理单元结构简单、易于安装，处理后的水不产生其它废弃物。水箱内还投放有酵素，可使废水中源自废气的有害成分有效分解，可最大程度上使排水中的有害物质量降低。
(2)本实用新型所述的水处理单元，所述水箱为偶数个，每个所述水箱中设置有至少一个所述气泡发生装置;所述水箱侧壁设置有进水口和排水口。水箱设置为偶数个，污水在水箱中停留时间长，水处理效果更高。
(3)本实用新型所述的水处理装置，包括至少一个水处理单元和鼓风装置，所述鼓风装置与所述气泡发生装置通过管路连通。所述鼓风装置将空气通入水处理单元中的气泡发生装置，然后气泡发生装置将空气打散为直径50μm以内的气泡，进而利用曝气法分解废水中的有机物，所述装置结构简单、占地空间小，设备成本和安装维护成本低。
(4)本实用新型所述的水处理装置，所述管路由设置于水箱外部的外部管路和设置于水箱内部的内部管路组成，所述外部管路与所述内部管路在所述水箱顶部连通，所述内部管路与气泡发生装置的气体入口连通。将内外管路的连通位置设置于水箱顶部，有效防止了当气体入口设置于水箱底部时连接处液漏难以维修的问题。
