节能高效污水处理厂盐回收系统

中国污水处理工程网 时间:2018-2-22 17:44:49

污水处理专利技术

  申请日2016.07.27

  公开(公告)日2017.02.08

  IPC分类号C02F9/10

  摘要

  本实用新型提供一种节能高效污水处理厂的盐回收系统包括蒸发塔、一号沉淀装置、一号吸水泵、离心泵、装袋机、离心泵换向阀、二号吸水泵、二号沉淀装置、管道和沉淀装置换向阀,所述的沉淀装置换向阀通过管道安装在蒸发塔的右下面位置;所述的一号沉淀装置通过管道安装在沉淀装置换向阀的下面位置;所述的一号吸水泵通过管道安装在一号沉淀装置的左面位置。本实用新型的通过一号沉淀装置和二号沉淀装置的设置,有利于更好的实现盐的沉淀,加快盐的回收,提高工作效率,降低工作成本,通过离心泵的设置,提高了过滤效率,适合中小型企业,为用户带来巨大节能效果,实现了高效节能的特点。

  权利要求书

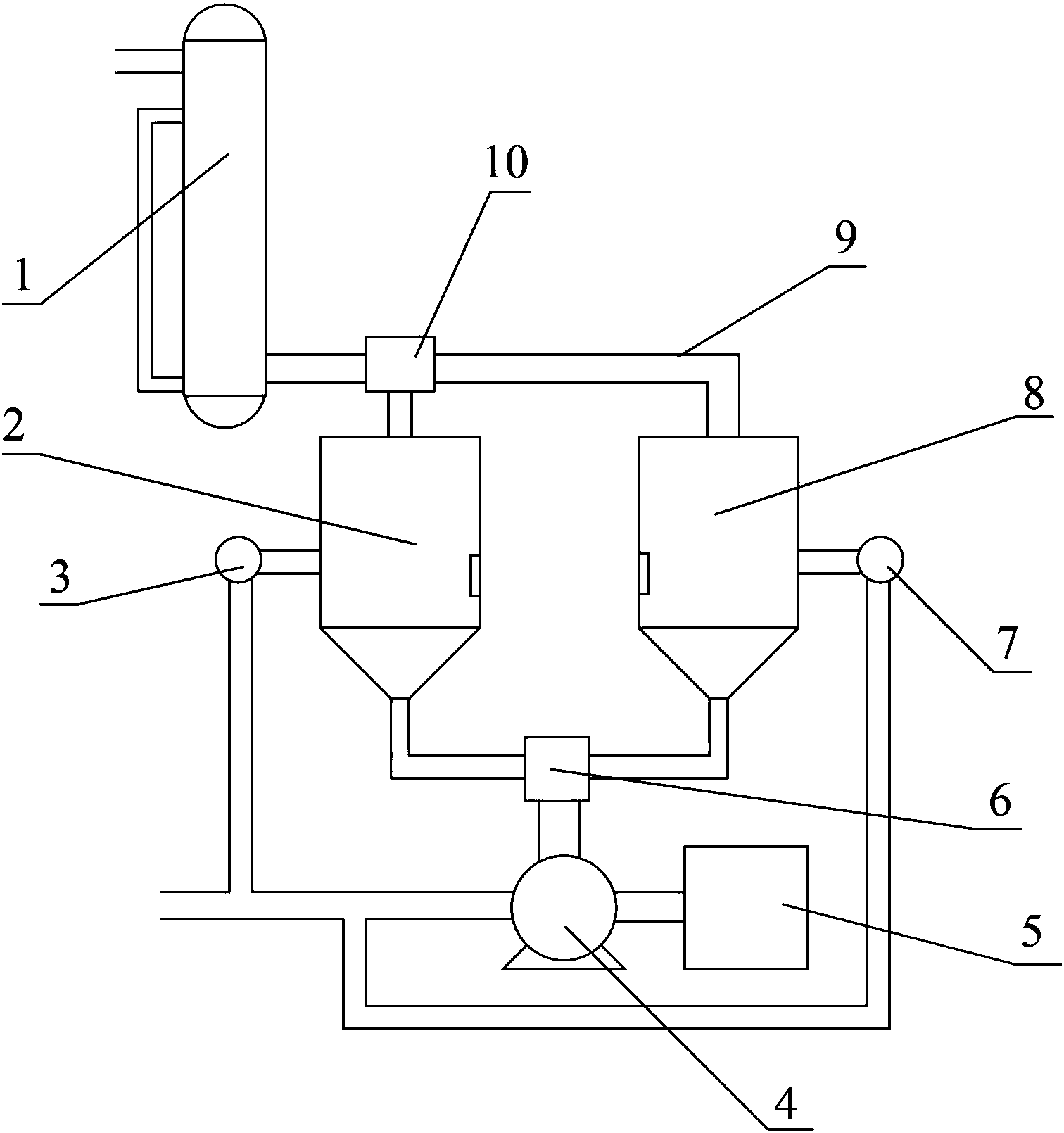

  1.一种节能高效污水处理厂的盐回收系统,其特征在于,该节能高效污水处理厂的盐回收系统包括蒸发塔(1)、一号沉淀装置(2)、一号吸水泵(3)、离心泵(4)、装袋机(5)、离心泵换向阀(6)、二号吸水泵(7)、二号沉淀装置(8)、管道(9)和沉淀装置换向阀(10),所述的沉淀装置换向阀(10)通过管道(9)安装在蒸发塔(1)的右下面位置;所述的一号沉淀装置(2)通过管道(9)安装在沉淀装置换向阀(10)的下面位置;所述的一号吸水泵(3)通过管道(9)安装在一号沉淀装置(2)的左面位置;所述的二号沉淀装置(8)通过管道(9)安装在沉淀装置换向阀(10)的右下面位置;所述的二号吸水泵(7)通过管道(9)安装在二号沉淀装置(8)的右面位置;所述的离心泵换向阀(6)通过管道(9)安装在一号沉淀装置(2)和二号沉淀装置(8)的下面的中间位置;所述的装袋机(5)安装在离心泵(4)的右面位置;所述的一号吸水泵(3)、二号吸水泵(7)和离心泵(4)的出水口通过管道(9)连接在一起。

  2.如权利要求1所述的节能高效污水处理厂的盐回收系统,其特征在于,所述的二号沉淀装置(8)包括盐水进口(81)、清水出口(82)、盐水出口(83)、传感器(84)和外壳(85),所述的盐水进口(81)设置在二号沉淀装置(8)的上面中间位置;所述的清水出口(82)设置在二号沉淀装置(8)的右面中间位置;所述的盐水出口(83)设置在二号沉淀装置(8)的下面中间位置;所述的传感器(84)设置在二号沉淀装置(8)的左侧内壁的中间位置。

  3.如权利要求1所述的节能高效污水处理厂的盐回收系统,其特征在于,所述的一号沉淀装置(2)和二号沉淀装置(8)具体采用下部为锥形的乙丙共聚沉淀仓。

  4.如权利要求1所述的节能高效污水处理厂的盐回收系统,其特征在于,所述的离心泵(4)具体采用沉降式离心机。

  说明书

  一种节能高效污水处理厂的盐回收系统

  技术领域

  本实用新型属于污水处理技术领域,尤其涉及一种节能高效污水处理厂的盐回收系统。

  背景技术

  目前, 现有的污水处理厂的盐回收系统出盐量少,操作麻烦,且由于是连续运行,离心机必须和蒸发器同时运行,这样造成运行成本很大。污水处理厂需要处理的污水种类很多,对于含盐量较大的污水需要先分离出盐再送入到污水处理池中,不然会增加污水处理的难度,难以达标排放。由于进离心机的混合液盐浓度不高,含盐量少,导致未充分发挥该离心机的全部产量。因蒸发器出料浓度经常有波动,导致离心机出盐时也很容易受其波动而影响出盐效果。运行时需派专人连续操作。现有的污水处理厂的盐回收系统存在着出盐量少、操作麻烦和运行成本大的问题。

  因此,发明一种节能高效污水处理厂的盐回收系统显得非常必要。

  实用新型内容

  为了解决上述技术问题,本实用新型提供一种节能高效污水处理厂的盐回收系统,以解决现有污水处理厂的盐回收系统的技术问题。一种节能高效污水处理厂的盐回收系统包括蒸发塔、一号沉淀装置、一号吸水泵、离心泵、装袋机、离心泵换向阀、二号吸水泵、二号沉淀装置、管道和沉淀装置换向阀,所述的沉淀装置换向阀通过管道安装在蒸发塔的右下面位置;所述的一号沉淀装置通过管道安装在沉淀装置换向阀的下面位置;所述的一号吸水泵通过管道安装在一号沉淀装置的左面位置;所述的二号沉淀装置通过管道安装在沉淀装置换向阀的右下面位置;所述的二号吸水泵通过管道安装在二号沉淀装置的右面位置;所述的离心泵换向阀通过管道安装在一号沉淀装置和二号沉淀装置的下面的中间位置;所述的装袋机安装在离心泵的右面位置;所述的一号吸水泵、二号吸水泵和离心泵的出水口通过管道连接在一起。

  所述的二号沉淀装置包括盐水进口、清水出口、盐水出口、传感器和外壳,所述的盐水进口设置在二号沉淀装置的上面中间位置;所述的清水出口设置在二号沉淀装置的右面中间位置;所述的盐水出口设置在二号沉淀装置的下面中间位置;所述的传感器设置在二号沉淀装置的左侧内壁的中间位置。

  所述的一号沉淀装置和二号沉淀装置具体采用下部为锥形的乙丙共聚沉淀仓,有利于更好的实现盐的沉淀,加快盐的回收,提高工作效率,降低工作成本。

  所述的离心泵具体采用沉降式离心机,其工作原理是利用固-液比重差,并依靠离心力场使之扩大几千倍,固相在离心力的作用下被沉降,从而实现固液分离,并在特殊机构的作用下分别排出机体,增强了过滤效果,提高了过滤效率。

  与现有技术相比,本实用节能高效污水处理厂的盐回收系统具有如下有益效果:由于本实用新型的一种新型广泛应用于污水处理技术领域。同时,本实用新型的有益效果为:

  1.本实用新型的通过一号沉淀装置和二号沉淀装置的设置,有利于更好的实现盐的沉淀,加快盐的回收,提高工作效率,降低工作成本。

  2.本实用新型的通过离心泵的设置,其工作原理是利用固-液比重差,并依靠离心力场使之扩大几千倍,固相在离心力的作用下被沉降,从而实现固液分离,并在特殊机构的作用下分别排出机体,增强了过滤效果,提高了过滤效率,适合中小型企业,为用户带来巨大节能效果。
