申请日2016.07.27
公开(公告)日2017.02.08
IPC分类号C02F1/30; G05B19/05
摘要
本实用新型提供一种多功能光催化污水处理设备包括电机，转动轴，壳体，PLC控制结构，入水管，入水泵，搅拌器，底座，连接杆，光源，出水管，出水泵，拉环，排污管，隔离门，光催化剂，所述的电机设置在转动轴的上部;所述的光源设置在出水管的左侧;所述的PLC控制结构包括显示屏，报警灯，PLC，输入端，输出端，导线，所述的显示屏电性连接在报警灯的左侧;所述的PLC电性连接在显示屏的下部。本实用新型通过PLC控制结构，搅拌器的设置，其中搅拌器具体采用叶片式搅拌器，在连接杆上设置有两个，有利于充分搅拌，提高光催化反应的速度，PLC采用三菱Fx2n‑48的PLC，有利于提高智能化控制程度，进一步提高工作效率。
权利要求书

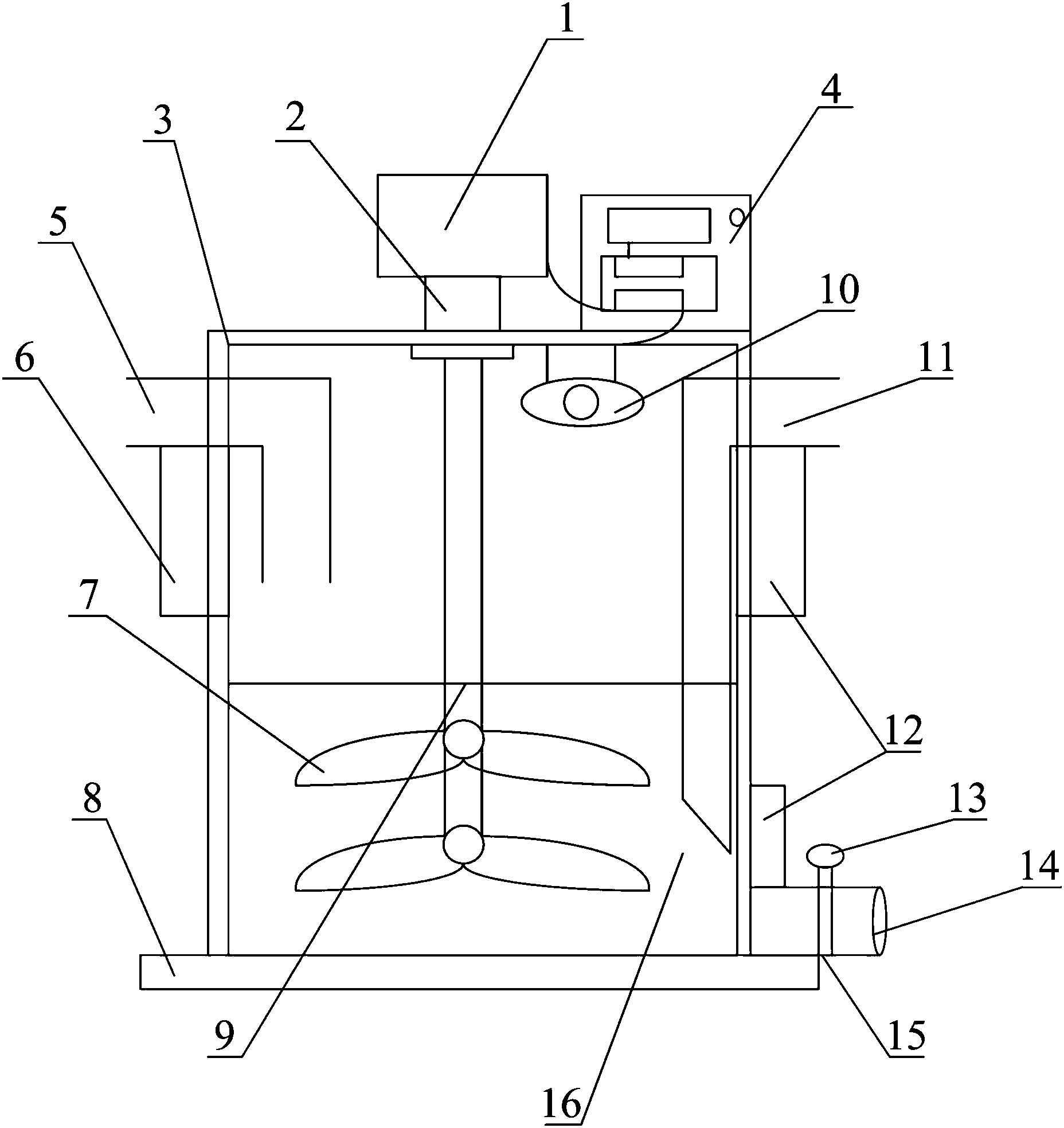

1.一种多功能光催化污水处理设备，其特征在于，该多功能光催化污水处理设备包括电机(1)，转动轴(2)，壳体(3)，PLC控制结构(4)，入水管(5)，入水泵(6)，搅拌器(7)，底座(8)，连接杆(9)，光源(10)，出水管(11)，出水泵(12)，拉环(13)，排污管(14)，隔离门(15)，光催化剂(16)，所述的电机(1)设置在转动轴(2)的上部;所述的PLC控制结构(4)设置在光源(10)的上部;所述的入水管(5)设置在入水泵(6)的上部;所述的搅拌器(7)设置在连接杆(9)的下部;所述的连接杆(9)设置在转动轴(2)的下部;所述的光源(10)设置在出水管(11)的左侧;所述的出水泵(12)设置在出水管(11)的下部;所述的拉环(13)设置在出水泵(12)的右侧;所述的隔离门(15)与拉环(13)连接设置在拉环(13)的下部;所述的出水管(11)设置在底座(8)的右上部;所述的光催化剂(16)设置在壳体(3)的内部;所述的PLC控制结构(4)包括显示屏(41)，报警灯(42)，PLC(43)，输入端(431)，输出端(432)，导线(44)，所述的显示屏(41)电性连接在报警灯(42)的左侧;所述的PLC(43)电性连接在显示屏(41)的下部;所述的输入端(431)电性连接在PLC(43)的中上部;所述的输出端(432)电性连接在输入端(431)的下部。
2.如权利要求1所述的多功能光催化污水处理设备，其特征在于，所述的搅拌器(7)具体采用叶片式搅拌器，在连接杆(9)上设置有两个。
3.如权利要求1所述的多功能光催化污水处理设备，其特征在于，所述的光源(10)具体采用日光灯。
4.如权利要求1所述的多功能光催化污水处理设备，其特征在于，所述的PLC(43)采用三菱Fx2n-48的PLC。
5.如权利要求1所述的多功能光催化污水处理设备，其特征在于，所述的显示屏(41)具体采用触摸控制屏。
说明书
一种多功能光催化污水处理设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种多功能光催化污水处理设备。
背景技术
工业领域，用螺丝固定器具是很常用的一种方式，传统的将螺丝拧入螺帽的方式是工人用螺丝刀手工拧紧，效率很低，中国专利号为 CN201410432564.2的一种螺丝自动定位拧紧结构，包括基板，所述基板上固定有自动螺丝刀，所述自动螺丝刀与刀头组件相连，其特征在于，所述基板上还设有用于定位螺丝孔的视觉检测装置，所述自动螺丝刀中安装有扭矩传感器，所述刀头组件包括与自动螺丝刀的旋转头相连的腔体，所述腔体中设有一端伸出所述腔体的滑动杆，所述滑动杆位于腔体中的一端与一弹性件相抵，所述滑动杆位于腔体外的一端连接有批头。
现有的污水处理设备存在着光催化反应慢，催化残渣不能排除，智能化程度低的问题。
因此，发明一种多功能光催化污水处理设备显得非常有必要。
实用新型内容
本实用新型为解决公知技术中存在着光催化反应慢，催化残渣不能排除，智能化程度低的问题所采取的技术方案是：一种多功能光催化污水处理设备包括电机，转动轴，壳体，PLC控制结构，入水管，入水泵，搅拌器，底座，连接杆，光源，出水管，出水泵，拉环，排污管，隔离门，光催化剂，所述的电机设置在转动轴的上部;所述的PLC控制结构设置在光源的上部;所述的入水管设置在入水泵的上部;所述的搅拌器设置在连接杆的下部;所述的连接杆设置在转动轴的下部;所述的光源设置在出水管的左侧;所述的出水泵设置在出水管的下部;所述的拉环设置在出水泵的右侧;所述的隔离门与拉环连接设置在拉环的下部;所述的出水管设置在底座的右上部;所述的光催化剂设置在壳体的内部;所述的PLC控制结构包括显示屏，报警灯，PLC，输入端，输出端，导线，所述的显示屏电性连接在报警灯的左侧;所述的PLC电性连接在显示屏的下部;所述的输入端电性连接在PLC的中上部;所述的输出端电性连接在输入端的下部。
本实用新型还可以采用如下技术措施。
所述的搅拌器具体采用叶片式搅拌器，在连接杆上设置有两个，有利于充分搅拌，提高光催化反应的速度。
所述的光源具体采用日光灯，有利于充分发生化学反应，使人们使用更加方便。
所述的PLC采用三菱Fx2n-48的PLC，有利于提高智能化控制程度，进一步提高工作效率。
所述的显示屏具体采用触摸控制屏，有利于提高智能化操控的程度，使得使用方便。
本实用新型具有的优点和积极效果是：
本实用新型通过PLC控制结构，搅拌器的设置，其中搅拌器具体采用叶片式搅拌器，在连接杆上设置有两个，有利于充分搅拌，提高光催化反应的速度，PLC采用三菱Fx2n-48的PLC，有利于提高智能化控制程度，进一步提高工作效率。
