申请日2015.05.27
公开(公告)日2015.08.26
IPC分类号C02F1/30; C02F1/34; C02F1/28
摘要
振荡式光催化处理废水的装置，包括摇床以及两个以上的反应器，所述反应器为一端面开口、另一端面封闭的中空柱体结构，并且所述反应器由内向外包括石英层和玻璃层，所述反应器开口朝上地固定在摇床内，所述反应器的上端开有进水口、下端开有出水口，前一个反应器的出水口与后一个反应器的进水口之间通过第一管道连通，第一个反应器的进水口与最后一个反应器的出水口之间通过第二管道连通，所述第二管道上安装有蠕动泵，所述反应器的内腔中还配置有光源。本发明光催化处理废水的过程中，在震荡和光照的双重作用下，使得催化剂和反应底物充分接触，加快反应的进行。另外本发明结构简单、易于制造、操作方便、实用性很强。
权利要求书

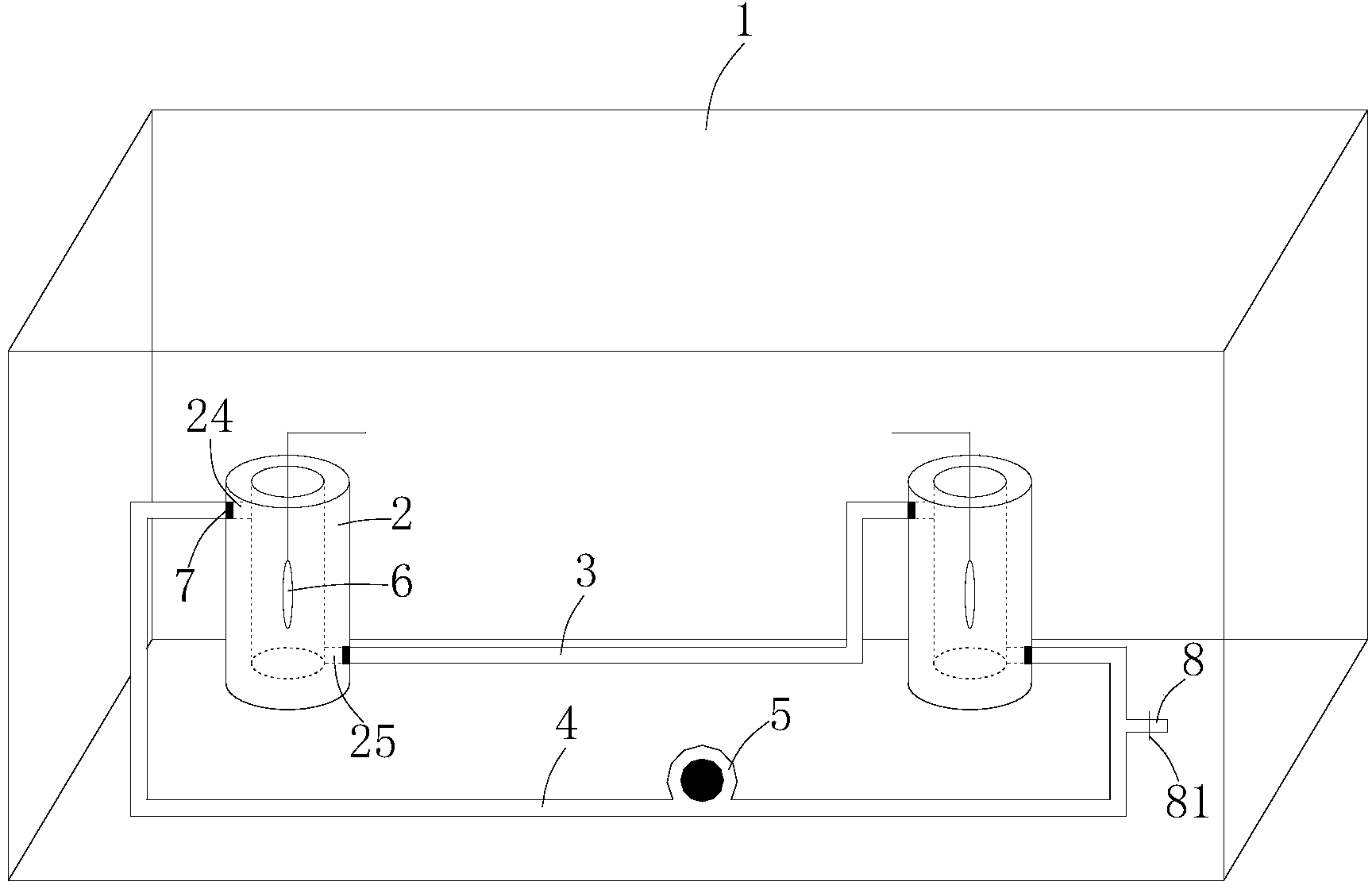

1.振荡式光催化处理废水的装置，其特征在于：包括摇床(1)以及两个以上的反应 器(2)，所述反应器(2)为一端面开口、另一端面封闭的中空柱体结构，并且所述反应 器(2)由内向外包括石英层(21)和玻璃层(22)，所述反应器(2)开口朝上地固定在 摇床(1)内，所述反应器(2)的上端开有进水口(24)、下端开有出水口(25)，前一个 反应器(2)的出水口(25)与后一个反应器(2)的进水口(24)之间通过第一管道(3) 连通，第一个反应器(2)的进水口(24)与最后一个反应器(2)的出水口(25)之间通 过第二管道(4)连通，所述第二管道(4)上安装有蠕动泵(5)，所述反应器(2)的内 腔中还配置有光源(6)。
2.如权利要求1所述的振荡式光催化处理废水的装置，其特征在于：所述反应器(2) 的进水口(24)和出水口(25)内均安装有滤头(7)。
3.如权利要求1或2所述的振荡式光催化处理废水的装置，其特征在于：所述反应器 (2)的外表面包覆有反光膜(23)。
4.如权利要求1或2所述的振荡式光催化处理废水的装置，其特征在于：所述第二管 道(4)上连接有与其相通的取样管(8)，所述取样管(8)上安装有开启和关闭取样管(8) 的开关件(81)。
说明书
振荡式光催化处理废水的装置
技术领域
本发明涉及废水处理领域，具体地说涉及一种振荡式光催化处理废水的装置。
背景技术
伴随着我国经济的快速发展，环境问题也日趋严重，尤其是大量有机废水给环境带来 了很大的挑战。有机废水浓度高，会危害水生生态系统，导致水质恶化，而且还会给周围 居民生活带来很大影响。有机废水中含有大量有毒难降解有机物，在水体、土壤等自然环 境中不断累积、富集，最后通过食物链进入人体，危害人体健康。因此，有机废水产生的 一系列环境问题引起人们很大的重视。但是众所周知，有机废水成分复杂，时空差距也很 大;污染物浓度较大，波动范围非常明显;难降解有机物多，毒性也很强，重金属含量高; 污水种类多、水质差别非常明显。有机废水的这些特点给有机废水的处理带来了很大的难 度。
自1972年发现单晶TiO2电极光能够光解水，光催化氧化技术引起了越来越多科研工 作者的关注。光催化处理技术由于具有低能耗、操作简单易行、反应条件温和、基本无二 次污染等优点，能有效地将有机污染物转化为CO2、H2O、NO3-等无毒的无机小分子物质或者 其他无毒中间产物，从而达到降解有机污染物目的。此外光催化氧化技术还能够降解如氯 仿、有机磷化合物、多氯联苯、多环芳烃等难降解有机污染物。因此，光催化氧化技术作 为一门新兴废水治理方法对环境废水治理具有重要的现实意义。但是由于有机废水浓度 高、成分复杂、难降解等特点，再加上催化剂难以回收重复利用，并且没有简单易行的废 水处理设备，导致光催化氧化技术一直未投入到实际生产处理之中。
发明内容
本发明所要解决的技术问题是提供一种结构简单、实用性强、降解效果好的振荡式光 催化处理废水的装置。
为了解决上述技术问题，本发明采用如下技术方案：振荡式光催化处理废水的装置， 包括摇床以及两个以上的反应器，所述反应器为一端面开口、另一端面封闭的中空柱体结 构，并且所述反应器由内向外包括石英层和玻璃层，所述反应器开口朝上地固定在摇床内， 所述反应器的上端开有进水口、下端开有出水口，前一个反应器的出水口与后一个反应器 的进水口之间通过第一管道连通，第一个反应器的进水口与最后一个反应器的出水口之间 通过第二管道连通，所述第二管道上安装有蠕动泵，所述反应器的内腔中还配置有光源。
进一步的，所述反应器的进水口和出水口内均安装有滤头。
进一步的，所述反应器的外表面包覆有反光膜。
进一步的，所述第二管道上连接有与其相通的取样管，所述取样管上安装有开启和关 闭取样管的开关件。
本发明的有益效果为：本发明光催化处理废水的过程中，在震荡和光照的双重作用下， 催化剂充分吸附废水中的有机物并将吸附在表面的有机物快速降解，震荡不仅加快了催化 剂的吸附能力，更在反应中起到搅拌作用，使得催化剂和反应底物充分接触，加快反应的 进行，而且本发明通过两个以上的反应器将反应场所细分成多处，并使废液在各反应器之 间循环，从而进一步加快了反应的进行，因此本发明具有非常好的降解效果。另外本发明 结构简单、易于制造、操作方便、实用性很强，能够充分发挥催化剂本身的优势，有效降 解有机废水，减轻废水对环境的危害程度。
