申请日2016.07.27
公开(公告)日2017.02.08
IPC分类号B09B5/00
摘要
本实用新型涉及一种垃圾渗滤液真空收集系统，包括真空产生装置及至少一套垃圾渗滤液真空收集装置;各垃圾渗滤液真空收集装置均包括用于承接及预存渗滤液的收集机构和用于将预存的渗滤液以真空抽吸方式转运的真空转运机构，真空转运机构与对应的收集机构连接，各真空转运机构均与真空产生装置连接。本收集系统能够有效收集垃圾压缩过程中产生的垃圾渗滤液，收集过程基本在相对封闭的管道内进行，通过真空抽吸方式实现垃圾渗滤液的转运及收集，可防止渗滤液污染垃圾压缩设备及周围环境，避免垃圾渗滤液中的有毒有害物质挥发至空气中，保证工作人员的身体健康，同时降低工作人员的劳动量。
权利要求书
1.一种垃圾渗滤液真空收集系统，其特征在于：
包括真空产生装置及至少一套垃圾渗滤液真空收集装置;
各所述垃圾渗滤液真空收集装置均包括用于承接及预存渗滤液的收集机构和用于将预存的渗滤液以真空抽吸方式转运的真空转运机构，所述真空转运机构与对应的所述收集机构连接，各所述真空转运机构均与所述真空产生装置连接。
2.如权利要求1所述的垃圾渗滤液真空收集系统，其特征在于：所述真空产生装置包括真空收集池，所述真空收集池上部穿设有排气管路，所述排气管路上设有真空泵;所述真空收集池通过真空管路与各所述垃圾渗滤液真空收集装置连接。
3.如权利要求2所述的垃圾渗滤液真空收集系统，其特征在于：所述真空收集池底部连接有用于将渗滤液输出处理的排液管路，所述排液管路上设有污水泵。
4.如权利要求2所述的垃圾渗滤液真空收集系统，其特征在于：所述排气管路上还设有臭气处理机构。
5.如权利要求4所述的垃圾渗滤液真空收集系统，其特征在于：所述臭气处理机构包括生物滤池。
6.如权利要求1所述的垃圾渗滤液真空收集系统，其特征在于：所述真空转运机构包括渗滤液排水管、真空阀及真空抽吸管，所述渗滤液排水管一端与对应的所述收集机构连通，另一端通过所述真空阀与对应的所述真空抽吸管连接;各所述真空抽吸管均与所述真空产生装置连接。
7.如权利要求6所述的垃圾渗滤液真空收集系统，其特征在于：所述真空转运机构还包括控制所述真空阀启闭的真空控制结构。
8.如权利要求7所述的垃圾渗滤液真空收集系统，其特征在于：所述真空控制结构包括中央控制单元及用于检测预存渗滤液的液位高度的液位检测组件，所述液位检测组件与所述中央控制单元输入端电连接，所述真空阀与所述中央控制单元输出端电连接。
9.如权利要求8所述的垃圾渗滤液真空收集系统，其特征在于：所述收集机构包括收集罐及连接于所述收集罐上的至少一收集管;
所述渗滤液排水管呈L型，包括水平段和竖直段，其中，所述水平段连接于所述收集罐底部，所述竖直段与所述真空抽吸管连接。
10.如权利要求9所述的垃圾渗滤液真空收集系统，其特征在于：所述液位检测组件包括传感管及用于检测所述传感管内液位的液位检测单元，所述传感管竖直连接于所述水平段上，所述液位检测单元与所述中央控制单元输入端电连接。
说明书
垃圾渗滤液真空收集系统
技术领域
本实用新型属于环保技术领域，具体涉及一种垃圾渗滤液真空收集系统。
背景技术
随着人们环保意识的增强，近年来垃圾中转站的数量越来越多，它的作用是将从居民、单位、商业和公共场所等收集来的零散的垃圾，运送到这里来集中，并通过专用的垃圾压缩设备将垃圾压缩减容后，由运载车辆送至垃圾最终处理场。在垃圾压缩减容过程会产生垃圾渗滤液，因地区不同，垃圾含水率不同，垃圾渗滤液的产生量也不同。垃圾渗滤液成分复杂，含有毒有害物质，具有臭味重、腐蚀性强、严重污染环境卫生等特点。
现有的垃圾中转站内多是通过排水明沟排放，垃圾渗滤液中挥发性气体含有有毒物质，严重影响垃圾中转站内及其周边的空气环境质量。有很多老旧的垃圾中转站，在没有作任何收集措施的情况下随意排放垃圾渗滤液，这样就很容易造成垃圾压缩设备被污染、腐蚀，垃圾中转站内污水横流、环境卫生恶劣、蚊蝇滋生，容易造成严重的二次污染;如果地面上的渗滤液经过长时间的渗透后，甚至可能污染地下水源。垃圾渗滤液重力收集系统的管沟深度深，挖掘复杂，且收集管径大，施工难度大，需要使用重型机械设备，维护检修困难。
实用新型内容
本实用新型实施例涉及一种垃圾渗滤液真空收集系统，至少可解决现有技术的部分缺陷。
本实用新型实施例涉及一种垃圾渗滤液真空收集系统，包括真空产生装置及至少一套垃圾渗滤液真空收集装置;各所述垃圾渗滤液真空收集装置均包括用于承接及预存渗滤液的收集机构和用于将预存的渗滤液以真空抽吸方式转运的真空转运机构，所述真空转运机构与对应的所述收集机构连接，各所述真空转运机构均与所述真空产生装置连接。

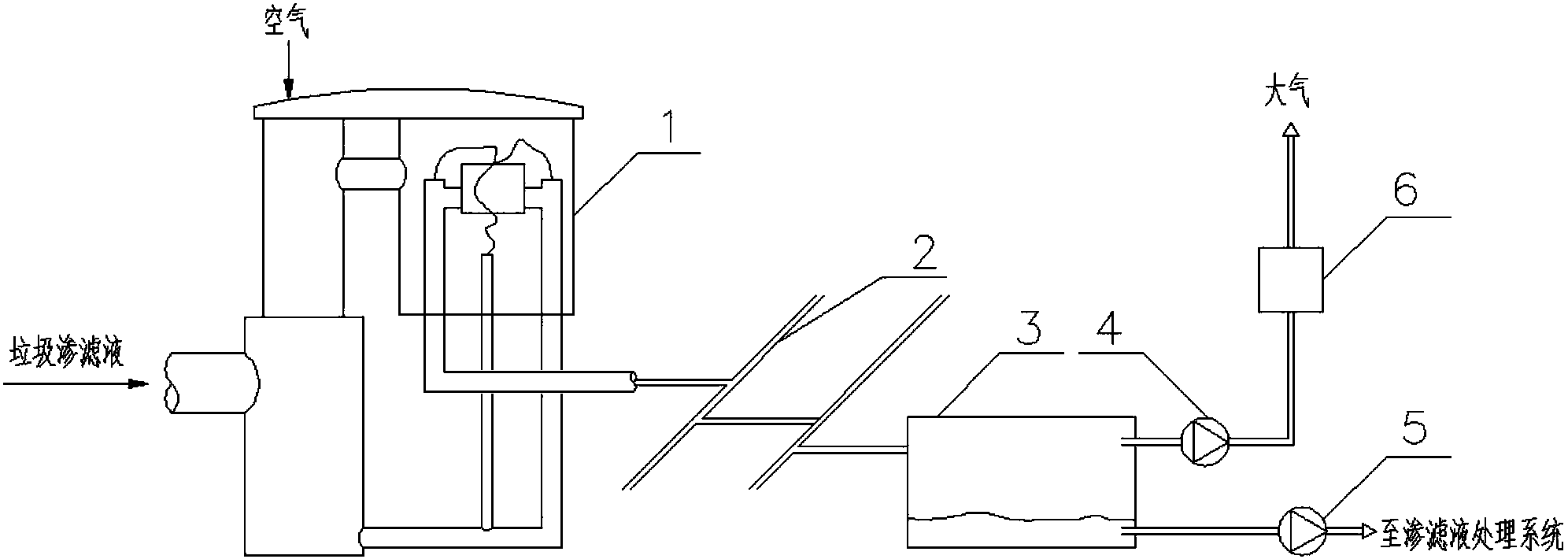

作为实施例之一，所述真空产生装置包括真空收集池，所述真空收集池上部穿设有排气管路，所述排气管路上设有真空泵;所述真空收集池通过真空管路与各所述垃圾渗滤液真空收集装置连接。
作为实施例之一，所述真空收集池底部连接有用于将渗滤液输出处理的排液管路，所述排液管路上设有污水泵。
作为实施例之一，所述排气管路上还设有臭气处理机构。
作为实施例之一，所述臭气处理机构包括生物滤池。
作为实施例之一，所述真空转运机构包括渗滤液排水管、真空阀及真空抽吸管，所述渗滤液排水管一端与对应的所述收集机构连通，另一端通过所述真空阀与对应的所述真空抽吸管连接;各所述真空抽吸管均与所述真空产生装置连接。
作为实施例之一，所述真空转运机构还包括控制所述真空阀启闭的真空控制结构。
作为实施例之一，所述真空控制结构包括中央控制单元及用于检测预存渗滤液的液位高度的液位检测组件，所述液位检测组件与所述中央控制单元输入端电连接，所述真空阀与所述中央控制单元输出端电连接。
作为实施例之一，所述收集机构包括收集罐及连接于所述收集罐上的至少一收集管;所述渗滤液排水管呈L型，包括水平段和竖直段，其中，所述水平段连接于所述收集罐底部，所述竖直段与所述真空抽吸管连接。
作为实施例之一，所述液位检测组件包括传感管及用于检测所述传感管内液位的液位检测单元，所述传感管竖直连接于所述水平段上，所述液位检测单元与所述中央控制单元输入端电连接。
本实用新型实施例至少具有如下有益效果：本收集系统能够有效收集垃圾压缩过程中产生的垃圾渗滤液，收集过程基本在相对封闭的管道内进行，通过真空抽吸方式实现垃圾渗滤液的转运及收集，因而可防止渗滤液污染垃圾压缩设备及周围环境，避免垃圾渗滤液中的有毒有害物质挥发至空气中，保证工作人员的身体健康，同时降低工作人员的劳动量。本收集系统具有无污染、无堵塞、低维护等特点。
