申请日2015.05.28
公开(公告)日2016.01.20
IPC分类号G06Q50/06
摘要

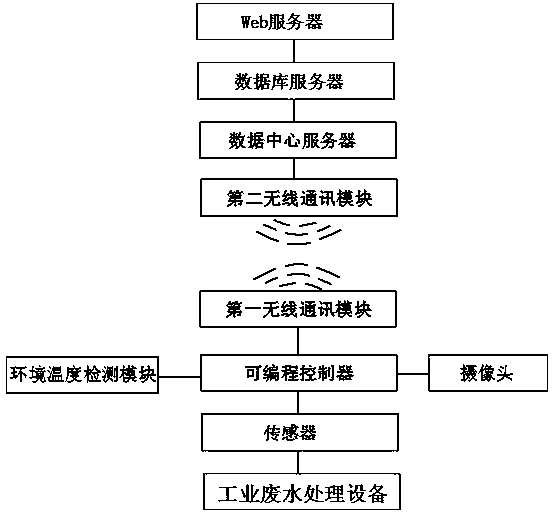

本实用新型涉及一种工业废水处理工程智慧运营平台，其包括工业废水处理设备、环境温度检测模块、一个以上的传感器、可编程控制器、第一无线通讯模块、摄像头、第二无线通讯模块、数据中心服务器、数据库服务器和Web服务器，所述传感器和摄像头设于工业废水处理设备内外，环境温度检测模块、传感器和摄像头分别与可编程控制器通讯连接，第一无线通讯模块通过RS485总线与可编程控制器相连，第一无线通讯模块与第二无线通讯模块无线通讯连接，数据中心服务器与第二无线通讯模块通讯连接，数据中心服务器与数据库服务器通讯连接，数据库服务器与Web服务器通讯连接。本实用新型降低了工业废水运营的人工管理要求，组网快速，可自由扩展，使得运营管理效率提升。
权利要求书
1.一种工业废水处理工程智慧运营平台，其特征在于：其包括工业废水处理设备、环境温度检测模块、一个以上的传感器、可编程控制器、第一无线通讯模块、摄像头、第二无线通讯模块、数据中心服务器、数据库服务器和Web服务器，所述传感器和摄像头设于工业废水处理设备内外，环境温度检测模块、传感器和摄像头分别与可编程控制器通讯连接，第一无线通讯模块通过RS485总线与可编程控制器相连，第一无线通讯模块与第二无线通讯模块无线通讯连接，数据中心服务器与第二无线通讯模块通讯连接，数据中心服务器与数据库服务器通讯连接，数据库服务器与Web服务器通讯连接;
所述环境温度检测模块包括芯片IC1、热敏电阻RS和电阻R1，电阻R1的一端连接芯片IC3的引脚8和芯片IC4的引脚8，电阻R1的另一端连接电阻R3、电位器RP3的固定端、热敏电阻RS和芯片IC3的引脚3，电阻R3的另一端连接电阻R4和芯片IC1的引脚3，芯片IC1的引脚2连接电阻R2、电阻R5和芯片IC1的引脚7，电阻R5的另一端连接电阻R6、热敏电阻RS的另一端和芯片IC2的引脚2，芯片IC2的引脚7连接电阻R4的另一端，芯片IC3的引脚7连接电位器RP1的固定端和电位器RP1的滑动端，电位器RP1的另一个固定端连接电位器RP2的固定端，电位器RP2的另一个固定端连接电位器RP3的滑动端和电位器RP3的另一个固定端，电位器RP2的滑动端连接电阻R7，电阻R7的另一端连接电阻R8和芯片IC4的引脚3，电阻R6的另一端连接芯片IC4的引脚2，芯片IC4的引脚7输出信号OUT1，所述芯片IC1～IC4均为LM311电压比较器。
2.根据权利要求1所述的工业废水处理工程智慧运营平台，其特征在于：所述的第一无线通讯模块或第二无线通讯模块为GPRS通讯模块。
3.根据权利要求2所述的工业废水处理工程智慧运营平台，其特征在于，所述的第一无线通讯模块或第二无线通讯模块为SIM300型远程传输模块。
4.根据权利要求1所述的工业废水处理工程智慧运营平台，其特征在于，所述的传感器包括一个以上的温度传感器，一个以上的压力传感器和一个以上的流量传感器。
5.根据权利要求1所述的工业废水处理工程智慧运营平台，其特征在于，所述可编程控制器主控中心是以STC89C52单片机为主核心部件的信号处理单元。
说明书
工业废水处理工程智慧运营平台
技术领域
本实用新型涉及运营平台，尤其涉及一种工业废水处理工程智慧运营平台。
背景技术
工业废水(industrialwastewater)，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决。
工业废水处理数据具有专业化、科学化、时效性强的特点，同时，考虑到污水数据对于企业决策的重要意义，以及水资源本身具备民生性的特点，需要对企业的运营管理提出更高的要求。因此，运营平台必须满足专业性强、实时性好、可进行远程监控和指令输出、可用性强的需求。
随着GPRS技术的发展，通过GPRS模块建立无线网络，将工业废水处理数据传输到数据中心，不仅省去了施工布线问题，而且可以自由扩展、快速组网，是一种创新的运营管理方法。另外，环境温度的改变对于工业废水处理的工艺参数影响较大，如何建立一个智能随变的废水处理系统也是一个重大的课题。
实用新型内容
本实用新型的目的是克服现有技术的不足，提供一种工业废水处理工程智慧运营平台。
本实用新型的工业废水处理工程智慧运营平台，其包括工业废水处理设备、环境温度检测模块、一个以上的传感器、可编程控制器、第一无线通讯模块、摄像头、第二无线通讯模块、数据中心服务器、数据库服务器和Web服务器，所述传感器和摄像头设于工业废水处理设备内外，环境温度检测模块、传感器和摄像头分别与可编程控制器通讯连接，第一无线通讯模块通过RS485总线与可编程控制器相连，第一无线通讯模块与第二无线通讯模块无线通讯连接，数据中心服务器与第二无线通讯模块通讯连接，数据中心服务器与数据库服务器通讯连接，数据库服务器与Web服务器通讯连接;
所述环境温度检测模块包括芯片IC1、热敏电阻RS和电阻R1，电阻R1的一端连接芯片IC3的引脚8和芯片IC4的引脚8，电阻R1的另一端连接电阻R3、电位器RP3的固定端、热敏电阻RS和芯片IC3的引脚3，电阻R3的另一端连接电阻R4和芯片IC1的引脚3，芯片IC1的引脚2连接电阻R2、电阻R5和芯片IC1的引脚7，电阻R5的另一端连接电阻R6、热敏电阻RS的另一端和芯片IC2的引脚2，芯片IC2的引脚7连接电阻R4的另一端，芯片IC3的引脚7连接电位器RP1的固定端和电位器RP1的滑动端，电位器RP1的另一个固定端连接电位器RP2的固定端，电位器RP2的另一个固定端连接电位器RP3的滑动端和电位器RP3的另一个固定端，电位器RP2的滑动端连接电阻R7，电阻R7的另一端连接电阻R8和芯片IC4的引脚3，电阻R6的另一端连接芯片IC4的引脚2，芯片IC4的引脚7输出信号OUT1，所述芯片IC1～IC4均为LM311电压比较器。
优选地，所述的第一无线通讯模块或第二无线通讯模块为GPRS通讯模块。
优选地，所述的传感器包括一个以上的温度传感器，一个以上的压力传感器和一个以上的流量传感器。
优选地，所述的第一无线通讯模块或第二无线通讯模块为SIM300型远程传输模块。
优选地，所述可编程控制器主控中心是以STC89C52单片机为主核心部件的信号处理单元。
本实用新型降低了工业废水运营的人工管理要求，组网快速，可自由扩展，使得运营管理效率提升，成本下降;所述环境温度检测模块可以智能对环境温度进行检测，当环境温度偏高或偏低时，可编程控制器可以控制对工业废水处理设备的运行参数进行调整，在发生火灾等异常情况下，可编程控制器也可以控制进行报警。
