申请日2016.07.24
公开(公告)日2016.09.28
IPC分类号C02F9/10
摘要
本实用新型公开了一种太阳能污水处理系统，包括污水处理池、太阳光伏板和水泵，所述太阳光伏板上设有热量接受器和太阳能热量转换器，所述太阳光伏板与太阳能热量转换器电性连接，所述太阳能热量转换器上安装有蓄电池，所述污水处理池的内部设置有加热装置，所述加热装置的内部安装有温度控制器，所述污水处理池右侧设置有净化水池，所述净化水池的右侧安装有冷凝箱，所述冷凝箱的内部安装有冷凝管，且冷凝箱的右侧安装有储水池。该太阳能污水处理系统结构科学合理，处理污水方便高效;通过太阳光伏板与蓄电池的配合使用，可以将太阳能转换成电能，并且将电能存储到蓄电池中，节约了能源，提高了太阳能污水系统的实用性。
权利要求书

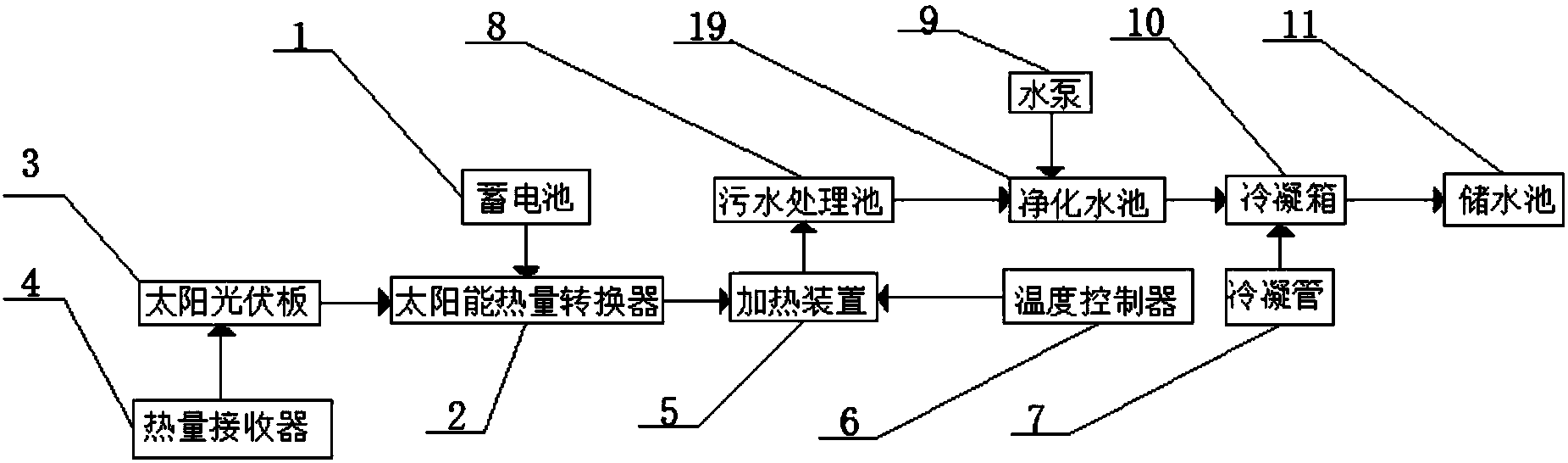

1.一种太阳能污水处理系统，包括污水处理池(8)、太阳光伏板(3)和水泵(9)，其特征在于：所述太阳光伏板(3)上设有热量接受器(4)和太阳能热量转换器(2)，所述太阳光伏板(3)与太阳能热量转换器(2)电性连接，所述太阳能热量转换器(2)上安装有蓄电池(1)，所述污水处理池(8)的内部设置有加热装置(5)，所述加热装置(5)的内部安装有温度控制器(6)，所述太阳能热量转换器(2)与加热装置(5)电性连接，所述污水处理池(8)右侧设置有净化水池(19)，所述净化水池(19)的上方安装有消毒水存储箱(15)，且净化水池(19)的内部设置有消毒水排水口(16)，所述消毒水存储箱(15)与消毒水排水口(16)通过试管连接，所述净化水池(19)的前表壁安装有控制面板(18)，且净化水池(19)的内部左侧安装有浓度检测器(14)，所述浓度检测器(14)的右侧设置有活性炭(17)，所述水泵(9)安装在净化水池(19)上，所述净化水池(19)的右侧安装有冷凝箱(10)，所述冷凝箱(10)的内部安装有冷凝管(7)，且冷凝箱(10)的右侧安装有储水池(11)。
2.根据权利要求1所述的一种太阳能污水处理系统，其特征在于：所述太阳光伏板(3)为长方体结构。
3.根据权利要求1所述的一种太阳能污水处理系统，其特征在于：所述控制面板(18)上设置有显示屏幕(20)和控制按钮(21)。
4.根据权利要求1所述的一种太阳能污水处理系统，其特征在于：所述消毒水排水口(16)上设置有密集的小孔。
5.根据权利要求1所述的一种太阳能污水处理系统，其特征在于：所述净化水池(19)的左侧安装有进水管(12)，且净化水池(19)与阀门(13)通过进水管(12)连接。
说明书
一种太阳能污水处理系统
技术领域
本实用新型涉及太阳能技术领域，具体为一种太阳能污水处理系统。
背景技术
太阳能(solar energy)，是指太阳的热辐射能(参见热能传播的三种方式:辐射)，主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。自地球上生命诞生以来，就主要以太阳提供的热辐射能生存，而自古人类也懂得以阳光晒干物件，并作为制作食物的方法，如制盐和晒咸鱼等。在化石燃料日趋减少的情况下，太阳能已成为人类使用能源的重要组成部分，并不断得到发展。太阳能的利用有光热转换和光电转换两种方式，太阳能发电是一种新兴的可再生能源。广义上的太阳能也包括地球上的风能、化学能、水能等。传统污水直接排到河流或者大海里，不仅污染了环境，而且造成了动物的大量死亡，污水的臭气也给人类身体极大伤害，影响了人的健康。
因此需要一种太阳能污水处理系统，保证人的身体健康，提高了太阳能污水处理系统的实用性。
实用新型内容
本实用新型的目的在于提供一种太阳能污水处理系统，以解决上述背景技术中提出如何处理污水的问题。
为实现上述目的，本实用新型提供如下技术方案：一种太阳能污水处理系统，包括污水处理池、太阳光伏板和水泵，所述太阳光伏板 上设有热量接受器和太阳能热量转换器，所述太阳光伏板与太阳能热量转换器电性连接，所述太阳能热量转换器上安装有蓄电池，所述污水处理池的内部设置有加热装置，所述加热装置的内部安装有温度控制器，所述太阳能热量转换器与加热装置电性连接，所述污水处理池右侧设置有净化水池，所述净化水池的上方安装有消毒水存储箱，且净化水池的内部设置有消毒水排水口，所述消毒水存储箱与消毒水排水口通过试管连接，所述净化水池的前表壁安装有控制面板，且净化水池的内部左侧安装有浓度检测器，所述浓度检测器的右侧设置有活性炭，所述水泵安装在净化水池上，所述净化水池的右侧安装有冷凝箱，所述冷凝箱的内部安装有冷凝管，且冷凝箱的右侧安装有储水池。
优选的，所述太阳光伏板为长方体结构。
优选的，所述控制面板上设置有显示屏幕和控制按钮。
优选的，所述消毒水排水口上设置有密集的小孔。
优选的，所述净化水池的左侧安装有进水管，且净化水池与阀门通过进水管连接。
与现有技术相比，本实用新型的有益效果是：该太阳能污水处理系统，结构科学合理，处理污水方便高效;通过太阳光伏板与蓄电池的配合使用，可以将太阳能转换成电能，并且将电能存储到蓄电池中，节约了能源，提高了太阳能污水系统的实用性;该系统无需专人看守，只需每周定期巡视、检查即可，提高了污水处理系统的方便性;通过温度控制器宇加热装置的配合使用，使污水处理池经过第一次加热消毒;通过消毒水存储箱和活性炭的配合使用，使污水经过再次消毒，污水去除更多杂质，使消毒过后的污水更加清澈。
