申请日2015.05.22
公开(公告)日2015.09.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种带有超滤膜的污水处理系统，所述带有超滤膜的污水处理系统包括生物反应器，生物反应器通过循环水泵与超滤膜组件相连接，超滤膜组件上开有净水出口和浓缩污水出口，浓缩污水出口通过污水管与污水储存箱相连通，污水储存箱通过污水管与位于生物反应器内的喷射管相连接，污水储存箱内设有能够将污水泵入喷射管中的污水水泵，喷射管与进气管相连接且连接处设有喷射头，进气管与气泵相连接，喷射头包括混合腔，混合腔通过气道与进气管相连接，混合腔通过水道与喷射管相连接，喷射头上开有与混合腔相连通的喷出口，喷出口与扩压管相连接，扩压管的直径沿着喷出方向逐渐增大。优点在于：设计合理，结构简单。
权利要求书

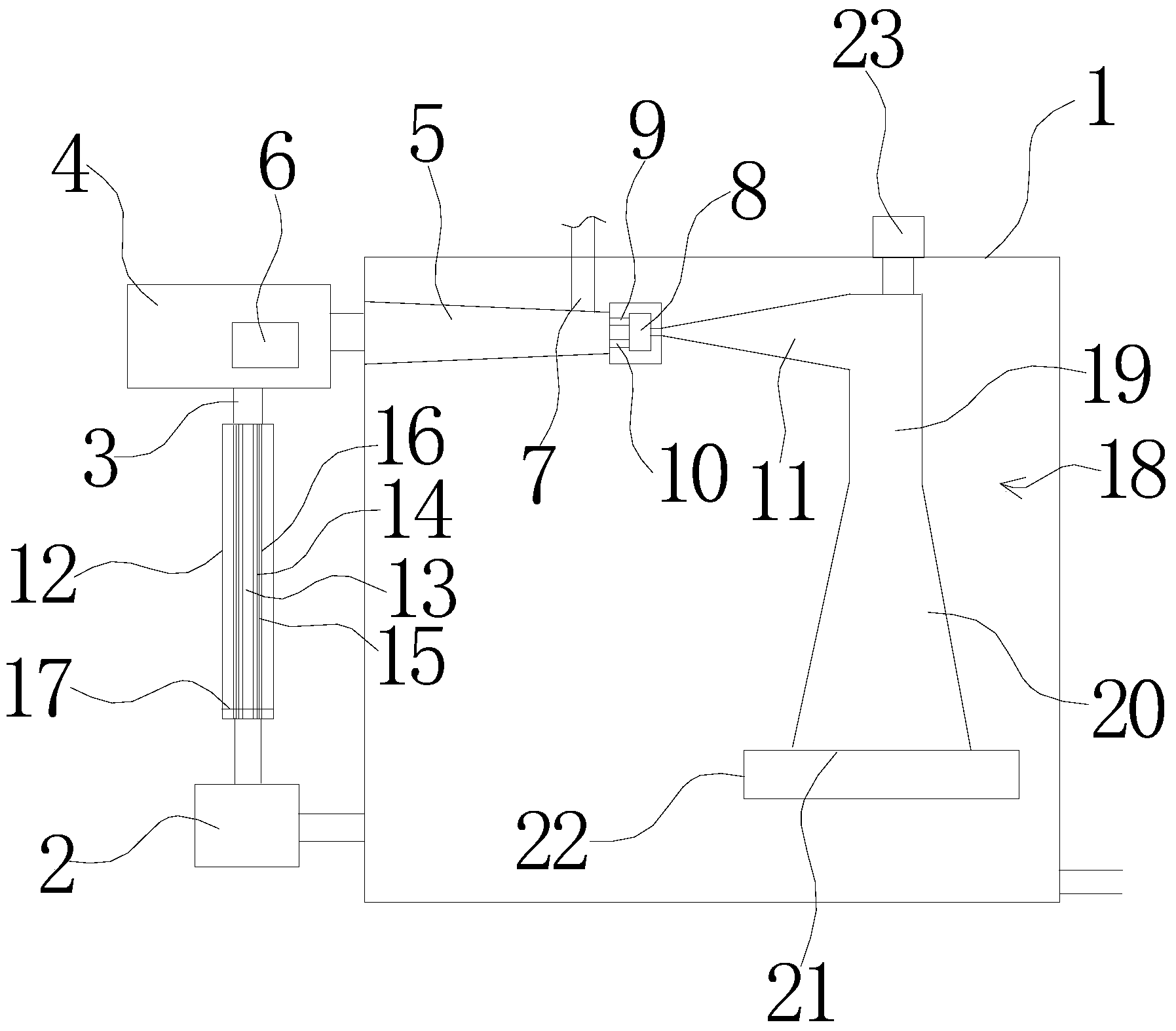

1.一种带有超滤膜的污水处理系统，其特征在于：包括生物反应器(1)， 所述的生物反应器(1)通过循环水泵(2)与超滤膜组件相连接，所述的超滤 膜组件上开有净水出口和浓缩污水出口，所述的浓缩污水出口通过污水管(3) 与污水储存箱(4)相连通，所述的污水储存箱(4)通过污水管(3)与位于生 物反应器(1)内的喷射管(5)相连接，所述的污水储存箱(4)内设有能够将 污水泵入喷射管(5)中的污水水泵(6)，所述的喷射管(5)与进气管(7)相 连接且连接处设有喷射头，所述的进气管(7)与气泵相连接，所述的喷射头包 括混合腔(8)，所述的混合腔(8)通过气道(9)与进气管(7)相连接，所述 的混合腔(8)通过水道(10)与喷射管(5)相连接，所述的喷射头上开有与 混合腔(8)相连通的喷出口，所述的喷出口与扩压管(11)相连接，所述的扩 压管(11)的直径沿着喷出方向逐渐增大，所述的超滤膜组件包括外壳体(12)， 所述的外壳体(12)内设有具有排孔的中空管(13)，所述的中空管(13)的外 壁上由内到外依次设有导流层(14)、超滤膜层(15)和隔网层(16)，所述的 外壳体(12)的一端设有与中空管(13)相垂直的预过滤网(17)。
2.根据权利要求1所述的带有超滤膜的污水处理系统，其特征在于：所述 的扩压管(11)与垂直插入生物反应器(1)底部的导流管(18)相连接，所述 的导流管(18)通过外管与鼓风机(23)相连接。
3.根据权利要求2所述的带有超滤膜的污水处理系统，其特征在于：所述 的导流管(18)包括直管体(19)，所述的直管体(19)的下端连接有扩大管(20)， 所述的扩大管(20)的直径由上到下逐渐增大，所述的扩大管(20)的出口端 设有连接有扩大器，所述的扩大器包括平板(21)，所述的平板(21)的四周设 有围边(22)。
说明书
带有超滤膜的污水处理系统
技术领域
本实用新型属于污水处理系统技术领域，尤其是涉及一种带有超滤膜的污 水处理系统。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净 化的过程。现有的污水处理系统中常用的污水过滤装置为沙石式过滤器，过滤 的精度较低，过滤效果差。此外污水处理系统中常采用传统的生化曝气方法， 需要复杂的鼓风机管路系统和曝气头等曝气设备，单位功率氧的转化效率较低， 能耗大，整体设计还不够合理，实用性差。
为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解 决方案。例如，中国专利文献公开了一种污水处理系统[申请号： CN201420361783.1]，包括上水装置，将污水输入污水处理罐中;所述污水处理 罐，所述污水处理罐内设有过滤膜支架和过滤膜自清洁装置，所述过滤膜支架 对由所述污水中的污物构成的过滤膜进行支撑，所述过滤膜可对所述污水进行 过滤，所述过滤膜自清洁装置可使所述过滤膜振动、部分脱落，防止所述过滤 膜板结;和排水装置，将过滤后的清水排出。
上述方案虽然在一定程度上解决了现有技术的不足，但是结构复杂，整体 设计还不够合理，实用性差。
实用新型内容
本实用新型的目的是针对上述问题，提供一种设计合理的带有超滤膜的污 水处理系统。
为达到上述目的，本实用新型采用了下列技术方案：本带有超滤膜的污水 处理系统，包括生物反应器，所述的生物反应器通过循环水泵与超滤膜组件相 连接，所述的超滤膜组件上开有净水出口和浓缩污水出口，所述的浓缩污水出 口通过污水管与污水储存箱相连通，所述的污水储存箱通过污水管与位于生物 反应器内的喷射管相连接，所述的污水储存箱内设有能够将污水泵入喷射管中 的污水水泵，所述的喷射管与进气管相连接且连接处设有喷射头，所述的进气 管与气泵相连接，所述的喷射头包括混合腔，所述的混合腔通过气道与进气管 相连接，所述的混合腔通过水道与喷射管相连接，所述的喷射头上开有与混合 腔相连通的喷出口，所述的喷出口与扩压管相连接，所述的扩压管的直径沿着 喷出方向逐渐增大，所述的超滤膜组件包括外壳体，所述的外壳体内设有具有 排孔的中空管，所述的中空管的外壁上由内到外依次设有导流层、超滤膜层和 隔网层，所述的外壳体的一端设有与中空管相垂直的预过滤网。循环水泵将生 物反应器中的污水泵入到超滤膜组件中进行过滤，污水先经预过滤网过滤较大 的杂质，然后通过超滤膜层对污水进行过滤处理，隔网层对超滤膜层具有保护 作用，导流层对过滤后的净水具有导流作用，使其迅速进入到中空管中，通过 净水出口排出，浓缩污水则通过浓缩污水出口流入到污水储存箱，污水水泵将 浓缩污水重新泵入到喷射管中，进气管和喷射管相连接，浓缩污水喷射时利于 气体的溶入，带有溶解氧的浓缩污水进入到生物反应器，对生物反应器具有曝 气作用，扩压管对喷射的浓缩污水具有扩大作用，整体设计合理结构简单，实 用性强。
在上述的带有超滤膜的污水处理系统中，所述的扩压管与垂直插入生物反 应器底部的导流管相连接，所述的导流管通过外管与鼓风机相连接。导流管对 扩压后的浓缩污水具有导流作用，引导浓缩污水进入到生物反应器底部，鼓风 机作为曝气的第二种选择，灵活性强。
在上述的带有超滤膜的污水处理系统中，所述的导流管包括直管体，所述 的直管体的下端连接有扩大管，所述的扩大管的直径由上到下逐渐增大，所述 的扩大管的出口端设有连接有扩大器，所述的扩大器包括平板，所述的平板的 四周设有围边。扩大器利于浓缩污水对生物反应器底部进行有区域的曝气，提 高曝气的效率。
与现有的技术相比，本带有超滤膜的污水处理系统的优点在于：
第一，循环水泵2将生物反应器1中的污水泵入到超滤膜组件中进行过滤， 污水先经预过滤网17过滤较大的杂质，然后通过超滤膜层15对污水进行过滤 处理，隔网层16对超滤膜层15具有保护作用，导流层14对过滤后的净水具有 导流作用，使其迅速进入到中空管13中，通过净水出口排出，浓缩污水则通过 浓缩污水出口流入到污水储存箱4，污水水泵6将浓缩污水重新泵入到喷射管5 中，进气管7和喷射管5相连接，浓缩污水喷射时利于气体的溶入，带有溶解 氧的浓缩污水进入到生物反应器1，对生物反应器1具有曝气作用，扩压管11 对喷射的浓缩污水具有扩大作用，整体设计合理结构简单，实用性强。
第二，导流管18对扩压后的浓缩污水具有导流作用，引导浓缩污水进入到 生物反应器1底部，鼓风机23作为曝气的第二种选择，灵活性强。
第三，扩大器利于浓缩污水对生物反应器1底部进行有区域的曝气，提高 曝气的效率。
