申请日2015.05.22
公开(公告)日2015.10.07
IPC分类号C02F103/42; C02F9/04
摘要
本实用新型公开了一种游泳池循环水处理系统，包括与游泳池进水口连接的供水系统、与游泳池出水口连接的排水系统以及与游泳池溢流口连接的溢流系统;所述供水系统包括与游泳池进行水源交换的均衡水箱和使水源交换得以进行的循环水泵装置以及将均衡水箱、循环水泵装置和游泳池进水口依次连接的供水管道;所述溢流系统由溢流排水管组成，该溢流排水管的一端连接游泳池溢流口，溢流排水管的另一端连接均衡水箱。本实用新型的游泳池循环水处理系统经过一系列的净化处理过程，保证水质安全卫生，同时降低游泳池换水次数，具有节能、节水的特点。
权利要求书

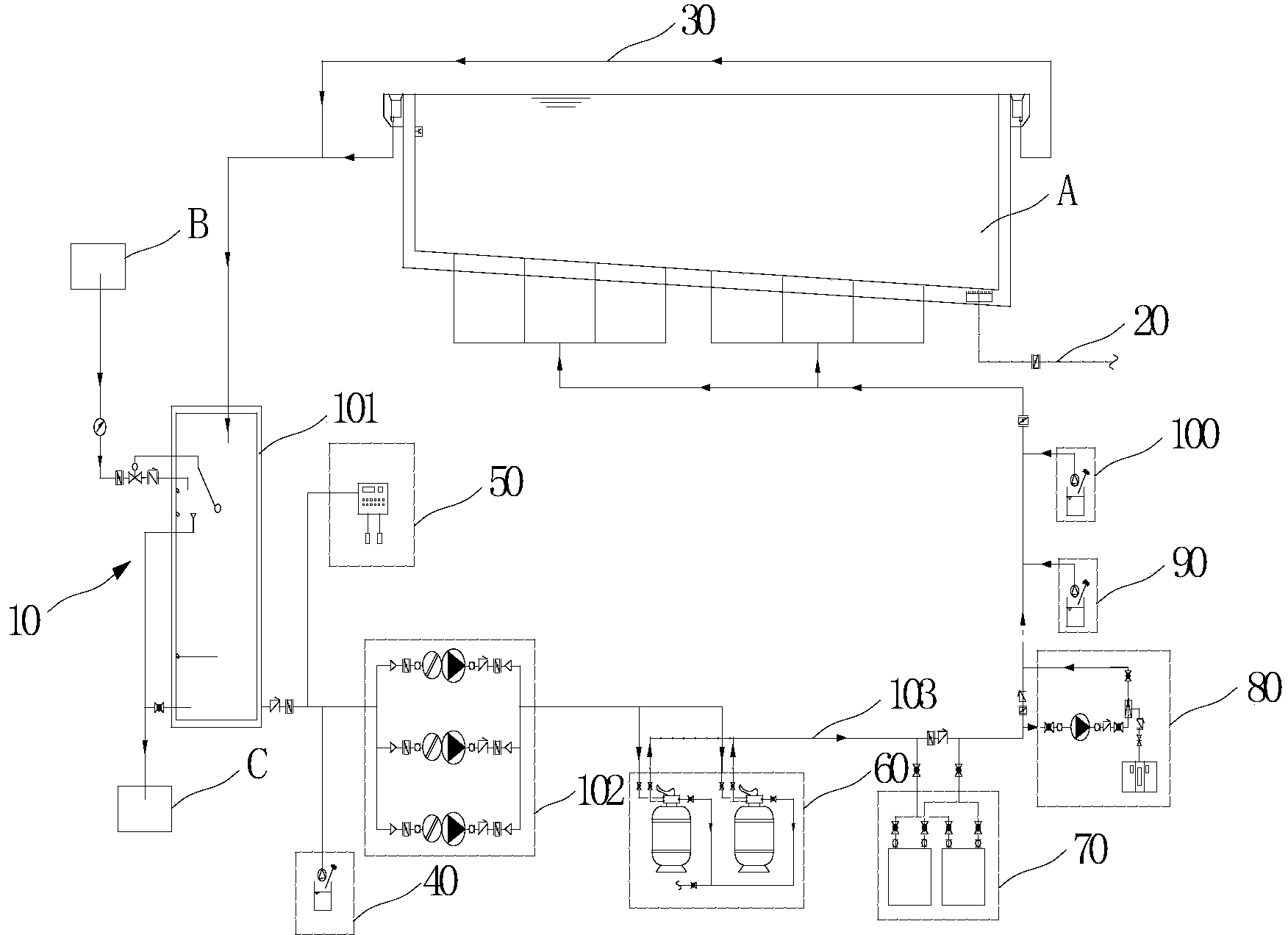

1.一种游泳池循环水处理系统，其特征在于，包括与游泳池进 水口连接的供水系统、与游泳池出水口连接的排水系统以及与游泳池 溢流口连接的溢流系统;所述供水系统包括与游泳池进行水源交换的 均衡水箱和使水源交换得以进行的循环水泵装置以及将均衡水箱、循 环水泵装置和游泳池进水口依次连接的供水管道;所述溢流系统由溢 流排水管组成，该溢流排水管的一端连接游泳池溢流口，溢流排水管 的另一端连接均衡水箱。
2.根据权利要求1所述的游泳池循环水处理系统，其特征在于， 该游泳池循环水处理系统还包括装设在均衡水箱与循环水泵装置之 间的供水管道上的絮凝剂投药装置。
3.根据权利要求1所述的游泳池循环水处理系统，其特征在于， 该游泳池循环水处理系统还包括装设在均衡水箱与循环水泵装置之 间的供水管道上的水质检测仪。
4.根据权利要求1所述的游泳池循环水处理系统，其特征在于， 该游泳池循环水处理系统还包括装设在循环水泵装置与游泳池进水 口之间的供水管道上的过滤装置，该过滤装置由两个过滤砂缸组成， 两个过滤砂缸并联连接在供水管道上。
5.根据权利要求4所述的游泳池循环水处理系统，其特征在于， 该游泳池循环水处理系统还包括装设在过滤装置与游泳池进水口之 间的供水管道上的加热装置，该加热装置由两组热水机组组成，两组 热水机组并联连接在供水管道上。
6.根据权利要求4所述的游泳池循环水处理系统，其特征在于， 该游泳池循环水处理系统还包括装设在过滤装置与游泳池进水口之 间的供水管道上的臭氧消毒装置。
7.根据权利要求4所述的游泳池循环水处理系统，其特征在于， 该游泳池循环水处理系统还包括装设在过滤装置与游泳池进水口之 间的供水管道上的消毒剂投药装置。
8.根据权利要求4所述的游泳池循环水处理系统，其特征在于， 该游泳池循环水处理系统还包括装设在过滤装置与游泳池进水口之 间的供水管道上的PH调节装置。
9.根据权利要求1-8任一项所述的游泳池循环水处理系统，其 特征在于，所述均衡水箱内装设有数个用于检测停泵报警水位的液位 计。
10.根据权利要求1-8任一项所述的游泳池循环水处理系统，其 特征在于，所述循环水泵装置由三组并联连接在供水管道上的循环水 泵组成。
说明书
游泳池循环水处理系统
技术领域
本实用新型涉及游泳池水处理领域，更具体地说，涉及一种节能、 提供优质水源的游泳池循环水处理系统。
背景技术
游泳池作为如今公众娱乐的重要场所，其水质的安全涉及到公众 的人身安全。而游泳池水质的现状令人堪忧，大量的肉眼可见物，以 及强烈的消毒刺激性味道，令公众的身心愉悦大大降低。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的上述缺陷， 提供一种节能、提供优质水源的游泳池循环水处理系统。
本实用新型解决其技术问题所采用的技术方案是：提供一种游泳 池循环水处理系统，包括与游泳池进水口连接的供水系统、与游泳池 出水口连接的排水系统以及与游泳池溢流口连接的溢流系统;所述供 水系统包括与游泳池进行水源交换的均衡水箱和使水源交换得以进 行的循环水泵装置以及将均衡水箱、循环水泵装置和游泳池进水口依 次连接的供水管道;所述溢流系统由溢流排水管组成，该溢流排水管 的一端连接游泳池溢流口，溢流排水管的另一端连接均衡水箱。
本实用新型所述的游泳池循环水处理系统，其中，该游泳池循环 水处理系统还包括装设在均衡水箱与循环水泵装置之间的供水管道 上的絮凝剂投药装置。
本实用新型所述的游泳池循环水处理系统，其中，该游泳池循环 水处理系统还包括装设在均衡水箱与循环水泵装置之间的供水管道 上的水质检测仪。
本实用新型所述的游泳池循环水处理系统，其中，该游泳池循环 水处理系统还包括装设在循环水泵装置与游泳池进水口之间的供水 管道上的过滤装置，该过滤装置由两个过滤砂缸组成，两个过滤砂缸 并联连接在供水管道上。
本实用新型所述的游泳池循环水处理系统，其中，该游泳池循环 水处理系统还包括装设在过滤装置与游泳池进水口之间的供水管道 上的加热装置，该加热装置由两组热水机组组成，两组热水机组并联 连接在供水管道上。
本实用新型所述的游泳池循环水处理系统，其中，该游泳池循环 水处理系统还包括装设在过滤装置与游泳池进水口之间的供水管道 上的臭氧消毒装置。
本实用新型所述的游泳池循环水处理系统，其中，该游泳池循环 水处理系统还包括装设在过滤装置与游泳池进水口之间的供水管道 上的消毒剂投药装置。
本实用新型所述的游泳池循环水处理系统，其中，该游泳池循环 水处理系统还包括装设在过滤装置与游泳池进水口之间的供水管道 上的PH调节装置。
本实用新型所述的游泳池循环水处理系统，其中，所述均衡水箱 内装设有数个用于检测停泵报警水位的液位计。
本实用新型所述的游泳池循环水处理系统，其中，所述循环水泵 装置由三组并联连接在供水管道上的循环水泵组成。
实施本实用新型的游泳池循环水处理系统，具有以下有益效果：
(1)本实用新型的游泳池循环水处理系统经过一系列的净化处 理过程，保证水质安全卫生，同时降低游泳池换水次数，具有节能、 节水的特点;
(2)另外，本实用新型的游泳池循环水处理系统自动化程度高， 安全可靠，易于推广。
