申请日2015.05.22
公开(公告)日2015.10.28
IPC分类号B01D21/02
摘要
本实用新型公开了一种商混泵车洗车降水处理系统，包括箱体，所述箱体的一端部连接有斜槽，所述的箱体和斜槽的内部设有链式刮板机，所述的箱体的一侧设有沉淀槽，所述沉淀槽的顶部设有溢流口，底部设有排渣口，所述箱体的另一侧自上而下依次安装有穿孔管和斜板，所述斜槽的顶端设有排泥口，所述斜板与水平方向夹角为60°夹角;本实用新型的优点在于：处理效果好，提高了工作效率，节约了用水，绿色环保。
权利要求书
1.一种商混泵车洗车降水处理系统，其特征在于：包括箱体，所述箱体的一端部连接有斜槽，所述的箱体和斜槽的内部设有链式刮板机，所述的箱体的一侧设有沉淀槽，所述沉淀槽的顶部设有溢流口，底部设有排渣口，所述箱体的另一侧自上而下依次安装有穿孔管和斜板，所述斜槽的顶端设有排泥口，所述斜板与水平方向夹角为60°夹角;所述斜板的两侧设有挡水板，所述挡水板之间还设有斜管填料;所述斜槽与水平方向夹角为60°，所述斜槽通过支撑杆支撑连接箱体。
说明书
一种商混泵车洗车降水处理系统
技术领域
本实用新型涉及一种水处理系统，具体地说是一种商混泵车洗车降水处理系统，属于水处理系统领域。
背景技术
目前，商品混凝土搅拌站泵车洗车水经砂石分离后，水质还是浑浊，含有大量的水泥、砂石粉以及水泥添加剂，如果不进一步处理，直接外排造成污染，继续作为洗车水循环使用，对管道、水泵等系统造成磨损或堵塞，影响洗车和砂石分离回收系统的运行。浆水不经处理循环使用，还会造成浆水中杂质增多，影响洗车效果，和回收砂石中杂质增多造成回收砂石品质下降。名称为“商混泵车洗车浆水处理回收装置”申请号为“201220402271.6”的中国实用新型专利公开了一种商混泵车洗车浆水处理回收装置，设置一方体带斜槽的由箱体、箱体和斜槽由法兰通过螺栓连接，斜槽与水平方向的夹角β为45°，斜槽通过斜拉杆斜拉连接与箱体，排泥口设置于斜槽上顶端，箱体内立装导流板，依次平装有斜板、支撑、斜管填料、挡水板、压条、穿孔管，设置链式刮板机一头安装在斜板的下底部，另一头通过斜槽与排泥口连接，导流板、斜板、支撑与箱体连接，斜板与水平方向夹角为60°夹角，挡水板通过焊接分别与箱体、导流板、支撑连接，斜管填料通过支撑、挡水板、压条固定，压条通过螺栓与箱体和导流板固定。但是，该装置处理效果较差，工作效率较低。
实用新型内容
为了解决上述问题，本实用新型设计了一种商混泵车洗车降水处理系统，处理效果好，提高了工作效率，节约了用水，绿色环保。
本实用新型的技术方案为：
一种商混泵车洗车降水处理系统，包括箱体，所述箱体的一端部连接有斜槽，所述的箱体和斜槽的内部设有链式刮板机，所述的箱体的一侧设有沉淀槽，所述沉淀槽的顶部设有溢流口，底部设有排渣口，从而实现了固定沉淀物的沉淀和分离，所述箱体的另一侧自上而下依次安装有穿孔管和斜板，所述斜槽的顶端设有排泥口，所述斜板与水平方向夹角为60°夹角，通过斜板能高效分离商混泵车洗车浆水中固体悬浮物，实现清水回用，固体分离出渣。
进一步地，所述斜板的两侧设有挡水板，所述挡水板之间还设有斜管填料，提高了分离效果。
进一步地，所述斜槽与水平方向夹角为60°，所述斜槽通过支撑杆支撑连接箱体，形成稳定结构。
本实用新型的优点在于：处理效果好，提高了工作效率，节约了用水，绿色环保。

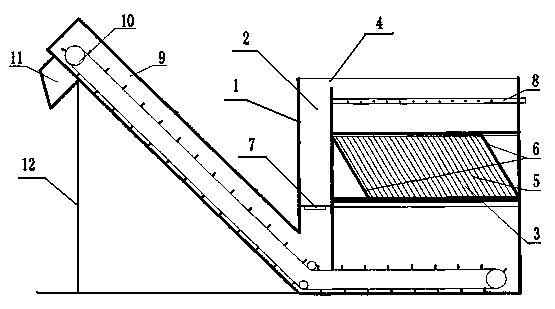

下面结合附图和实施例对本实用新型作进一步说明。
