申请日2015.05.22
公开(公告)日2015.11.04
IPC分类号C02F9/02; C02F1/24; C02F1/44; C02F1/40; C02F1/38
摘要
本实用新型公开了一种海上油田生产水处理系统，包括三相分离器、水力旋流器、气浮装置和集油罐，三相分离器的进水口与油田生产水输送管相连接，所述三相分离器的出水口依次连接有水力旋流器、气浮装置、阻截膜分离机组、保安精滤器、产水缓冲罐和回注水泵，所述阻截膜分离机组由至少两台阻截膜油水分离机并联连接组成，每台阻截膜油水分离机、三相分离器和气浮装置还通过回收油管与集油罐相连接。经本实用新型系统处理后的水质达到空气渗透率>0.05μm2地层回注水的标准要求，可作为油田回注水使用，从而解决了油田生产水的处置问题，避免了对海洋环境的破坏，具有除油效果好、结构紧凑、节约成本、易操作、效率高等优点。
权利要求书
1.一种海上油田生产水处理系统，包括三相分离器、水力旋流器、 气浮装置和集油罐，三相分离器的进水口与油田生产水输送管相连接， 其特征在于，所述三相分离器的出水口依次连接有水力旋流器、气浮 装置、阻截膜分离机组、保安精滤器、产水缓冲罐和回注水泵，所述 阻截膜分离机组由至少两台阻截膜油水分离机并联连接组成，每台阻 截膜油水分离机、三相分离器和气浮装置还通过回收油管与集油罐相 连接。
2.根据权利要求1所述的一种海上油田生产水处理系统，其特征在 于，所述阻截膜分离机组中的其中一台阻截膜油水分离机定期为其他 阻截膜油水分离机提供反冲洗水，反冲洗水出口通过反洗水回流泵与 生产水输送管相连接。
3.根据权利要求1所述的一种海上油田生产水处理系统，其特征在 于，所述三相分离器的顶部还设有排气口。
说明书
一种海上油田生产水处理系统
技术领域
本实用新型涉及水处理领域，更具体的说，是涉及一种海上油田 生产水处理系统。
背景技术
海上油田生产水主要是指从原油中分离出来的含油污水，其中含 有大量的石油烃类物质及固体悬浮物，直接排放会对海洋环境造成严 重破坏。传统的油田生产水处理方式是将油田生产水处理达标后排入 海中，而随着开发进入到中后期，油田需要大量的注入水来提高原油 采出率，越来越多的采油平台选择将生产水处理达到注入水标准后回 注地层，这种处理方法既可以满足采油平台对注入水的需求，又可将 产生的污水充分利用，对保障油田可持续开发并减轻环境污染具有重 要意义。
由于各油田或区域油藏孔隙结构和喉道直径不同，相应的渗透率 也不相同，因此对回注水的水质要求也不尽相同。而近年来海上油田 的开发已进入了低渗透油藏开发阶段，并且会是今后相当长时期的主 要开发对象。石油天然气行业标准《碎屑岩油藏注水水质指标及分析 方法》SY/T5329-2012中对空气渗透率>0.05μm2地层回注标准要求 为：含油量≤15mg/L，悬浮固体含量≤5mg/L，悬浮物粒径中值≤3 μm。目前采油平台生产水多采用传统的处理方式，处理后仅能达到 水中含油量20mg/L以上，悬浮固体含量6～8mg/L，不能满足空气 渗透率>0.05μm2地层回注水的水质标准。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足，提供一种高效 的海上油田生产水处理系统，经处理后，水质达到空气渗透率> 0.05μm2地层回注水的标准要求，可作为油田回注水使用，从而解决 了油田生产水的处置问题，避免了对海洋环境的破坏，具有除油效果 好、结构紧凑、节约成本、易操作、效率高等优点。
本实用新型的目的是通过以下技术方案实现的：

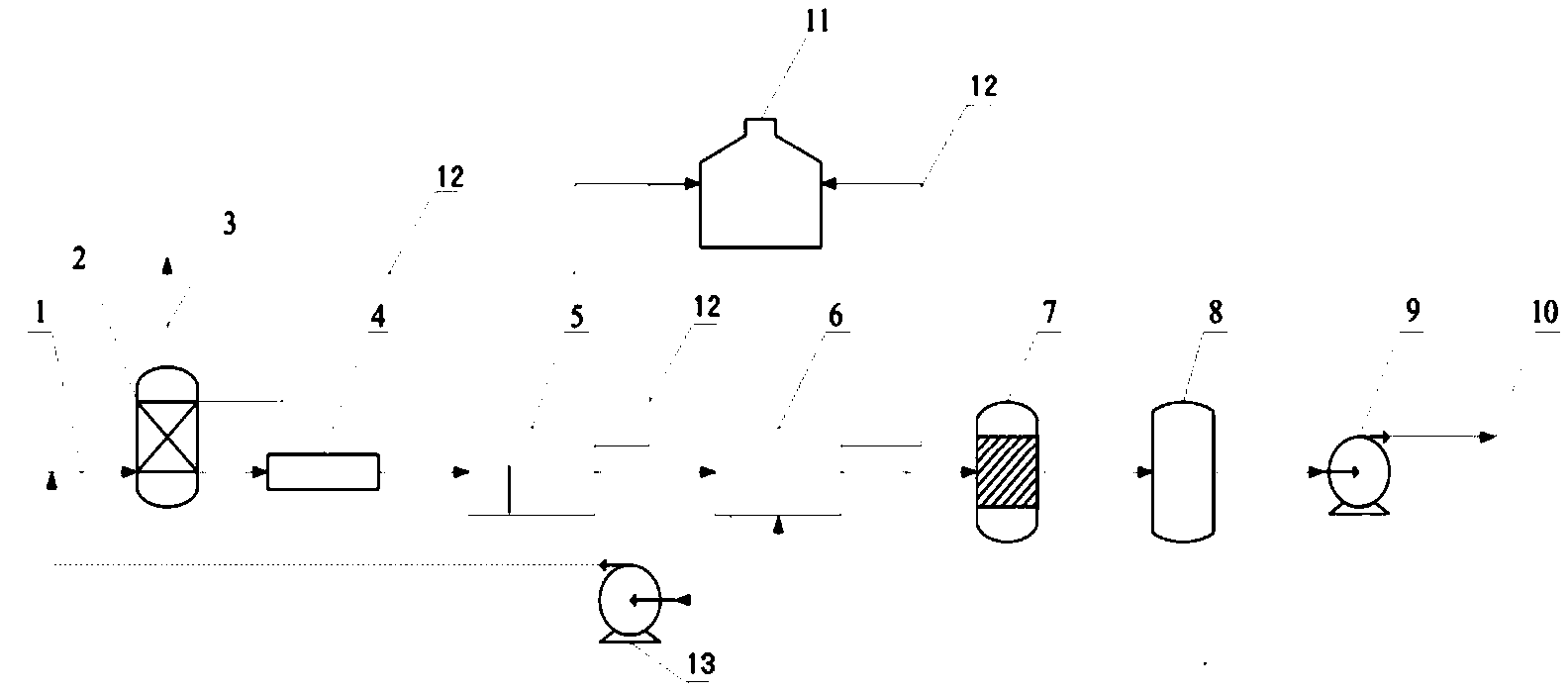

一种海上油田生产水处理系统，包括三相分离器、水力旋流器、 气浮装置和集油罐，三相分离器的进水口与油田生产水输送管相连接， 所述三相分离器的出水口依次连接有水力旋流器、气浮装置、阻截膜 分离机组、保安精滤器、产水缓冲罐和回注水泵，所述阻截膜分离机 组由至少两台阻截膜油水分离机并联连接组成，每台阻截膜油水分离 机、三相分离器和气浮装置还通过回收油管与集油罐相连接。
所述阻截膜分离机组中的其中一台阻截膜油水分离机定期为其 他阻截膜油水分离机提供反冲洗水，反冲洗水出口通过反洗水回流泵 与生产水输送管相连接。
所述三相分离器的顶部设有排气口，底部设有排油口和排水口。
与现有技术相比，本实用新型的技术方案所带来的有益效果是：
1.本实用新型对传统的海上油田生产水处理装置进行了优化，在 原有基础上加入了阻截膜分离机组、保安精滤器及产水缓冲罐，阻截 膜分离机组由至少两台阻截膜油水分离机并联连接组成，每台阻截膜 油水分离机还通过回收油管与集油罐相连接，整体上提升了除油效果， 可保证出水含油量≤5mg/L，悬浮固体含量≤3mg/L，悬浮物粒径中 值≤2μm，满足空气渗透率>0.05μm2地层回注水标准要求。
2.本系统处理过程中避免了大量药剂的使用，节约处置成本，处 理后的油和水可以分别进行回收利用，减轻二次污染，并实现了油田 生产水的资源化再利用，提高了油田的经济效益。
3.本实用新型系统整体结构紧凑、易操作、抗冲击能力强，可满 足海上平台的实际需求。
