申请日2015.05.22
公开(公告)日2015.11.18
IPC分类号F16L39/04; F16L3/16
摘要
本实用新型涉及一种环保污水管道调节装置，包括螺纹柱，包括安装座，所述安装座的左端设有固定块，所述固定块的端部安装有螺杆，所述螺杆的右端安装有旋转座，所述旋转座内安装有转向接头，所述转向接头的中部安装有空心管，所述空心管上安装有软管套，旋转座的端部设有固定板，所述固定板上安装有固定螺钉，所述螺纹柱安装在安装座的上端，螺纹柱的上端安装有卡座，所述卡座的上端安装有管套，所述安装座上还安装有凸耳，所述凸耳的右端设有卡槽，所述固定块还位于安装座的左端。本实用新型通过设置带有软管套的转向接头有助于软管套位置的切换，通过设置带有固定螺钉的旋转座有助于切换不同的工作位置。
权利要求书

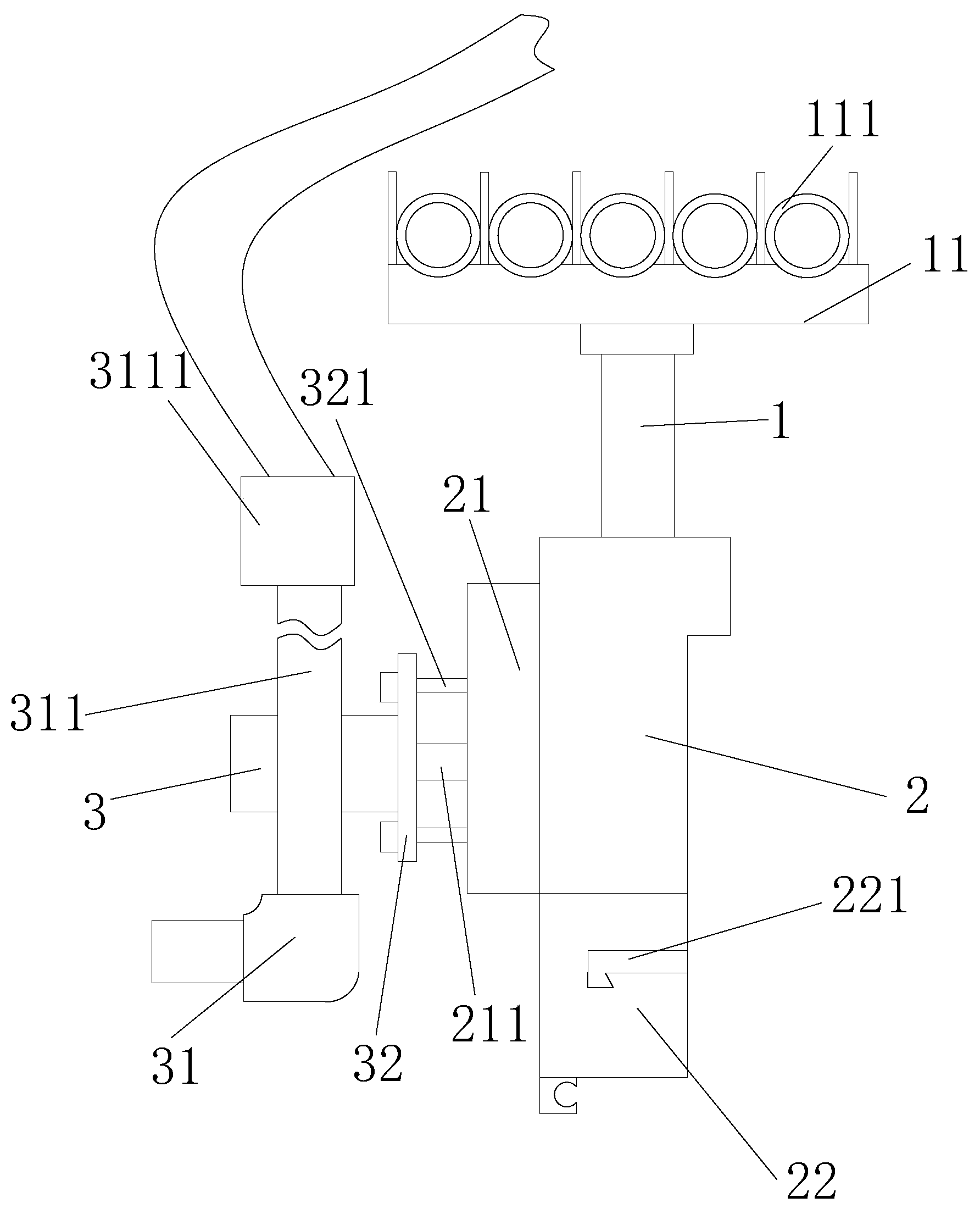

1.一种环保污水管道调节装置，包括螺纹柱(1)，其特征在于：包括 安装座(2)，所述安装座(2)的左端设有固定块(21)，所述固定块(21) 的端部安装有螺杆(211)，所述螺杆(211)的右端安装有旋转座(3)，所 述旋转座(3)内安装有转向接头(31)，所述转向接头(31)的中部安装 有空心管(311)，所述空心管(311)上安装有软管套(3111)，旋转座(3) 的端部设有固定板(32)，所述固定板(32)上安装有固定螺钉(321)。
2.根据权利要求1所述的一种环保污水管道调节装置，其特征在于： 所述螺纹柱(1)安装在安装座(2)的上端，螺纹柱(1)的上端安装有卡 座(11)，所述卡座(11)的上端安装有管套(111)，所述安装座(2)上 还安装有凸耳(22)，所述凸耳(22)的右端设有卡槽(221)，所述固定块 (21)还位于安装座(2)的左端。
3.根据权利要求1所述的一种环保污水管道调节装置，其特征在于： 所述固定块(21)有两个，且均匀安装在安装座(2)的左端。
4.根据权利要求2所述的一种环保污水管道调节装置，其特征在于： 所述管套(111)至少有一个，且均匀安装在卡座(11)的上端。
说明书
一种环保污水管道调节装置
技术领域
本实用新型涉及环保设备辅助装置设计技术领域，尤其涉及一种环保 污水管道调节装置。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产 单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人 认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化 器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保设备还 应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等;同 时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、 压力表、流量监测装置等。环境治理已经是刻不容缓的事情了，我们应该 更注重环保。环保设备应该包括成套设备：如空气净化机，污水处理设备， 臭氧发生器，工业制氧机等。可以在工业或者家庭都能对环境进行治理的 设备。然而，现有市场上的环保污水管道调节装置上缺少有助于软管套位 置的切换的装置，还有的环保污水管道调节装置上缺少有助于切换不同的 工作位置的装置，不能满足实际情况的需求。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种环保污水 管道调节装置。
本实用新型是通过以下技术方案实现：
一种环保污水管道调节装置，包括螺纹柱，包括安装座，所述安装座 的左端设有固定块，所述固定块的端部安装有螺杆，所述螺杆的右端安装 有旋转座，所述旋转座内安装有转向接头，所述转向接头的中部安装有空 心管，所述空心管上安装有软管套，旋转座的端部设有固定板，所述固定 板上安装有固定螺钉。
作为本实用新型的优选技术方案，所述螺纹柱安装在安装座的上端， 螺纹柱的上端安装有卡座，所述卡座的上端安装有管套，所述安装座上还 安装有凸耳，所述凸耳的右端设有卡槽，所述固定块还位于安装座的左端。
作为本实用新型的优选技术方案，所述固定块有两个，且均匀安装在 安装座的左端。
作为本实用新型的优选技术方案，所述管套至少有一个，且均匀安装 在卡座的上端。
现场使用时，操作人员将安装座放置在合适位置，再将安装座固定， 即可进行环保污水管道调节工作。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过设置 带有软管套的转向接头有助于软管套位置的切换，通过设置带有固定螺钉 的旋转座有助于切换不同的工作位置，且结构简单，操作方便，经济实用。
