申请日2015.05.22
公开(公告)日2015.12.02
IPC分类号C02F3/00
摘要
本实用新型属于环保技术领域公开了污水检测循环净化设备，包括污水箱通过过水管连接至进化装置，所述污水箱顶面设置有固定支架、底部锥形漏斗内设置有聚氨酯泡沫层，所述固定支架固定搅拌装置，所述搅拌装置由电机、转轴和搅拌桨叶构成，所述进化装置内设置有生物膜过滤槽和漏斗集水器，所述进化装置底面设置有检测装置，所述检测装置一侧设置有回水管、底端设置有净水管，所述净水管连接至净水箱，所述净水箱底端一侧设置有出水管，所述过水管上设置有流量计，本实用新型降低人工维修检查的次数，提高过滤速率，不仅提高了过滤的速率，且过滤的水质更加的干净无杂质，确保水的质量，结构简单，设计合理。
权利要求书
1.一种污水检测循环净化设备，其特征在于，包括污水箱(16)通过过水管(13)连接至进化装置(5)，所述污水箱(16)顶面设置有固定支架(19)、底部锥形漏斗内设置有聚氨酯泡沫层(15)，所述固定支架(19)固定搅拌装置(1)，所述搅拌装置(1)由电机(2)、转轴(3)和搅拌桨叶(17)构成，所述进化装置(5)内设置有生物膜过滤槽(6)和漏斗集水器(8)，所述进化装置(5)底面设置有检测装置(12)，所述检测装置(12)一侧设置有回水管(7)、底端设置有净水管(11)，所述净水管(11)连接至净水箱(9)，所述净水箱(9)底端一侧设置有出水管(10)，所述过水管(13)上设置有流量计(4)。
2.根据权利要求1所述的一种污水检测循环净化设备，其特征在于，所述电机(2)通过固定支架(19)固定，所述转轴(3)上设置有搅拌桨叶(17)，所述转轴(3)穿过污水箱(16)与电机(2)相连接。
3.根据权利要求1所述的一种污水检测循环净化设备，其特征在于，所述生物膜过滤槽(6)设置在漏斗集水器(8)顶上方。
4.根据权利要求1所述的一种污水检测循环净化设备，其特征在于，所述回水管(7)一端连接在检测装置(12)上、另一端连接在污水箱(16)顶面。
5.根据权利要求1所述的一种污水检测循环净化设备，其特征在于，污水管(18)、过水管(13)、净水管(11)上分别设置有控制阀(14)。
说明书
一种污水检测循环净化设备
技术领域
本实用新型涉及一种污水净化设备，特别涉及一种污水检测循环净化设备，属于环保技术领域。
背景技术
水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题。我国是一个干旱缺水严重的国家。淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有2200立方米，仅为世界平均水平的1/4、美国的1/5，是全球13个人均水资源最贫乏的国家之一;对于污水进化装置的开发研究尤为重要。
目前，现有的一些企业污水处理设备通常在污水箱都会发生堵塞，使得污水处理设备无法使用，需要进行维修而影响污水过滤的效率;有进化装置过滤时，通常难以掌握水管内的水流速度，当水流速度过快，使得过滤不充分，一些杂质未过滤完，就会流出，水管内的水流速度过慢，影响过滤的效率;在对污水进行处理后就直接排出使用，有时候这些污水并没有很好的处理干净，对实际的生产使用存在安全隐;结构复杂，设计不合理。
实用新型内容
本实用新型要解决的技术问题客是服现有的缺陷，提供一种污水检测循环净化设备，采用搅拌装置搅拌、流量计对于流速的检测和检测装置对净化后的水检测,可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：

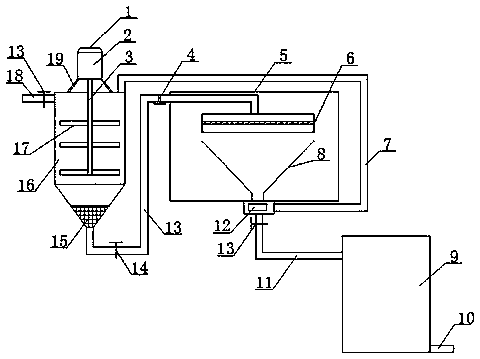

本实用新型一种污水检测循环净化设备，包括污水箱通过过水管连接至进化装置，所述污水箱顶面设置有固定支架、底部锥形漏斗内设置有聚氨酯泡沫层，所述固定支架固定搅拌装置，所述搅拌装置由电机、转轴和搅拌桨叶构成，所述进化装置内设置有生物膜过滤槽和漏斗集水器，所述进化装置底面设置有检测装置，所述检测装置一侧设置有回水管、底端设置有净水管，所述净水管连接至净水箱，所述净水箱底端一侧设置有出水管，所述过水管上设置有流量计。
作为本实用新型的一种优选技术方案，所述电机通过固定支架固定，所述转轴上设置有搅拌桨叶，所述转轴穿过污水箱与电机相连接。
作为本实用新型的一种优选技术方案，所述生物膜过滤槽设置在漏斗集水器顶上方。
作为本实用新型的一种优选技术方案，所述回水管一端连接在检测装置上、另一端连接在污水箱顶面。
作为本实用新型的一种优选技术方案，污水管、过水管、净水管上分别设置有控制阀。
本实用新型所达到的有益效果是：
1、由搅拌装置对污水箱内的污水进行搅拌，使污水箱内的污水始终保持着运动状态，防止污水静止澄清在污水箱底部成块状发生堵塞的现象，降低人工维修检查的次数，提高过滤速率;
2、由流量计对过水管内的流速进行检测，通过控制阀对流速的调整，通过生物膜过滤槽对污水进行过滤，由于污水的流速可以自行控制调整，不仅提高了过滤的速率，且过滤的水质更加的干净无杂质;
3、由检测装置对过滤后的水进行检测，当检测不达标通过回水管在流回污水箱，进行再次过滤净化，致使过滤后的水达标可排出，当水达标后打开控制阀，将达标的水可以先储存在净水箱中，留着生产中使用，节约企业的生产成本，也确保水的质量;
4、结构简单，设计合理。
