申请日2015.05.22
公开(公告)日2016.01.06
IPC分类号C02F9/14
摘要
本实用新型提供养殖废水处理装置，包括臭氧处理器、泵浦系统、主体反应塔，所述泵浦系统包括第一进水泵、第二进水泵和回流泵，所述第一进水泵连接所述臭氧处理器，所述臭氧处理器后依次串接有第二进水泵、主体反应塔，所述沉淀区的出水口通过所述回流泵连接在臭氧处理器上，本实用新型的优点在于：设备占用空间资源小，处理工序简化，效率高，能够应用臭氧-紫外技术对有机物进行有效的氧化;能够应用主反应塔集兼氧区、好氧区、沉淀区于一体，有效除磷脱氮，还设有回流泵，使处理过的废水再次强氧化分解，保证洁净度。
权利要求书
1.养殖废水处理装置，其特征在于，包括臭氧处理器、泵浦系统、主体反应塔，所述泵浦系统包括第一进水泵、第二进水泵和回流泵，所述第一进水泵连接所述臭氧处理器，所述臭氧处理器后依次串接有第二进水泵、主体反应塔。
2.根据权利要求1所述养殖废水处理装置，其特征在于，所述臭氧处理器内设有臭氧发生器、臭氧第一处理区和臭氧第二处理区，臭氧发生器分别与臭氧第一处理区和臭氧第二处理区连通，臭氧第一处理区和臭氧第二处理区均安装有紫外灯。
3.根据权利要求2所述养殖废水处理装置，其特征在于，主反应塔包括兼氧区、好氧区、沉淀区，兼氧区顺次连接好氧区和沉淀区。
4.根据权利要求3所述养殖废水处理装置，其特征在于，所述兼氧区设有穿孔曝气管，所述好氧区设有淹没式多孔曝气头，所述穿孔曝气管与多孔曝气头均与一空气供应装置连接，所述穿孔曝气管与空气供应装置之间设有电磁阀。
5.根据权利要求3所述养殖废水处理装置，其特征在于，所述沉淀区设有斜管式填料。
6.根据权利要求3所述养殖废水处理装置，其特征在于，所述第一进水泵连接在臭氧第一处理区的进水口，所述臭氧第一处理区的出水口通过所述第二进水泵连接兼氧区，所述沉淀区的出水口通过所述回流泵连接在臭氧第二处理区的进水口。
7.根据权利要求2所述养殖废水处理装置，其特征在于，所述紫外灯为30W。
说明书
养殖废水处理装置
技术领域
本实用新型涉及废水处理领域，具体而言，涉及养殖废水处理设备。
背景技术
养殖业规模化和集约化同时，会带来环境问题，养殖场的粪便、清洗后的废水排污需引起重视。养殖废水工艺有多种，但是仍会存在废水处理不充分，环境问题得不到彻底的整治，长此下来环境问题会越来越严峻。
中国发明专利申请公布号为CN104030525A，申请公布日2014年9月10日，名为《一种养殖场废水处理系统》的申请文件中公开了如下结构：包括沉淀池、厌氧反应器、酸碱调节池、生物反应池;沉淀池与废物预处理池、废物预处理池与沼气池、沼气池与沼气处理装置顺次连接，所述的沉淀池与过滤池、过滤池与厌氧反应器、厌氧反应器与酸碱调节池、酸碱调节池与生物反应池顺次连接，所述的厌氧反应器内设置有至少一个厌氧反应罐，厌氧反应罐的进水口与过滤池连接。该系统所用设备众多，处理工序亢长，氨氮去除效果不佳，仅能把大部分氨氮转化为硝化氮，单靠生化措施无法有效处理总磷，占地面积大。
在中国发明专利授权公告号为CN1231421C，授权公告日为2005年12月14日，名为《废水中有机物氧化去除系统与方法》公开了如下结构：模块中包括一臭氧吸入器、一臭氧溶解槽、连接于臭氧溶解槽的一定压阀、一紫外线反应槽、附加纯化组件、回流机构，虽然该系统包括复数个连续串联的模块且结余其中两相邻模块中的一个或多个串联的附加纯化组件，但是核心只在于紫外-臭氧的结合应用技术来分解其中的有机物，对于处理含氮磷的养殖废水，该系统的处理是远远不能达标。
发明内容
本实用新型旨在提供养殖废水处理装置，以解决处理工序亢长，速率低，设备占用空间大，除磷脱氮效果差的问题。

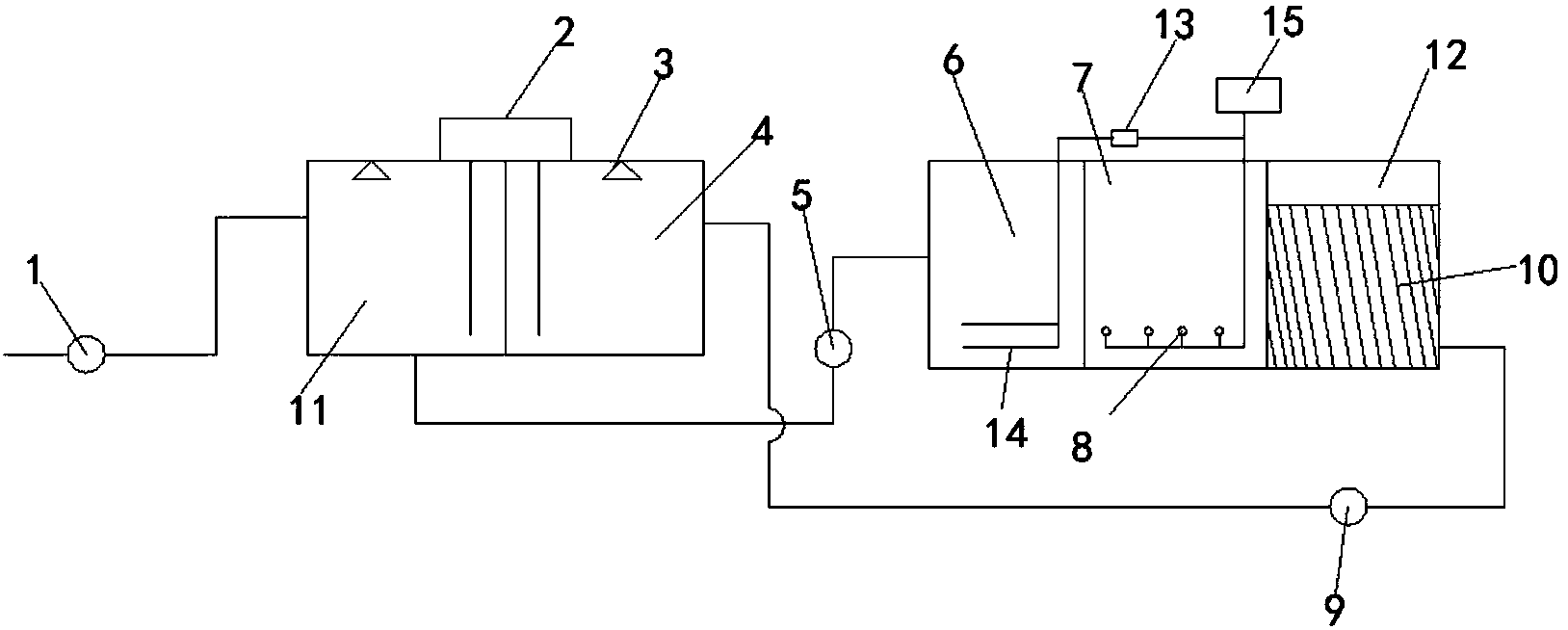

养殖废水处理装置，包括臭氧处理器、泵浦系统、主体反应塔，所述泵浦系统包括第一进水泵、第二进水泵和回流泵，所述第一进水泵连接所述臭氧处理器，所述臭氧处理器后依次串接有第二进水泵、主体反应塔。
进一步地，所述臭氧处理器内设有臭氧发生器、臭氧第一处理区和臭氧第二处理区，臭氧发生器分别与臭氧第一处理区和臭氧第二处理区连通，臭氧第一处理区和臭氧第二处理区均安装有紫外灯。
进一步地，主反应塔包括兼氧区、好氧区、沉淀区，兼氧区顺次连接好氧区和沉淀区。
进一步地，所述兼氧区设有穿孔曝气管，所述好氧区设有淹没式多孔曝气头，所述穿孔曝气管与多孔曝气头均与一空气供应装置连接，所述穿孔曝气管与空气供应装置之间设有电磁阀。
进一步地，所述沉淀区设有斜管式填料。
进一步地，所述第一进水泵连接在臭氧第一处理区的进水口，所述臭氧第一处理区的出水口通过所述第二进水泵连接兼氧区，所述沉淀区的出水口通过所述回流泵连接在臭氧第二处理区的进水口。
进一步地，所述紫外灯为30W。
应用本实用新型的优点在于：设备占用空间资源小，处理工序简化，效率高，能够应用臭氧-紫外技术对有机物进行有效的氧化;能够应用主反应塔集兼氧区、好氧区、沉淀区一体，有效除磷脱氮，还设有回流泵，使处理过的废水再次强氧化分解，保证洁净度。
