申请日2017.10.09
公开(公告)日2017.12.08
IPC分类号C02F1/00
摘要
本发明公开了一种改进型污水处理装置，包括固定安装在基体上的存贮箱以及污水箱，地面中设置有左右伸长且用以置放污水箱的第一滑接腔，第一滑接腔右端上侧设置有槽口，槽口上端安装有盖板，第一滑接腔中设置有驱进装置以及助滑装置，存贮箱底部设置有冲刷管和排污管，冲刷管和排污管上分别安装有第一开合阀和第二开合阀，冲刷管和排污管下端均穿入地面中，且排污管下端设置有第一连接管，第一连接管下端设置有相通第一连接管的第二连接管，第二连接管上设置有第三开合阀，第二连接管底部设置有与冲刷管相通的第一斜角管，第一滑接腔顶壁中固定设置有导流管，导流管中设置有通接槽，导流管左端设置有相通第一连接管的第一导流孔。
权利要求书
1.一种改进型污水处理装置，包括固定安装在基体上的存贮箱以及污水箱，其特征在于：地面中设置有左右伸长且用以置放污水箱的第一滑接腔，第一滑接腔右端上侧设置有槽口，槽口上端安装有盖板，第一滑接腔中设置有驱进装置以及助滑装置，存贮箱右侧端面内设有观察窗，观察窗上设有刻度标识，存贮箱底部设置有冲刷管和排污管，冲刷管和排污管上分别安装有第一开合阀和第二开合阀，冲刷管和排污管下端均穿入地面中，且排污管下端设置有第一连接管，第一连接管下端设置有相通第一连接管的第二连接管，第二连接管上设置有第三开合阀，第二连接管底部设置有与冲刷管相通的第一斜角管，第一滑接腔顶壁中固定设置有导流管，导流管中设置有通接槽，导流管左端设置有相通第一连接管的第一导流孔，导流管右端位于第一导流孔下方设置有第二导流孔第二导流孔右端设置有相通第一滑接腔的第二斜角管，通接槽中滑接安装有平衡块，平衡块上端面固定设置有闭紧块，闭紧块设置有斜角面，导流管上端还设置有安接槽，安接槽底部固定式设置有第一卡块，平衡块下端固定设置有贯穿第一卡块并向下伸长的下顶板，安接槽底壁上固定安装有具有断层的第一电接条，安接槽顶壁固定安装有具有断层的第二电接条，第一电接条与第一开合阀和第二开合阀电接，第二电接条与第三开合阀电接，闭紧块上端设置有上顶板，上顶板上端穿入安接槽中并固定安装有电触条，基体中还设置有用以控制第一开合阀的开合装置。
2.根据权利要求1所述的一种改进型污水处理装置，其特征在于：所述驱进装置包括设置在所述第一滑接腔底部且左右伸长的导接槽，所述导接槽中滑接安装有滑接板，所述滑接板中滑接安装有螺状杆，所述螺状杆左端可运转地安装在所述导接槽左端壁中，右端与固定安装在所述导接槽右端壁中的电转机连接，所述滑接板左上端固定设置有两个夹紧板，两个夹紧板之间设有隔距;所述助滑装置包括滚轮以及滚槽，所述滚轮设置于所述滑接板底部，所述滚槽设置于所述导接槽内底壁，所述滚轮底部穿入所述滚槽中且滚动配合连接。
3.根据权利要求1所述的一种改进型污水处理装置，其特征在于：所述开合装置包括固定安装在基体中的第一安接块以及固定安装在所述第一安接块右端的第二安接块，所述第一安接块中设置有第一滑接槽，所述第二安接块中设置有第二滑接槽，所述第二滑接槽中滑接安装有顶推块，所述顶推块左端固定设置有第一轴杆和第二轴杆，所述第一滑接槽左端壁上安装有与所述第一轴杆配合且用以控制第一开合阀的第一开合器，所述第一轴杆和第二轴杆左端贯穿所述第二安接块并穿入所述第一滑接槽中，所述第一滑接槽左端壁上安装有与所述第二轴杆配合的第二开合器，所述第二开合器与所述第一电接条电接且用以控制所述第一开合阀开启并控制所述第二开合阀关闭，所述第二滑接槽中还安装有第一弹力件。
4.根据权利要求1所述的一种改进型污水处理装置，其特征在于：所述污水箱中设置有容纳腔，所述容纳腔中左右对等安装有导柱，所述导柱上滑接安装有浮起块，所述浮起块上端面中部处固定安装有突块，所述污水箱上端壁中部处设置有与所述突块相配合的穿孔，所述污水箱上端壁右端设置有相通所述容纳腔的导管，所述导管到所述穿孔的距离与所述下顶板底部到所述第二斜角管底部的距离等同。
5.根据权利要求1所述的一种改进型污水处理装置，其特征在于：地面中还设置有槽口朝上的第二滑接腔，所述第二滑接腔中可上下滑接地安装有滑接块，所述第二滑接腔底部固定设置有第三开合器，所述第三开合器用以控制所述第一开合阀关闭并控制所述第二开合阀开启，所述第三开合器与所述第一电接条电接，所述第二滑接腔底壁还安装有与所述滑接块抵靠的第二弹力件，所述第二滑接腔底壁上还固定设置有第二卡块。
说明书
一种改进型污水处理装置
技术领域
本发明涉及污水处理领域，具体地说是一种改进型污水处理装置。
背景技术
在一些污水处理厂内一般都会设有改进型污水处理装置，然而现有的改进型污水处理装置设置模式过于简单，不能对超标严重的污水进行区分存储，同时在对污水箱冲洗过程中易将冲洗后的水与污水混合，因此，大大的增加净化成本以及净化难度。
发明内容
针对上述技术的不足，本发明提出了一种改进型污水处理装置。

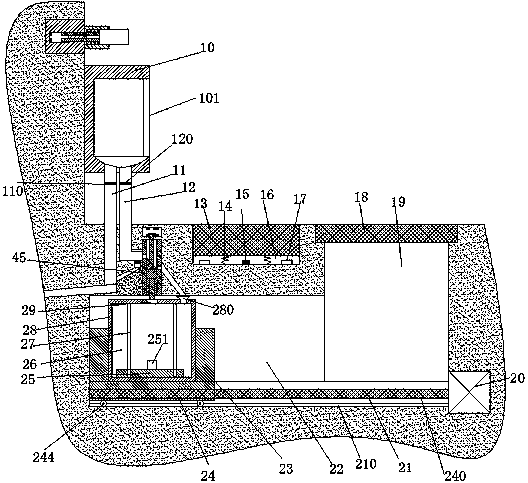

本发明的 一种改进型污水处理装置，包括固定安装在基体上的存贮箱以及污水箱，地面中设置有左右伸长且用以置放所述污水箱的第一滑接腔，所述第一滑接腔右端上侧设置有槽口，所述槽口上端安装有盖板，所述第一滑接腔中设置有驱进装置以及助滑装置，所述存贮箱右侧端面内设有观察窗，所述观察窗上设有刻度标识，所述存贮箱底部设置有冲刷管和排污管，所述冲刷管和排污管上分别安装有第一开合阀和第二开合阀，所述冲刷管和排污管下端均穿入地面中，且所述排污管下端设置有第一连接管，所述第一连接管下端设置有相通所述第一连接管的第二连接管，所述第二连接管上设置有第三开合阀，所述第二连接管底部设置有与所述冲刷管相通的第一斜角管，所述第一滑接腔顶壁中固定设置有导流管，所述导流管中设置有通接槽，所述导流管左端设置有相通所述第一连接管的第一导流孔，所述导流管右端位于所述第一导流孔下方设置有第二导流孔所述第二导流孔右端设置有相通所述第一滑接腔的第二斜角管，所述通接槽中滑接安装有平衡块，所述平衡块上端面固定设置有闭紧块，所述闭紧块设置有斜角面，所述导流管上端还设置有安接槽，所述安接槽底部固定式设置有第一卡块，所述平衡块下端固定设置有贯穿所述第一卡块并向下伸长的下顶板，所述安接槽底壁上固定安装有具有断层的第一电接条，所述安接槽顶壁固定安装有具有断层的第二电接条，所述第一电接条与所述第一开合阀和第二开合阀电接，所述第二电接条与所述第三开合阀电接，所述闭紧块上端设置有上顶板，所述上顶板上端穿入所述安接槽中并固定安装有电触条，基体中还设置有用以控制第一开合阀的开合装置。
进一步的技术方案，所述驱进装置包括设置在所述第一滑接腔底部且左右伸长的导接槽，所述导接槽中滑接安装有滑接板，所述滑接板中滑接安装有螺状杆，所述螺状杆左端可运转地安装在所述导接槽左端壁中，右端与固定安装在所述导接槽右端壁中的电转机连接，所述滑接板左上端固定设置有两个夹紧板，两个夹紧板之间设有隔距，所述隔距用以置放所述污水箱;所述助滑装置包括滚轮以及滚槽，所述滚轮设置于所述滑接板底部，所述滚槽设置于所述导接槽内底壁，所述滚轮底部穿入所述滚槽中且滚动配合连接，通过所述滚轮与所述滚槽的配合连接，可减少所述滑接板左右移动过程中的摩擦力，从而可提高移动时的顺畅性，同时也可避免由于摩擦力过大而产生的噪音。
进一步的技术方案，所述开合装置包括固定安装在基体中的第一安接块以及固定安装在所述第一安接块右端的第二安接块，所述第一安接块中设置有第一滑接槽，所述第二安接块中设置有第二滑接槽，所述第二滑接槽中滑接安装有顶推块，所述顶推块左端固定设置有第一轴杆和第二轴杆，所述第一滑接槽左端壁上安装有与所述第一轴杆配合且用以控制第一开合阀的第一开合器，所述第一轴杆和第二轴杆左端贯穿所述第二安接块并穿入所述第一滑接槽中，所述第一滑接槽左端壁上安装有与所述第二轴杆配合的第二开合器，所述第二开合器与所述第一电接条电接且用以控制所述第一开合阀开启并控制所述第二开合阀关闭，所述第二滑接槽中还安装有第一弹力件，所述第一弹力件用以将所述顶推块向右顶压。
进一步的技术方案，所述污水箱中设置有容纳腔，所述容纳腔中左右对等安装有导柱，所述导柱上滑接安装有浮起块，所述浮起块上端面中部处固定安装有突块，所述污水箱上端壁中部处设置有与所述突块相配合的穿孔，所述污水箱上端壁右端设置有相通所述容纳腔的导管，所述导管到所述穿孔的距离与所述下顶板底部到所述第二斜角管底部的距离等同。
进一步的技术方案，地面中还设置有槽口朝上的第二滑接腔，所述第二滑接腔中可上下滑接地安装有滑接块，所述第二滑接腔底部固定设置有第三开合器，所述第三开合器用以控制所述第一开合阀关闭并控制所述第二开合阀开启，所述第三开合器与所述第一电接条电接，所述第二滑接腔底壁还安装有与所述滑接块抵靠的第二弹力件，所述第二弹力件用以将所述滑接块向上顶压，所述第二滑接腔底壁上还固定设置有第二卡块。
本发明的有益效果是：
由于本发明装置在操作时，操作人员会站在所述滑接块上，所述滑接块会向下滑动并开启所述第三开合器，所述第三开合器可所述第一开合阀关闭并控制所述第二开合阀开启，因此，污水只能会从所述排污管中流下，并经过所述第一连接管、斜角面、第二斜角管而流入到所述污水箱中，排污结束后，将所述顶推块向左顶压，所述顶推块可驱动所述第一轴杆和第二轴杆向左滑动，所述第一轴杆和第二轴杆可分别开启所述第一开合器和第二开合器，所述第二开合器被开启时可控制所述第一开合阀开启并控制所述第二开合阀关闭，而所述第一开合器被开启时可控制第一开合阀打开对存贮箱进行冲洗，而冲洗的水只能从所述冲刷管中流出，因此，本发明装置中的冲洗水不会与污水混合，从而不会增加污水容量，故可减少净化成本以及净化难度;
由于所述浮起块可随着污水的增多而不断上升，当所述污水箱中的污水装满时，所述突块会贯穿所述穿孔而将所述下顶板向上顶起，所述下顶板可带动所述闭紧块将所述第一导流孔和第二导流孔密封，且所述上顶板会带动所述电触条脱离所述第一电接条并与所述第二电接条接触，由此，所述第三开合器和第二开合器会断电，而所述第三开合阀可开启，从而所述排污管中多余的污水会从所述第二连接管和第一斜角管流入到所述冲刷管中，故在更换污水箱时可避免排污管中多余的污水流落到第一滑接腔中;
本发明装置结构简单，使用方便，设计合理。
