申请日2017.10.10
公开(公告)日2018.01.09
IPC分类号B08B11/04; B08B1/00; C02F11/12
摘要
本发明公开了一种用于湿污泥干燥装置透光玻璃的清洁装置，包括安装架和输送皮带，所述安装架上部内侧水平焊接固定有固定夹具，所述固定夹具之间安装有高透光玻璃，所述安装架内侧下部焊接的安装位中安装有支撑架，所述支撑架之间安装有输送皮带，所述输送皮带外表面两侧通过粘合剂粘合有连接座，所述连接座的内部关于其垂直安装有支架，一对相互对应的支架之间上部焊接固定的固定套内安装有清洁条，清洁条两端焊接固定的固定轴。该用于湿污泥干燥装置透光玻璃的清洁装置，输送皮带带动清洁条运动对玻璃进行清洁;同时呈三角形安装的刷条，适时更换刷条，提高高透光玻璃内表面清洁的效果。
权利要求书

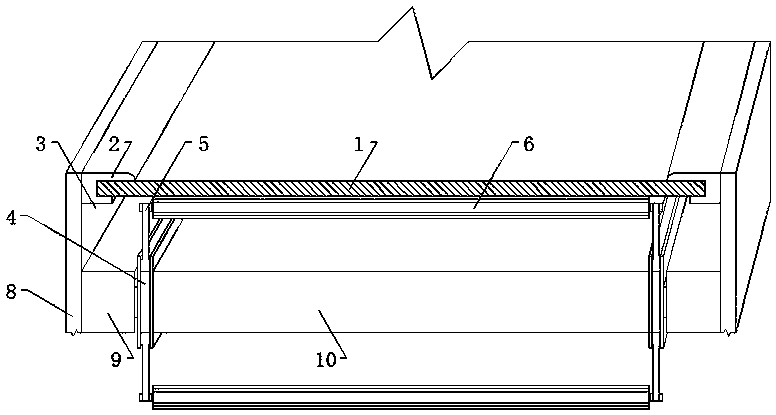

1.一种用于湿污泥干燥装置透光玻璃的清洁装置，包括安装架(8)和输送皮带(10)，其特征在于：所述安装架(8)上部内侧水平焊接固定有固定夹具(2)，所述固定夹具(2)之间安装有高透光玻璃(1)，所述安装架(8)内侧下部焊接的安装位中安装有支撑架(9)，所述支撑架(9)之间安装有输送皮带(10)，所述输送皮带(10)外表面两侧通过粘合剂粘合有连接座(4)，所述连接座(4)的内部关于其垂直安装有支架(5)，一对相互对应的支架(5)之间上部焊接固定的固定套内安装有清洁条(6)，所述清洁条(6)两端焊接固定的固定轴。
2.根据权利要求1所述的一种用于湿污泥干燥装置透光玻璃的清洁装置，其特征在于：所述连接座(4)本体切割的凹槽底部焊接固定有螺柱(7)，所述支架(5)本体底部切削有与螺柱(7)相适应的螺孔，且螺柱(7)螺纹连接在螺孔内部。
3.根据权利要求2所述的一种用于湿污泥干燥装置透光玻璃的清洁装置，其特征在于：所述连接座(4)本体一侧切割的通孔中焊接固定的螺套内螺纹连接有锁定螺栓(11)，且所述锁定螺栓(11)的末端与支架(5)接触。
4.根据权利要求3所述的一种用于湿污泥干燥装置透光玻璃的清洁装置，其特征在于：所述支架(5)本体切割有若干个通孔。
5.根据权利要求1所述的一种用于湿污泥干燥装置透光玻璃的清洁装置，其特征在于：所述清洁条(6)包括主轴(61)、安装壳(62)、固定座(63)和刷条(64)，所述安装壳(62)安装在主轴(61)的外周面，所述安装壳(62)外缘的安装位中焊接固定有固定座(63)，所述固定座(63)内嵌合安装有刷条(64)。
6.根据权利要求5所述的一种用于湿污泥干燥装置透光玻璃的清洁装置，其特征在于：所述固定座(63)侧面切削的螺孔中安装有螺杆，且螺杆的另一端与刷条(64)接触。
说明书
一种用于湿污泥干燥装置透光玻璃的清洁装置
技术领域
本发明属于清洁装置技术领域，具体涉及一种用于湿污泥干燥装置透光玻璃的清洁装置。
背景技术
太阳能是地球上人类使用的能源中的重要组成部分，太阳能由于其能源广泛，清洁干净没有任何污染，对于太阳能的利用越来越引起人们的重视。利用太阳能的热量是社会发展的一种需求，在环境治理方面对太阳能利用的项目很少。现可利用太阳能蒸发装置对污泥进行处理。
经过高温烘干的湿泥中蒸发出来的水蒸气会在高透光玻璃的内表面凝结成水，降低玻璃的透光性，尤其是混合一些灰尘之后玻璃的透光性会大大降低，故需要一种对玻璃内表面进行清洁的装置。
发明内容
本发明的目的在于提供一种用于湿污泥干燥装置透光玻璃的清洁装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于湿污泥干燥装置透光玻璃的清洁装置，包括安装架和输送皮带，所述安装架上部内侧水平焊接固定有固定夹具，所述固定夹具之间安装有高透光玻璃，所述安装架内侧下部焊接的安装位中安装有支撑架，所述支撑架之间安装有输送皮带，所述输送皮带外表面两侧通过粘合剂粘合有连接座，所述连接座的内部关于其垂直安装有支架，一对相互对应的支架之间上部焊接固定的固定套内安装有清洁条，所述清洁条两端焊接固定的固定轴。
优选的，所述连接座本体切割的凹槽底部焊接固定有螺柱，所述支架本体底部切削有与螺柱相适应的螺孔，且螺柱螺纹连接在螺孔内部。
优选的，所述连接座本体一侧切割的通孔中焊接固定的螺套内螺纹连接有锁定螺栓，且所述锁定螺栓的末端与支架接触。
优选的，所述支架本体切割有若干个通孔。
优选的，所述清洁条包括主轴、安装壳、固定座和刷条，所述安装壳安装在主轴的外周面，所述安装壳外缘的安装位中焊接固定有固定座，所述固定座内嵌合安装有刷条。
优选的，所述固定座侧面切削的螺孔中安装有螺杆，且螺杆的另一端与刷条接触。
本发明的技术效果和优点：该用于湿污泥干燥装置透光玻璃的清洁装置，通过截面呈三角形的安装壳，实现了安装多条刷条，三角形的安装壳三个拐角可一次性安装多条刷条，提高整个清洁周期的长度，简化刷条更换的过程，同时可以提高清洁的效果;通过输送皮带的运动带动清洁条对高透光玻璃进行清洁，实现了一次工作多种效果，不需要设置额外的驱动设备驱动清洁条工作，简化装置的组成部件，提高装置的可靠性。
