申请日2017.10.10
公开(公告)日2018.01.19
IPC分类号C02F9/14; A01K63/04; C02F103/20
摘要
本发明公开了一种零排放式污水处理系统，包括依次沉淀池，所述的沉淀池通过输水管与净化过滤环道连接，所述的沉淀池的结构，包括设置在沉淀池上的进水管，所述的沉淀池靠近输水管的位置设置有一个滗水器，所述的进水管的相对位置还设置有一个排空孔和排泥孔，所述的沉淀池及净化环道均布置在鱼池岸边。解决鱼池水质污染严重的问题。本发明还公开了利用该处理系统进行污水处理的方法。
权利要求书

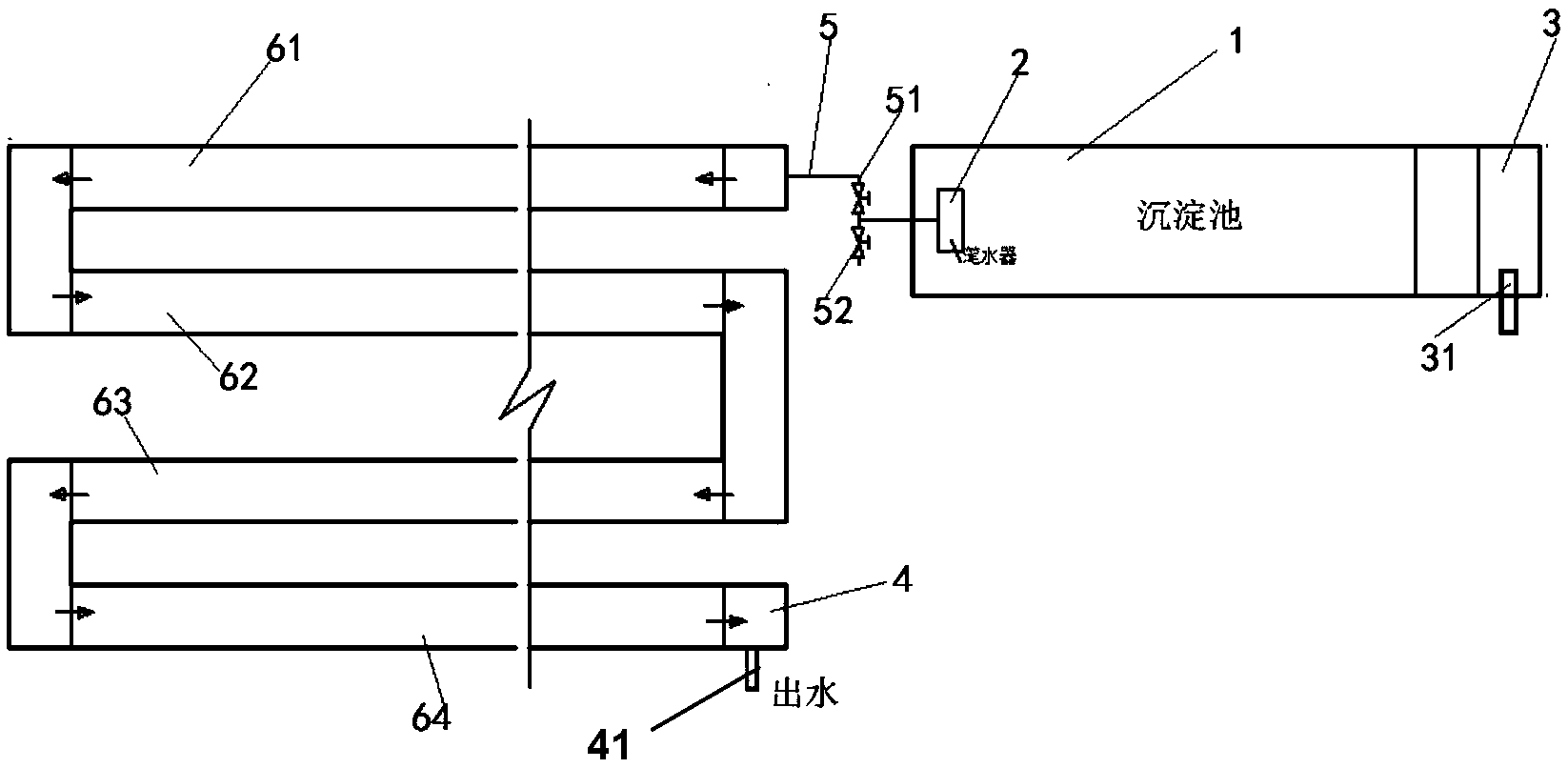

1.一种零排放式污水处理系统，其特征在于，包括依次沉淀池(1)，所述的沉淀池(1)通过输水管与净化过滤环道(6)连接，所述的沉淀池的结构，包括设置在沉淀池上的进水管(31)，所述的沉淀池靠近输水管(5)的位置设置有一个滗水器(2)，所述的进水管(31)的相对位置还设置有一个排空孔(32)和排泥孔(33)，所述的沉淀池(1)及净化环道(6)均布置在鱼池岸边。
2.根据权利要求1所述的零排放式污水处理系统，其特征在于，所述的净化过滤环道(6)包括平行设置的四段廊道，这四段廊道依次连接，每段廊道中采用不同的过滤净化结构，所述的四段廊道分别为：水平潜流湿地廊道A(61)，水平潜流湿地廊道B(62)，水平潜流湿地廊道C(63)，水平潜流湿地廊道D(64)。
3.根据权利要求2所述的零排放式污水处理系统，其特征在于，所述的水平潜流湿地廊道A(61)为过滤毛刷区，在此区段内设置有过滤毛刷组(611)，所述的过滤毛刷组(611)每隔10cm设置一组，每组10条毛刷，每组毛刷通过角铁或塑料管打孔悬挂在水平潜流湿地廊道A(61)的侧壁上，形成4米的毛刷过滤区。
4.根据权利要求3所述的零排放式污水处理系统，其特征在于，过滤毛刷采用直径12cm的十字毛刷，长80cm，区域上覆盖黑色遮光板。
5.根据权利要求2所述的零排放式污水处理系统，其特征在于，所述的水平潜流湿地廊道B(62)为生化棉净化区，在水平潜流湿地廊道B(62)的长度方向上每一米设置一块，间隔30cm，形成4米的生物棉过滤净化区。
6.根据权利要求5所述的零排放式污水处理系统，其特征在于，所述的生化棉尺寸是1m*1m厚度20cm，分为透明生化棉和藤棉。在生物棉上定植形成硝化细菌菌膜净化水质，廊道底部铺设石英砂和陶粒。
7.根据权利要求2所述的零排放式污水处理系统，其特征在于，所述的水平潜流湿地廊道C(63)为微生物浮布区，在该位置设置有多个微生物浮布，所述的微生物浮布(631)通过使用固定装置(632)悬挂固定于廊道内，所述的浮布的下端用塑料管内装沙土使之在水中垂直悬吊，所述的多个微生物浮布之间，间隔交错排列。
8.根据权利要求7所述的零排放式污水处理系统，其特征在于，所述的微生物浮布的尺寸为宽0.8m，高60cm。所述的微生物浮布(631)使用透水土工布制成，所述的固定装置(632)为塑料管或角铁。
9.根据权利要求2所述的零排放式污水处理系统，其特征在于，所述的水平潜流湿地廊道D(64)为陶粒挺水植物栽种区段，其中填充大规格和中规格混合水(641)陶粒，陶粒用空心砖砌墙隔断，底部铺设两层空心砖(642)，上铺设50cm陶粒。
10.利用简易零排放式鱼池污水处理系统进行的过滤方法，属于间接净化法，其特征在于，具体按照以下步骤实施：
步骤1，利用抽水设备将水抽上岸，让污水进入图1中的沉淀池中进行沉淀，筛网过滤首先去除树叶、垃圾等较大的悬浮物，采用物理沉淀工艺进一步去除悬浮物;
步骤2，经过沉淀后的污水流过净化环道，
所述的净化环道包括四部分，依次为水平潜流湿地廊道A(61)，水平潜流湿地廊道B(62)，水平潜流湿地廊道C(63)，水平潜流湿地廊道D(64)，所述的净化环道采用粗大的塑料排水管，管子上部水平截掉1/3，在管道底部铺设石英砂，陶粒，并在管道上部水面上分段种植栽植根系发达的常绿水生植物。
步骤3，经过处理的水从图1中水平潜流湿地廊道4的出水处重新流入鱼池中，完成对鱼池污水的净化过程。
说明书
一种零排放式污水处理系统及处理方法
技术领域
本发明属于鱼池污染治理领域，涉及一种零排放式污水处理系统，本发明还涉及利用该处理系统进行水处理的方法。
背景技术
箱式养鱼由于养殖量大，鱼类的排泄物与残饵大量积累，从而使腐生的细菌增长，造成水质的恶化，产生碳化物，使池水污浊不清，发绿变臭，影响观瞻、危害鱼类的健康。而且会造成绿藻的大量繁殖，消耗池中仅有的氧气，更容易使鱼缺氧。若频繁换水，会引起温度、酸碱度及溶解氧等经常改变，影响到有益的菌类的繁殖和硝化作用;水质及水温的过大变化都会影响鱼类的生长及危害鱼类的健康。
常规高密度养殖方法，其氨态氮和活性磷酸盐的浓度比一般池塘增加7.3和10.3倍，引起池塘水质富营养化，水质cod超标，有害藻类和细菌的过度繁殖造成的水质恶化，残饵和粪便堆积在池塘底部不能有效分解氧化产生多种有害因子。水生养殖动物环境恶化引起的病菌感染和环境应激，给淡水养殖业带来巨大损失。同时后期治理污染的费用较大。
基于以上原因，遵循“节能、减排、减污、增效”的原则，项目拟对箱式养鱼粪水进行处理回用，改善鱼池水质，实现废水零排放。
发明内容
本发明的目的是提供一种零排放式污水处理系统，解决鱼池水质污染严重的问题。
本发明所采用的技术方案是：一种零排放式污水处理系统，包括依次沉淀池，所述的沉淀池通过输水管与净化过滤环道连接，所述的沉淀池的结构，包括设置在沉淀池上的进水管，所述的沉淀池靠近输水管的位置设置有一个滗水器，所述的进水管的相对位置还设置有一个排空孔和排泥孔，所述的沉淀池及净化环道均布置在鱼池岸边。
本发明的特点还在于，
所述的净化过滤环道包括平行设置的四段廊道，这四段廊道依次连接，每段廊道中采用不同的过滤净化结构，所述的四段廊道分别为：水平潜流湿地廊道A，水平潜流湿地廊道B，水平潜流湿地廊道C，水平潜流湿地廊道D。
水平潜流湿地廊道A为过滤毛刷区，其结构如图所示，在此区段内设置有过滤毛刷组，所述的过滤毛刷组每隔10cm设置一组，每组10条毛刷，每组毛刷通过角铁或塑料管打孔悬挂在水平潜流湿地廊道A的侧壁上，形成4米的毛刷过滤区。
过滤毛刷采用直径12cm的十字毛刷，长80cm，区域上覆盖黑色遮光板。
所述的水平潜流湿地廊道B为生化棉净化区，在水平潜流湿地廊道B的长度方向上每一米设置一块，间隔30cm，形成4米的生物棉过滤净化区。
所述的生化棉尺寸是1m*1m厚度20cm，分为透明生化棉和藤棉。在生物棉上定植形成硝化细菌菌膜净化水质。廊道底部铺设石英砂和陶粒。
所述的水平潜流湿地廊道C为微生物浮布区，在该位置设置有多个微生物浮布，所述的微生物浮布通过使用用角铁或塑料管悬挂固定于廊道内，所述的浮布的下端用塑料管内装沙土使之在水中垂直悬吊。所述的多个微生物浮布之间，间隔交错排列。
所述的微生物浮布的尺寸为宽0.8m，高60cm。所述的微生物浮布使用透水土工布制成。
所述的水平潜流湿地廊道D为陶粒挺水植物栽种区段，其中填充大规格和中规格混合陶粒，陶粒用空心砖砌墙隔断，底部铺设两层空心砖，上铺设50cm陶粒。
本发明的另一目的是提供一种，利用简易零排放式鱼池污水处理系统进行的过滤方法。
本发明的另一技术方案是，利用简易零排放式鱼池污水处理系统进行的过滤方法，属于间接净化法，具体按照以下步骤实施：
步骤1，利用抽水设备将水抽上岸，让污水进入图1中的沉淀池中进行沉淀，筛网过滤首先去除树叶、垃圾等较大的悬浮物，采用物理沉淀工艺进一步去除悬浮物;
步骤2，经过沉淀后的污水流过净化环道，
所述的净化环道包括四部分，依次为水平潜流湿地廊道A，水平潜流湿地廊道B，水平潜流湿地廊道C，水平潜流湿地廊道D，所述的净化环道采用粗大的塑料排水管，管子上部水平截掉1/3，在管道底部铺设石英砂，陶粒，并在管道上部水面上分段种植栽植根系发达的常绿水生植物。
步骤3，经过处理的水从水平潜流湿地廊道的出水处重新流入鱼池中，完成对鱼池污水的净化过程。
本发明的有益效果是：本发明的一种零排放式污水处理系统及方法，结构简单、操作方便且实用性很强。通过过滤法把水抽上岸，经过沉淀池，过滤环道对污水进行沉淀、过滤，使得污水经过滤处理后再重新回到水池中。形成半封闭节能减排的自净化体系的循环水养殖系统，解决了水产品养殖业长期以来存在的缺乏有效的鱼粪处理方法，从而导致水质污染严重的问题，并形成半封闭节能减排的自净化体系的循环水养殖系统，实现了污水零排放。
