申请日2017.10.10
公开(公告)日2018.02.02
IPC分类号B01D36/02
摘要
本发明公开了板框式污水处理设备，包括进水管，所述进水管连接在过滤箱的顶部一侧，过滤箱的侧面设有板框过滤器，过滤箱的内部设有多个相互平行的第一隔板、第二隔板和第三隔板，其中，第二隔板位于第一隔板与第三隔板之间，第一隔板、第二隔板和第三隔板将过滤箱的内部分割成四个不同大小的区域，位于第二防漏网上方的第三区域中填充有过滤介质，第三区域的中部安装有搅拌装置，位于第四区域的过滤箱的侧面上部连接有管道，管道的下端连接有板框过滤器，板框过滤器的下端连接有出水管。本发明过滤效率高，效果好，更加节省成本，过滤介质使用寿命久，适合推广。
权利要求书

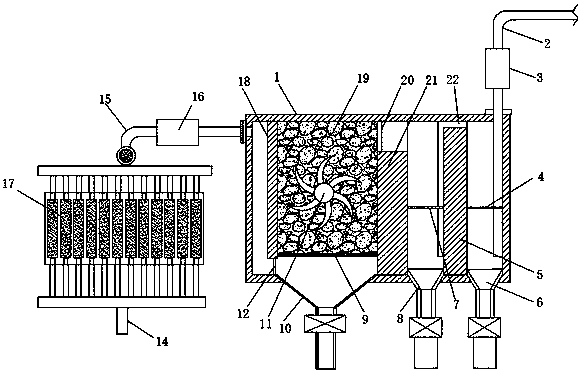

1.板框式污水处理设备，包括进水管(2)，其特征在于，所述进水管(2)连接在过滤箱(1)的顶部一侧，过滤箱(1)的侧面设有板框过滤器(17)，过滤箱(1)的内部设有多个相互平行的第一隔板(5)、第二隔板(21)和第三隔板(18)，其中，第二隔板(21)位于第一隔板(5)与第三隔板(18)之间，第一隔板(5)、第二隔板(21)和第三隔板(18)将过滤箱(1)的内部分割成四个不同大小的区域，第一隔板(5)与过滤箱(1)的侧壁形成第一区域，第一隔板(5)与第二隔板(21)之间形成第二区域，第二隔板(21)与第三隔板(18)之间形成第三区域，第三隔板(18)与过滤箱(1)侧壁形成第四区域，所述进水管(2)的下端延伸至第一区域的下部，第一区域的中部安装有第一过滤网(4)，第一隔板(5)的上端连接有连接管(22)，连接管(22)的一端设在第一区域中，另一端延伸至第二区域的下部，第二区域的中部安装有第二过滤网(7)，所述第二隔板(21)的顶部安装有第一防漏网(20)，第三区域的下部设有第二防漏网(9)，第三隔板(18)的下端安装有第三防漏网(12)，位于第二防漏网(9)上方的第三区域中填充有过滤介质(19)，第三区域的中部安装有搅拌装置，位于第四区域的过滤箱(1)的侧面上部连接有管道(15)，管道(15)的下端连接有板框过滤器(17)，板框过滤器(17)的下端连接有出水管(14)。
2.根据权利要求1所述的板框式污水处理设备，其特征在于，所述第一隔板(5)和第二隔板(21)的上端均与过滤箱(1)的内顶部之间留有间隙，而第三隔板(18)的下端与过滤箱(1)的内底部之间留有间隙。
3.根据权利要求1所述的板框式污水处理设备，其特征在于，所述搅拌装置包括驱动电机(23)和搅拌叶片(11)，其中驱动电机(23)安装在过滤箱(1)的侧面中部，驱动电机(23)的输出轴延伸至箱体内部并安装有搅拌叶片(11)。
4.根据权利要求1所述的板框式污水处理设备，其特征在于，所述过滤介质(19)采用石英砂、活性炭、稀土瓷砂和活性氧化铝中的一种。
5.根据权利要求1所述的板框式污水处理设备，其特征在于，所述板框过滤器(17)包括不锈钢中空壳体，中空壳体内设有多个滤芯管，滤芯管中填充有石英砂、活性炭、稀土瓷砂和活性氧化铝混合的填料。
6.根据权利要求1所述的板框式污水处理设备，其特征在于，所述进水管(2)和管道(15)上分别安装有第一增压泵(3)和第二增压泵(16)。
7.根据权利要求1所述的板框式污水处理设备，其特征在于，所述第一区域、第二区域和第三区域的底部分别连接有第一出淤泥斗(6)、第二出淤泥斗(8)和第三出淤泥斗(10)，第一出淤泥斗(6)、第二出淤泥斗(8)和第三出淤泥斗(10)的下端均安装有调节阀门。
8.板框式污水处理设备的污水处理方法，其特征在于，首先将污水预进水管(2)连接，然后打开增压泵(3)，从而使水流进而过滤箱(1)的第一区域，污水中的淤泥经过第一过滤网4的过滤，淤泥沉积在第一出淤泥斗(6)中，过滤后的水流向连接管(22)中，再由第二过滤网进一步过滤，更细小的颗粒被拦截沉积下去，二次过滤的水进入过滤介质(19)中，当过滤介质(19)使用时间过长，打开驱动电机(23)，将过滤介质(19)充分搅拌一下，使粘附在过滤介质(19)上的杂质能够掉落出来，从而可以提高过滤介质(19)的使用寿命，过滤后的水经过最后的板框过滤器(17)，彻底被过滤完全，经出水管(14)流出。
说明书
板框式污水处理设备及污水处理方法
技术领域
本发明涉及污水处理设备技术领域，尤其涉及板框式污水处理设备及污水处理方法。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。
农村户用污水一直没有被充分利用起来，人们使用的污水被排放到江河中，造成生态的破坏，现有处理设备处理效率差，成本高，为此，本发明提出一种板框式污水处理设备及污水处理方法，用来解决现有技术的不足。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的板框式污水处理设备及污水处理方法。
为了实现上述目的，本发明采用了如下技术方案：
板框式污水处理设备，包括进水管，所述进水管连接在过滤箱的顶部一侧，过滤箱的侧面设有板框过滤器，过滤箱的内部设有多个相互平行的第一隔板、第二隔板和第三隔板，其中，第二隔板位于第一隔板与第三隔板之间，第一隔板、第二隔板和第三隔板将过滤箱的内部分割成四个不同大小的区域，第一隔板与过滤箱的侧壁形成第一区域，第一隔板与第二隔板之间形成第二区域，第二隔板与第三隔板之间形成第三区域，第三隔板与过滤箱侧壁形成第四区域，所述进水管的下端延伸至第一区域的下部，第一区域的中部安装有第一过滤网，第一隔板的上端连接有连接管，连接管的一端设在第一区域中，另一端延伸至第二区域的下部，第二区域的中部安装有第二过滤网，所述第二隔板的顶部安装有第一防漏网，第三区域的下部设有第二防漏网，第三隔板的下端安装有第三防漏网，位于第二防漏网上方的第三区域中填充有过滤介质，第三区域的中部安装有搅拌装置，位于第四区域的过滤箱的侧面上部连接有管道，管道的下端连接有板框过滤器，板框过滤器的下端连接有出水管。
优选的，所述第一隔板和第二隔板的上端均与过滤箱的内顶部之间留有间隙，而第三隔板的下端与过滤箱的内底部之间留有间隙。
优选的，所述搅拌装置包括驱动电机和搅拌叶片，其中驱动电机安装在过滤箱的侧面中部，驱动电机的输出轴延伸至箱体内部并安装有搅拌叶片。
优选的，所述过滤介质采用石英砂、活性炭、稀土瓷砂和活性氧化铝中的一种。
优选的，所述板框过滤器包括不锈钢中空壳体，中空壳体内设有多个滤芯管，滤芯管中填充有石英砂、活性炭、稀土瓷砂和活性氧化铝混合的填料。
优选的，所述进水管和管道上分别安装有第一增压泵和第二增压泵。
优选的，所述第一区域、第二区域和第三区域的底部分别连接有第一出淤泥斗、第二出淤泥斗和第三出淤泥斗，第一出淤泥斗、第二出淤泥斗和第三出淤泥斗的下端均安装有调节阀门。
板框式污水处理设备的污水处理方法，首先将污水预进水管连接，然后打开增压泵，从而使水流进而过滤箱的第一区域，污水中的淤泥经过第一过滤网的过滤，淤泥沉积在第一出淤泥斗中，过滤后的水流向连接管中，再由第二过滤网进一步过滤，更细小的颗粒被拦截沉积下去，二次过滤的水进入过滤介质中，当过滤介质使用时间过长，打开驱动电机，将过滤介质充分搅拌一下，使粘附在过滤介质上的杂质能够掉落出来，从而可以提高过滤介质的使用寿命，过滤后的水经过最后的板框过滤器，彻底被过滤完全，经出水管流出。
与现有技术相比，本发明的有益效果是：首先将污水预进水管连接，然后打开增压泵，从而使水流进而过滤箱的第一区域，污水中的淤泥经过第一过滤网的过滤，淤泥沉积在第一出淤泥斗中，过滤后的水流向连接管中，再由第二过滤网进一步过滤，更细小的颗粒被拦截沉积下去，二次过滤的水进入过滤介质中，当过滤介质使用时间过长，打开驱动电机，将过滤介质充分搅拌一下，使粘附在过滤介质上的杂质能够掉落出来，从而可以提高过滤介质的使用寿命，过滤后的水经过最后的板框过滤器，彻底被过滤完全，经出水管流出，过滤效率高，效果好，更加节省成本，过滤介质使用寿命久，适合推广。
