申请日2016.05.09
公开(公告)日2016.10.12
IPC分类号F28D7/00
摘要
本实用新型涉及一种干化污泥尾气热回收装置，包括热回收金属箱，以及设于所述热回收金属箱内的第一换热单元和第二换热单元，所述第一换热单元为内部通有循环水的碳钢H型鳍片管，所述第二换热单元为不锈钢波节管，所述不锈钢波节管的两端分别为低温水进口和高温水出口，所述热回收金属箱具有进气口和出气口。与已有技术相比，本实用新型的有益效果在于：热量回收效果好，节约大量的资源和能源费用，利于绿色环保。
权利要求书

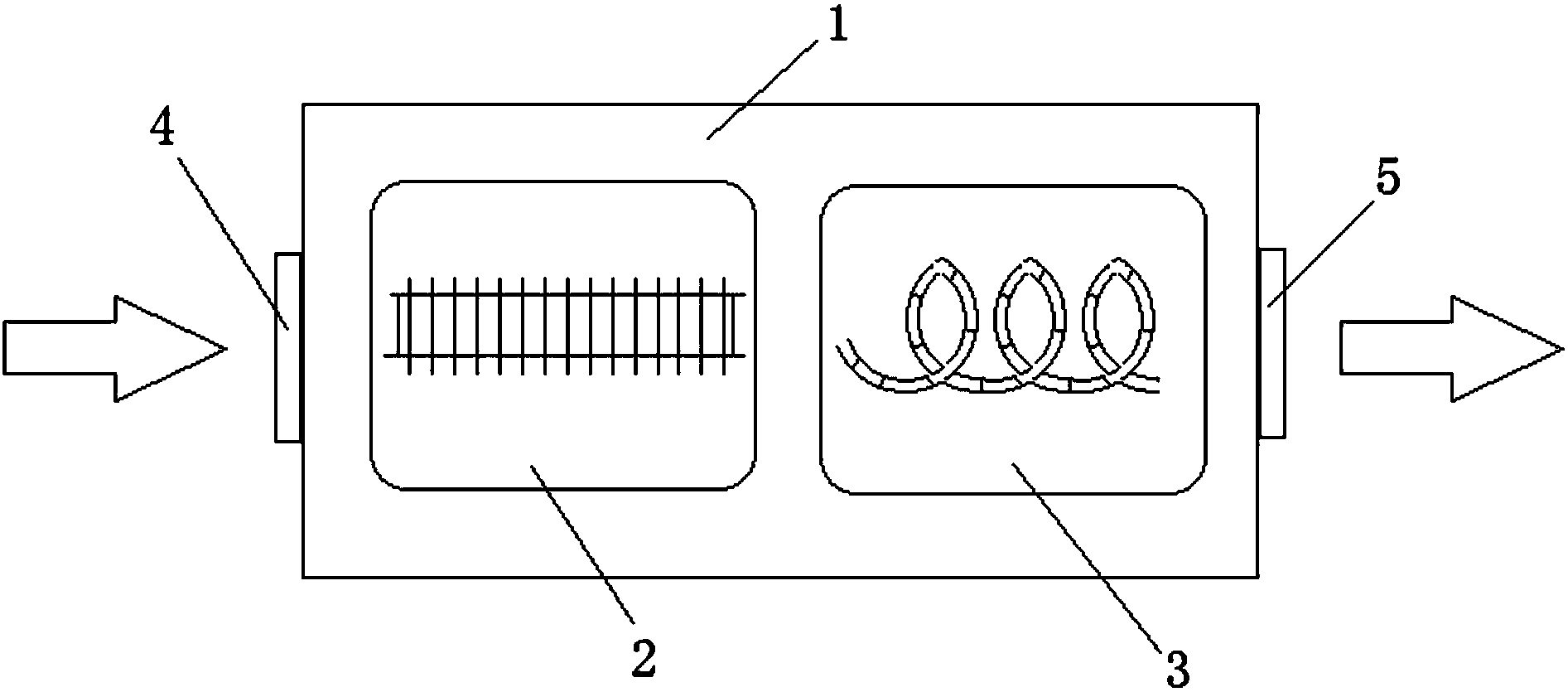

1.一种干化污泥尾气热回收装置，其特征在于，包括热回收金属箱(1)，以及设于所述热回收金属箱(1)内的第一换热单元(2)和第二换热单元(3)，所述第一换热单元(2)为内部通有循环水的碳钢H型鳍片管，所述第二换热单元(3)为不锈钢波节管，所述不锈钢波节管的两端分别为低温水进口和高温水出口，所述热回收金属箱(1)具有进气口(4)和出气口(5)。
2.如权利要求1所述干化污泥尾气热回收装置，其特征在于，所述干化污泥尾气从所述进气口(4)进入后依次经过所述第一换热单元(2)和所述第二换热单元(3)后从所述出气口(5)排出。
3.如权利要求1所述干化污泥尾气热回收装置，其特征在于，所述不锈钢波节管为螺旋型分布。
说明书
一种干化污泥尾气热回收装置
技术领域
本实用新型涉及热回收技术领域，尤其涉及一种干化污泥尾气热回收装置。
背景技术
污泥干化尾气的特点是含粉尘量大、潮湿并带有腐蚀性，温度则普遍在100℃以上，可供回收的热量非常大，如果可以有效地进行回收利用，可以节约大量的资源和能源费用。
实用新型内容
有鉴于此，本实用新型的目的是提供一种干化污泥尾气热回收装置，以解决现有技术中的不足。
为了达到上述目的，本实用新型的目的是通过下述技术方案实现的：
一种干化污泥尾气热回收装置，其中，包括热回收金属箱，以及设于所述热回收金属箱内的第一换热单元和第二换热单元，所述第一换热单元为内部通有循环水的碳钢H型鳍片管，所述第二换热单元为不锈钢波节管，所述不锈钢波节管的两端分别为低温水进口和高温水出口，所述热回收金属箱具有进气口和出气口。
上述干化污泥尾气热回收装置，其中，所述干化污泥尾气从所述进气口进入后依次经过所述第一换热单元和所述第二换热单元后从所述出气口排出。
上述干化污泥尾气热回收装置，其中，所述不锈钢波节管为螺旋型分布。
与已有技术相比，本实用新型的有益效果在于：
热量回收效果好，节约大量的资源和能源费用，利于绿色环保。
