申请日2016.05.30
公开(公告)日2016.08.17
IPC分类号C02F9/14; C02F101/34
摘要
本发明公布了一种渗透膜技术污水处理系统，它包括依次通过管道相连的格栅池、污水调节池、芬顿反应池、曝气生物滤罐装置、膜生物反应器、反渗透膜池;污水调节池包括积水池;积水池上设有进水管、混凝剂管、抽污管，积水池内设置混凝沉淀池，其三边为渗透墙;混凝沉淀池内设有网孔墙;曝气生物滤罐装置包括滤池罐体和反冲罐;反冲罐顶端设置有泄气管，侧边连有进气管;反冲罐内壁设有水位感应器;滤池罐体内设置有上下两层滤体，滤体之间设有出气盘;滤体内设有滤层叶轮，滤体下端连接反洗叶轮;反洗叶轮上设有毛刷，本发明主要针对城市生活垃圾污水进行彻底无害化净化处理，其净化效果好，效率高，且设备运行稳定可靠，使用寿命长，维护方便。

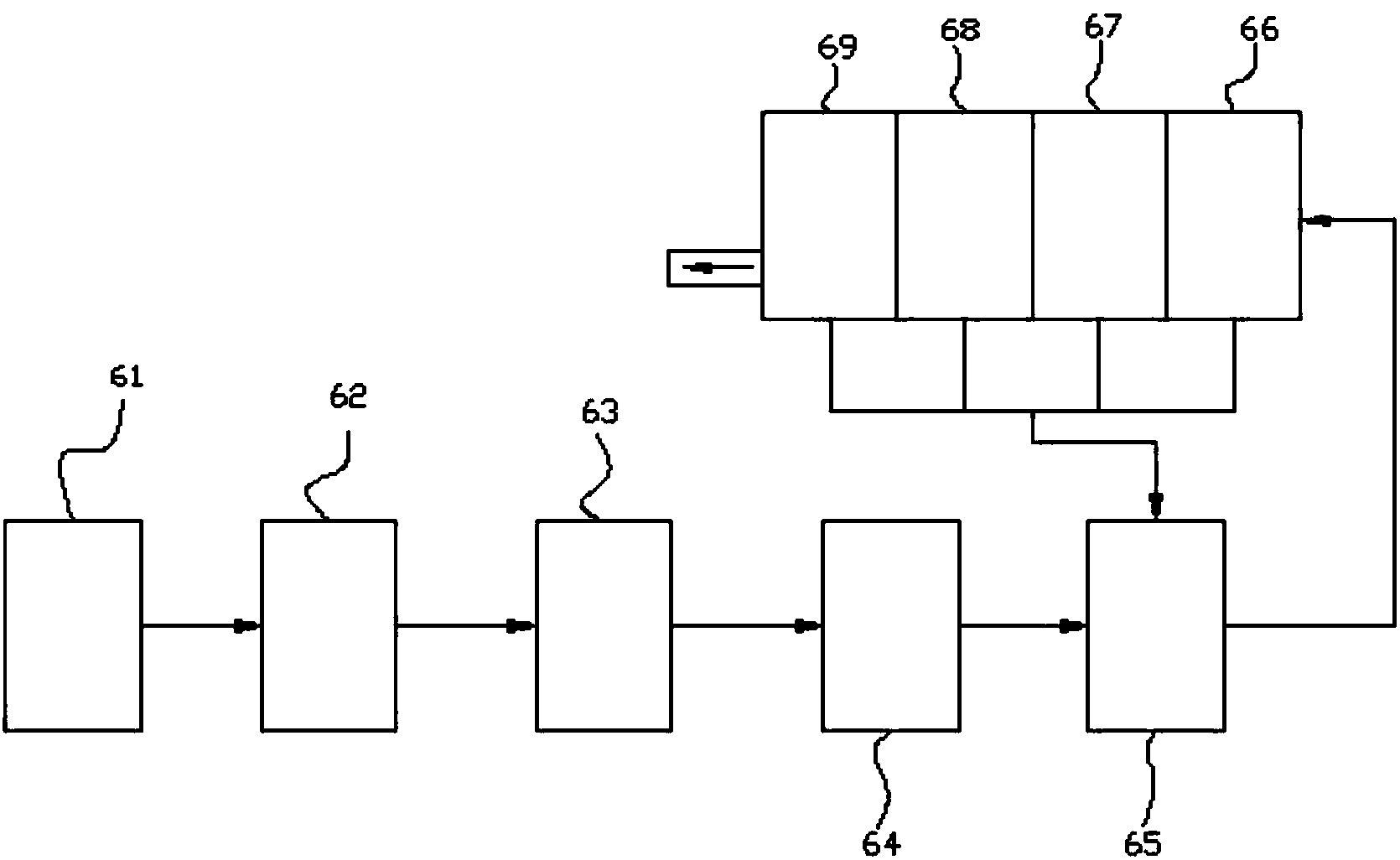

摘要附图
权利要求书
1.一种渗透膜技术污水处理系统，其特征在于，它包括依次通过管道相连的格栅池(61)、污水调节池(62)、芬顿反应池(63)、曝气生物滤罐装置(64)、膜生物反应器(65)、反渗透膜池(69);所述污水调节池(62)包括矩形围墙围拢的积水池(3);所述积水池(3)一边围墙上设置有一级进水管(13)、混凝剂管(12)、带有抽污泵(11)的抽污管(10)，另一边围墙上设置有一级出水管(4);所述积水池(3)内设置矩形围墙围拢的混凝沉淀池(1);所述混凝沉淀池(1)的一边围墙与积水池(3)共边，另三边为渗透墙(2);所述混凝沉淀池(1)内设置有呈U型边框围拢的网孔墙(14);所述网孔墙(14)下端设置有U型边框状的隔污板(8);所述曝气生物滤罐装置(64)包括底部通过导水管(32)相互连接的滤池罐体(22)和反冲罐(38);所述反冲罐(38)顶端设置有泄气管(40)，其上设置有电磁阀(39);所述反冲罐(38)顶端侧边连通有二级进气管(35)，其上设置有单向阀(36);所述反冲罐(38)的内壁上沿竖直方向均匀设置有水位感应器(33);所述二级进气管(35)连接空气压缩机(34);所述滤池罐体(22)顶端设置有二级出水管(21)，底端侧边设置有二级进水管(29)，底端中心设置有反冲洗管(30);所述滤池罐体(22)内设置有上下两层滤体(23)，滤体(23)之间设置有连接一级进气管(25)的出气盘(26);所述滤体(23)填充在圆柱壳(49)内，所述圆柱壳(49)中心设有主轴(48);所述圆柱壳(49)内设置有滤层叶轮(27);所述圆柱壳(49)的盒体上和滤层叶轮(27)的叶片上都均匀设置有滤孔;所述主轴(48)下端通过棘轮(43)连接反洗叶轮(24);所述反洗叶轮(24)的叶片上设置有带有毛刷(44)的毛刷杆(51)。
2.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述膜生物反应器(65)与反渗透膜池(69)之间还依次设置有一级微滤池(66)、二级超滤膜池(67)、三级纳滤膜池(68)。
3.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述渗透墙(2)包括三层，内层为细沙层(7)，外层均为渗透砖层(6)。
4.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述混凝沉淀池(1)底部设置有内斜面(9)，其倾斜方向朝向抽污管(10);所述积水池(3)底部设置有外斜面(5)，其倾斜方向朝向一级出水管(4)。
5.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述混凝沉淀池(1)池底高于积水池(3)池底;所述混凝沉淀池(1)池底包括两层，上层为渗透砖层(6)，下层为细沙层(7)。
6.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述混凝剂管(12)为L型管，其下端出口位于抽污管(10)入口正上方。
7.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述混凝沉淀池(1)的渗透墙(2)两角设置有支撑柱(15)。
8.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述反冲罐(38)内上端设置有两层网孔板(37);所述网孔板(37)安装位置低于二级进气管(35)出口。
9.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述滤池罐体(22)内设置有定位环(28)，所述滤体(23)下端通过轴承(46)安装在定位环(28)上;下方滤体(23)的上方设置有中滤板(47);上方滤体(23)的上方设置有上滤板(41)，所述上滤板(41)上均匀设置有滤头(42)。
10.根据权利要求1所述的一种渗透膜技术污水处理系统，其特征在于，所述滤池罐体(22)底部为圆锥体形状。
说明书
一种渗透膜技术污水处理系统
技术领域
本发明涉及废水处理领域，尤其涉及到一种渗透膜技术污水处理系统。
背景技术
随着社会的发展，人口的增多，商品废弃物的增多，城市生活污水也越来越多，城市污水成分也越来越复杂多样，不仅含有大量的有机物质，还含有高浓度的氨氮和有毒有害的污染物，如果直接排放到环境中，则对地表水环境、地下水环境将会产生严重的污染，同时威胁到居民的饮用水安全。传统的生物膜法污水处理系统和其中的污水处理设备由于结构限定，均已无法完全适用现在城市中对水质处理的高要求。
发明内容
本发明的目的是针对以上问题，提供一种渗透膜技术污水处理系统，主要针对城市生活垃圾污水进行彻底无害化净化处理，其净化效果好，效率高，且设备运行稳定可靠，使用寿命长，维护方便。
为实现以上目的，本发明采用的技术方案是：一种渗透膜技术污水处理系统，它包括依次通过管道相连的格栅池(61)、污水调节池(62)、芬顿反应池(63)、曝气生物滤罐装置(64)、膜生物反应器(65)、反渗透膜池(69);所述污水调节池(62)包括矩形围墙围拢的积水池(3);所述积水池(3)一边围墙上设置有一级进水管(13)、混凝剂管(12)、带有抽污泵(11)的抽污管(10)，另一边围墙上设置有一级出水管(4);所述积水池(3)内设置矩形围墙围拢的混凝沉淀池(1);所述混凝沉淀池(1)的一边围墙与积水池(3)共边，另三边为渗透墙(2);所述混凝沉淀池(1)内设置有呈U型边框围拢的网孔墙(14);所述网孔墙(14)下端设置有U型边框状的隔污板(8);所述曝气生物滤罐装置(64)包括底部通过导水管(32)相互连接的滤池罐体(22)和反冲罐(38);所述反冲罐(38)顶端设置有泄气管(40)，其上设置有电磁阀(39);所述反冲罐(38)顶端侧边连通有二级进气管(35)，其上设置有单向阀(36);所述反冲罐(38)的内壁上沿竖直方向均匀设置有水位感应器(33);所述二级进气管(35)连接空气压缩机(34);所述滤池罐体(22)顶端设置有二级出水管(21)，底端侧边设置有二级进水管(29)，底端中心设置有反冲洗管(30);所述滤池罐体(22)内设置有上下两层滤体(23)，滤体(23)之间设置有连接一级进气管(25)的出气盘(26);所述滤体(23)填充在圆柱壳(49)内，所述圆柱壳(49)中心设有主轴(48);所述圆柱壳(49)内设置有滤层叶轮(27);所述圆柱壳(49)的盒体上和滤层叶轮(27)的叶片上都均匀设置有滤孔;所述主轴(48)下端通过棘轮(43)连接反洗叶轮(24);所述反洗叶轮(24)的叶片上设置有带有毛刷(44)的毛刷杆(51)。
进一步的，所述膜生物反应器(65)与反渗透膜池(69)之间还依次设置有一级微滤池(66)、二级超滤膜池(67)、三级纳滤膜池(68)。
进一步的，所述渗透墙(2)包括三层，内层为细沙层(7)，外层均为渗透砖层(6)。
进一步的，所述混凝沉淀池(1)底部设置有内斜面(9)，其倾斜方向朝向抽污管(10);所述积水池(3)底部设置有外斜面(5)，其倾斜方向朝向一级出水管(4)。
进一步的，所述混凝沉淀池(1)池底高于积水池(3)池底;所述混凝沉淀池(1)池底包括两层，上层为渗透砖层(6)，下层为细沙层(7)。
进一步的，所述混凝剂管(12)为L型管，其下端出口位于抽污管(10)入口正上方。
进一步的，所述混凝沉淀池(1)的渗透墙(2)两角设置有支撑柱(15)。
进一步的，所述反冲罐(38)内上端设置有两层网孔板(37);所述网孔板(37)安装位置低于二级进气管(35)出口。
进一步的，所述滤池罐体(22)内设置有定位环(28)，所述滤体(23)下端通过轴承(46)安装在定位环(28)上;下方滤体(23)的上方设置有中滤板(47);上方滤体(23)的上方设置有上滤板(41)，所述上滤板(41)上均匀设置有滤头(42)。
进一步的，所述滤池罐体(22)底部为圆锥体形状。
本发明的有益效果：
1、本发明采用格栅池、污水调节池、芬顿反应池、曝气生物滤罐装置、膜生物反应器、反渗透膜池对城市污水进行多重生物净化，并进行多重渗透处理，能大大提高城市污水的净化效果，并能保证污水处理设备的长期稳定运行，提高使用寿命。
2、本发明将传统的单池体型污水调节池转变成多池体共边结构，能对进入污水调节池的各种污水预先缓存沉降、渗透过滤，使得进入积水池内的污水浓度和流量保持在一个稳定的范围值内，使得后续污水处理设备运行更加稳定，维持污水处理长期高效性，提高污水处理设备的使用寿命。
3、本发明中，反冲罐通入气体后，使得滤池罐体内的水往上升到一定高度，然后打开电磁阀，气体排出，滤池罐体内水瞬间往下沉，形成一定的冲击力对滤体进行冲洗，实现了在不浪费冲洗水的情况下将滤体内的污渍排除掉，保证了滤池罐体的正常运行。
4、本发明中，曝气生物滤罐装置采用了两下两层滤体结构，并将出气盘设置在上下两个滤体之间，使得下层滤体形成厌氧菌除污结构，上层形成滤体形成好氧菌除污结构，提高了除污的多样性。
5、本发明中曝气生物滤罐装置内的滤体内设置有滤层叶轮，使得反冲水流冲击时带动滤体产生旋转，提高滤体污渍的去除率;同时滤体下端设置有相反方向旋转的反洗叶轮，反洗叶轮通过棘轮固定在主轴上，当曝气生物滤罐装置在正常净化水时，反洗叶轮不会旋转，而当反冲水从上往下冲击时，滤体正向旋转，而反洗叶轮反向旋转，对滤体底部进行刷洗，进一步提高滤体底部粘接性较强污渍的去除率。
6、本发明中反冲罐内竖直方向设置有多个水位感应器，用户可根据电子控制系统设置反冲水高度，来达到反冲水冲洗力度的调节，使用灵活方便;同时，反冲罐内设置有两层网孔板，能有效将反冲水位回升时的冲击力吸收掉，防止损坏反冲罐体和单向阀及电磁阀。
