申请日2016.04.28
公开(公告)日2016.09.14
IPC分类号C05F17/02; C05F7/00
摘要

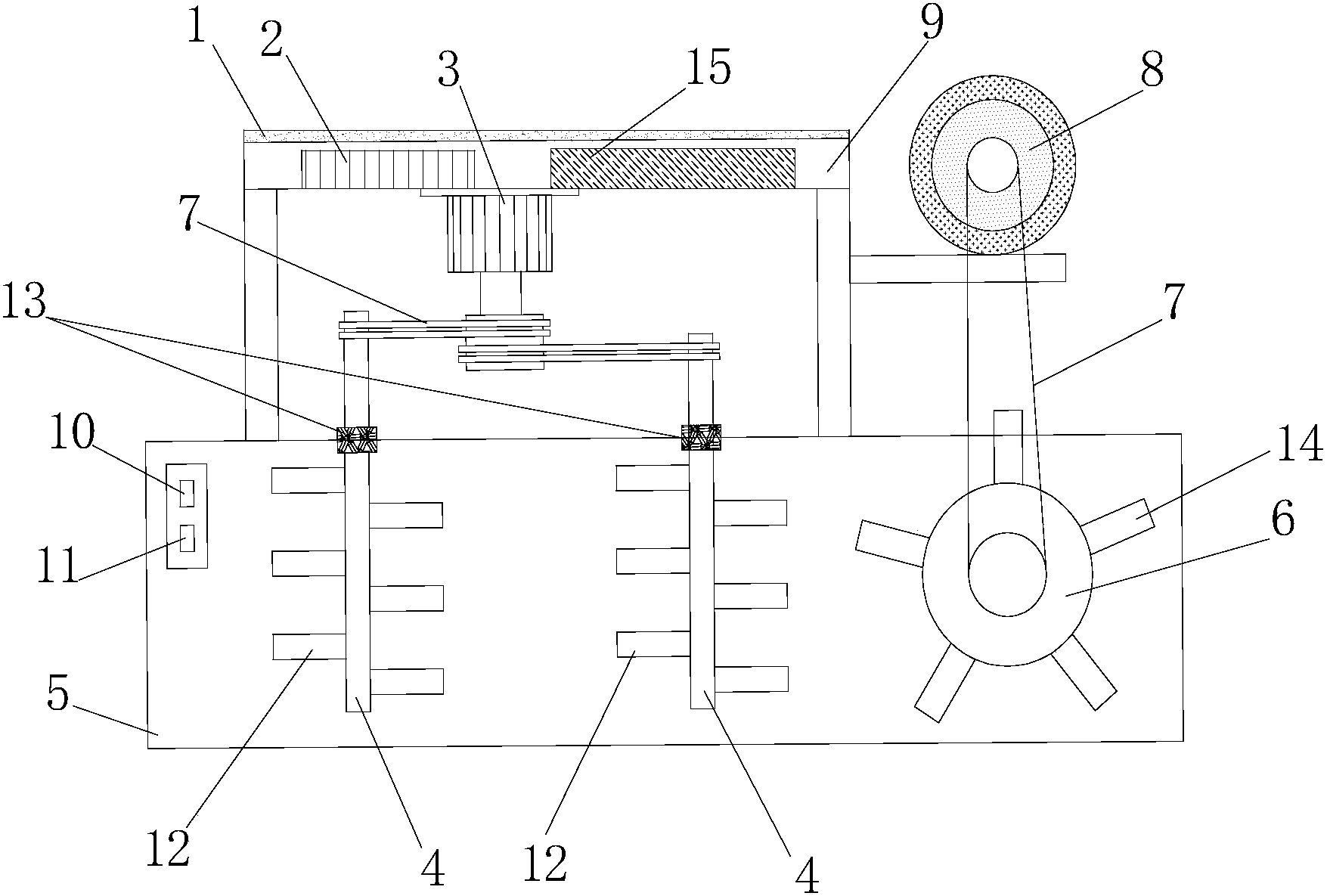

本实用新型涉及一种污泥翻拋机。它包括太阳能电池板(1)、蓄电池(2)、控制器、第二电机(3)、转轴(4)，设于污泥槽(5)内的翻动轮(6)，以及带动翻动轮(6)的第一电机(8);污泥槽(5)上部设有机架(9);太阳能电池板(1)设于机架(9)上表面;机架(9)内腔中设有蓄电池(2);机架(9)上设有第一电机(8)和第二电机(3);控制器设于污泥槽(5)上;太阳能电池板(1)与蓄电池(2)连接;蓄电池(2)还与控制器连接;控制器还分别与第一电机(8)、第二电机(3)连接;第二电机(3)与转轴(4)连接;转轴(4)穿过并伸入到污泥槽(5)内。本实用新型结构设计合理，节能环保，操作简单，使用方便。
权利要求书
1.一种污泥翻拋机，包括设于污泥槽(5)内的翻动轮(6)，以及带动翻动轮(6)的第一电机(8)，其特征在于：它还包括有太阳能电池板(1)、蓄电池(2)、控制器、第二电机(3)、转轴(4);所述污泥槽(5)的上部设有机架(9);所述太阳能电池板(1)设于所述机架(9)的上表面;所述机架(9)内腔中设有所述蓄电池(2);所述机架(9)上设有所述第一电机(8)和所述第二电机(3);所述控制器设于所述污泥槽(5)上;所述太阳能电池板(1)与所述蓄电池(2)连接;所述蓄电池(2)还与所述控制器连接;所述控制器还分别与所述第一电机(8)、所述第二电机(3)连接;所述第二电机(3)与所述转轴(4)连接;所述转轴(4)穿过并伸入到所述污泥槽(5)内。
2.如权利要求1所述污泥翻拋机，其特征在于：所述机架(9)的内腔中，还增设有光伏控制器(15);所述光伏控制器(15)串接在所述太阳能电池板(1)与所述蓄电池(2)之间。
3.如权利要求1或2所述污泥翻拋机，其特征在于：它还增设有链条(7);所述转轴(4)的数量至少为两个;所述第二电机(3)通过所述链条(7)分别与所述转轴(4)连接传动。
4.如权利要求1或2所述污泥翻拋机，其特征在于：所述控制器包括第一开关(10)和第二开关(11);所述蓄电池(2)分别与所述第一开关(10)和所述第二开关(11)连接;所述第一开关(10)还与所述第一电机(8)连接;所述第二开关(11)还与所述第二电机(3)连接。
5.如权利要求3所述污泥翻拋机，其特征在于：所述控制器包括第一开关(10)和第二开关(11);所述蓄电池(2)分别与所述第一开关(10)和所述第二开关(11)连接;所述第一开关(10)还与所述第一电机(8)连接;所述第二开关(11)还与所述第二电机(3)连接。
6.如权利要求1或2所述污泥翻拋机，其特征在于：所述第一电机(8)和所述第二电机(3)与所述机架(9)的连接处还增设有减震垫;所述转轴(4)与所述污泥槽(5)的连接处还增设有轴承座(13);所述转轴(4)上设有多个均匀分布的搅拌叶片(12)。
7.如权利要求3所述污泥翻拋机，其特征在于：所述第一电机(8)和所述第二电机(3)与所述机架(9)的连接处还增设有减震垫;所述转轴(4)与所述污泥槽(5)的连接处还增设有轴承座(13);所述转轴(4)上设有多个均匀分布的搅拌叶片(12)。
8.如权利要求4所述污泥翻拋机，其特征在于：所述第一电机(8)和所述第二电机(3)与所述机架(9)的连接处还增设有减震垫;所述转轴(4)与所述污泥槽(5)的连接处还增设有轴承座(13);所述转轴(4)上设有多个均匀分布的搅拌叶片(12)。
9.如权利要求5所述污泥翻拋机，其特征在于：所述第一电机(8)和所述第二电机(3)与所述机架(9)的连接处还增设有减震垫;所述转轴(4)与所述污泥槽(5)的连接处还增设有轴承座(13);所述转轴(4)上设有多个均匀分布的搅拌叶片(12)。
说明书
一种污泥翻抛机
技术领域
本实用新型涉及一种污泥处理设备，尤其涉及一种污泥翻拋机。
背景技术
在污泥堆肥发酵过程中，堆体翻抛移动是不可或缺的工序。在污泥堆肥发酵前期，翻抛工序可对正在发酵的物料起到梳理、通氧和搅拌的作用;而在后期，通过翻抛可对正在发酵的污泥起到散热、去水、充氧、促进有机肥料中微生物的新陈代谢、缩短发酵时间的作用。但现有的污泥翻抛机只设有由电机带动的翻动轮，而无法对污泥槽内的污泥实现充分搅拌，且其整个装置必须在接通电源的前提下，才可进行污泥的搅拌和翻抛工作，严重限制了设备的使用范围。
实用新型内容
本实用新型的目的在于提供一种污泥翻拋机，其结构设计合理，节能环保，操作简单，使用方便。
本实用新型的目的通过以下技术方案实现：
一种污泥翻拋机，包括设于污泥槽内的翻动轮，以及带动翻动轮的第一电机，其特征在于：它还包括有太阳能电池板、蓄电池、控制器、第二电机、转轴;所述污泥槽的上部设有机架;所述太阳能电池板设于所述机架的上表面;所述机架内腔中设有所述蓄电池;所述机架上设有所述第一电机和所述第二电机;所述控制器设于所述污泥槽上;所述太阳能电池板与所述蓄电池连接;所述蓄电池还与所述控制器连接;所述控制器还分别与所述第一电机、所述第二电机连接;所述第二电机与所述转轴连接;所述转轴穿过并伸入到所述污泥槽内。
作为进一步优化，上述机架的内腔中，还增设有光伏控制器;所述光伏控制器串接在上述太阳能电池板与上述蓄电池之间。光伏控制器可对太阳能电池板和蓄电池起到保护作用。
作为进一步优化，上述污泥翻拋机，还增设有链条;上述转轴的数量至少为两个;上述第二电机具体是通过所述链条分别与所述转轴连接传动。
作为进一步优化，上述控制器包括第一开关和第二开关;上述蓄电池分别与所述第一开关和所述第二开关连接;所述第一开关还与上述第一电机连接;所述第二开关还与上述第二电机连接。通过第一开关和第二开关的设置，即分别实现了对第一电机与第二电机的控制。此外，所述控制器也可选择常规的遥控开关，以实现移动式控制。
作为进一步优化，上述第一电机和上述第二电机与上述机架的连接处还增设有减震垫。减震垫可采用橡胶减震垫等常规零部件。
作为进一步优化，上述转轴与上述污泥槽的连接处还增设有轴承座。
作为进一步优化，上述转轴上设有多个均匀分布的搅拌叶片。
本实用新型具有以下有益效果：
本实用新型提供了一种污泥翻拋机，其整个装置集搅拌与翻抛功能于一体，设计合理，操作简单，使用方便;它通过太阳能电池板进行供电，节能环保，提高了太阳能的利用率，降低了对市电的损耗，且在任何情况下都能更好的使用，为污泥的翻抛作业带来极大的便利。此外，它通过增设多组带有搅拌叶片的转轴，不仅提高了污泥的搅拌效率，同时也避免了污泥的沉降分离，有益于污泥的翻抛作业。
