申请日2016.04.28
公开(公告)日2016.08.17
IPC分类号C02F9/04
摘要
本发明公开了一种用于卷烟厂废水处理器，包括池体，所述池体顶部设有入水口，池体上部设有滤板，池体中部设有一组固定架其外部套有吸附棒，池体下部设有活性炭棒组，所述池体中部外侧设有入液口，池体底部设有出水口和排渣口。本发明利用上层滤板进行大颗粒杂质的过滤，并配合入液口加入试剂使废水产生絮凝通过吸附棒上的纤维膜去絮凝进行吸附，最后通过活性炭棒组进行二次吸附对废水进行了有效的处理。
权利要求书

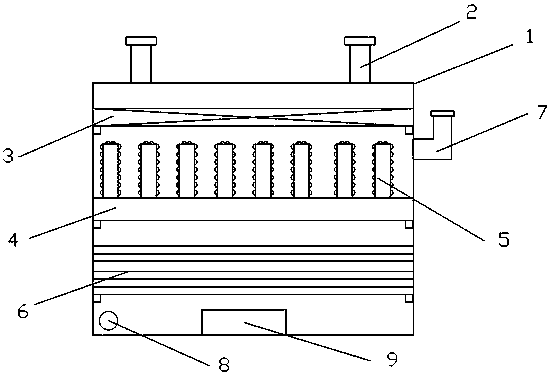

1.一种用于卷烟厂废水处理器，包括池体(1)，其特征在于，所述池体(1)顶部设有入水口(2)，池体(1)上部设有滤板(3)，池体(1)中部设有一组固定架(4)其外部套有吸附棒(5)，池体(1)下部设有活性炭棒组(6)，所述池体(1)中部外侧设有入液口(7)，池体(1)底部设有出水口(8)和排渣口(9)。
2.根据权利要求1所述的用于卷烟厂废水处理器，其特征在于，吸附棒(5)内部设有内螺纹、外部套有波浪形纤维膜(51)，固定架(4)上设有带外螺纹的固定棒(41)、吸附棒(5)与固定棒(41)通过螺纹旋合。
3.根据权利要求1或2所述的用于卷烟厂废水处理器，其特征在于，所述滤板(3)、固定架(4)、活性炭棒组(6)通过池体(1)侧壁的凸块架设于池体(1)内。
说明书
一种用于卷烟厂废水处理器
技术领域
本发明属于环保领域，具体涉及一种用于卷烟厂废水处理器。
背景技术
我国烟草产量位居世界首位，从事烟草作业的人员达到数十万，烟草企业在卷烟生产过程中会产生大量的废水，这些废水不经过处理排放的话会造成环境污染，这些废水中既包含了大颗粒杂质又含有一定量的化学试剂，处理难度较高，而且卷烟厂的气体中也带有一定量的可溶性化学杂质，这些落入废水中后会进一步加大处理难度。
发明内容
发明目的：本发明的目的在于针对现有技术的不足，提供一种用于卷烟厂废水处理器。
技术方案：为了达到上述发明目的，本发明具体是这样来完成的：一种用于卷烟厂废水处理器，包括池体，所述池体顶部设有入水口，池体上部设有滤板，池体中部设有一组固定架其外部套有吸附棒，池体下部设有活性炭棒组，所述池体中部外侧设有入液口，池体底部设有出水口和排渣口。
其中，所述吸附棒内部设有内螺纹、外部套有波浪形纤维膜，固定架上设有带外螺纹的固定棒、吸附棒与固定棒通过螺纹旋合，这样的设计方便拆卸只需要定期更换纤维膜即可，提高了整套吸附棒的使用寿命。
其中，所述滤板、固定架、活性炭棒组通过池体侧壁的凸块架设于池体内。
有益效果：本发明与传统技术相比，具有如下优点：
1、在处理器侧壁设有多个凸块，方便各个部件的固定和拆卸，有利于后期的利用;
2、利用上层滤板进行大颗粒杂质的过滤，并配合入液口加入试剂使废水产生絮凝通过吸附棒上的纤维膜去絮凝进行吸附，最后通过活性炭棒组进行二次吸附对废水进行了有效的处理。
