申请日2016.05.11
公开(公告)日2016.11.23
IPC分类号C02F3/02
摘要
本实用新型公开了一种污水逆循环处理装置，包括机体，所述机体底部的截面呈圆弧状，在机体内部设有阻断网和滤网，所述阻断网位于滤网下方，且阻断网和滤网均与机体内壁贴合安装，在机体内插装有输送管，所述输送管上端伸出机体顶面上方，输送管下端开口位于阻断网下平面上，输送管主体依次贯穿滤网和阻断网，本装置结构巧妙，将输送管下端开设在阻断网下平面上，污水从下至上处理，避免了常规从上至下过滤时杂物在重力挤压作用下破坏过滤装置的情况，保证了污水的有效处理，在机体内设置曝气机，曝气使污水中氧气溶解量增加，使污水中的有机物在好氧微生物的作用下加速分解，使污水中的大颗粒污染物和有机污染物均能得到有效的处理。
权利要求书

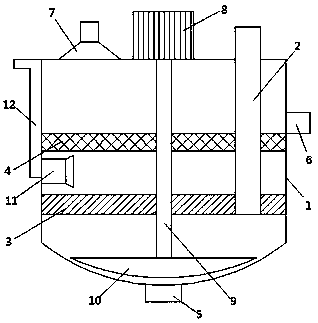

1.一种污水逆循环处理装置，包括机体，其特征在于，所述机体底部的截面呈圆弧状，在机体内部设有阻断网和滤网，所述阻断网位于滤网下方，且阻断网和滤网均与机体内壁贴合安装，在机体内插装有输送管，所述输送管上端伸出机体顶面上方，输送管下端开口位于阻断网下平面上，输送管主体依次贯穿滤网和阻断网，且输送管外壁与滤网和阻断网密封固定，在阻断网和滤网之间设有曝气机，所述曝气机固定在机体侧壁上，在机体外壁上设有与曝气机相连接的高压管道，所述高压管道另一端与高压空气输送装置相连接，在机体顶部设有排气口和电机，所述排气口与机体内部相连通，所述电机固定在机体顶面中央，电机的输出端连接有伸入机体内部的搅拌轴，所述搅拌轴依次贯穿滤网和阻断网，且搅拌轴分别与滤网和阻断网转动连接，在搅拌轴下端安装有刮片，所述刮片呈圆弧状，在机体底部开设有污泥排出口，在机体侧面开设有排水口，所述排水口位于滤网上方。
2.根据权利要求1所述的一种污水逆循环处理装置，其特征在于，所述排气口呈向上收口的圆锥状。
说明书
一种污水逆循环处理装置
技术领域
本实用新型涉及环保设备领域，具体是一种污水逆循环处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
城市市政的污水，其主要污染物为污泥、粪便等大颗粒杂物及有机污染物，目前对于大量市政污水的处理主要采用过滤法，但常规的过滤法是将污水倾倒在过滤装置上，利用水自身的重力穿过过滤网，使污染物被阻拦在过滤网上方，这样的过滤方式在进行大批量的污水处理时，过滤装置上往往会堆积大量的污泥，容易出现污泥在重力挤压作用下破坏过滤装置的情况，并且过滤装置上的污泥难以清除。
实用新型内容
本实用新型的目的在于提供一种污水逆循环处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水逆循环处理装置，包括机体，所述机体底部的截面呈圆弧状，在机体内部设有阻断网和滤网，所述阻断网位于滤网下方，且阻断网和滤网均与机体内壁贴合安装，在机体内插装有输送管，所述输送管上端伸出机体顶面上方，输送管下端开口位于阻断网下平面上，输送管主体依次贯穿滤网和阻断网，且输送管外壁与滤网和阻断网密封固定，在阻断网和滤网之间设有曝气机，所述曝气机固定在机体侧壁上，在机体外壁上设有与曝气机相连接的高压管道，所述高压管道另一端与高压空气输送装置相连接，在机体顶部设有排气口和电机，所述排气口与机体内部相连通，所述电机固定在机体顶面中央，电机的输出端连接有伸入机体内部的搅拌轴，所述搅拌轴依次贯穿滤网和阻断网，且搅拌轴分别与滤网和阻断网转动连接，在搅拌轴下端安装有刮片，所述刮片呈圆弧状，在机体底部开设有污泥排出口，在机体侧面开设有排水口，所述排水口位于滤网上方。
作为本实用新型进一步的方案：所述排气口呈向上收口的圆锥状。
与现有技术相比，本实用新型的有益效果是：本装置结构巧妙，将输送管下端开设在阻断网下平面上，污水从下至上处理，避免了常规从上至下过滤时杂物在重力挤压作用下破坏过滤装置的情况，保证了污水的有效处理，在机体内设置曝气机，曝气使污水中氧气溶解量增加，使污水中的有机物在好氧微生物的作用下加速分解，使污水中的大颗粒污染物和有机污染物均能得到有效的处理，并且在机体内设置通过电机驱动的刮片，保证机体内底部的污泥被完全刮下排出，进而保证了装置下次使用时对污水的处理效果。
