申请日2016.05.11
公开(公告)日2016.09.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种圆岛式一体化污水池系统，包括外墙体和内墙体，内墙体高于外墙体，外墙体设置在内墙体的外侧使得外墙体和内墙体之间形成有环形池，由内墙体围起形成厌氧池，外墙体和内墙体之间沿径向设有多堵将环形池分隔形成一级好氧池、中沉池、水解酸化池以及二级好氧池的隔离墙，内墙体内设有立柱，立柱上端设有脉冲池，脉冲池、厌氧池、一级好氧池、中沉池、水解酸化池以及二级好氧池依次单向连通;脉冲池、一级好氧池、中沉池、水解酸化池以及二级好氧池均在外墙体内而形成一体化结构，既降低了建造成本，也节约了用地，具有结构设计合理及实用性强的特点。
权利要求书

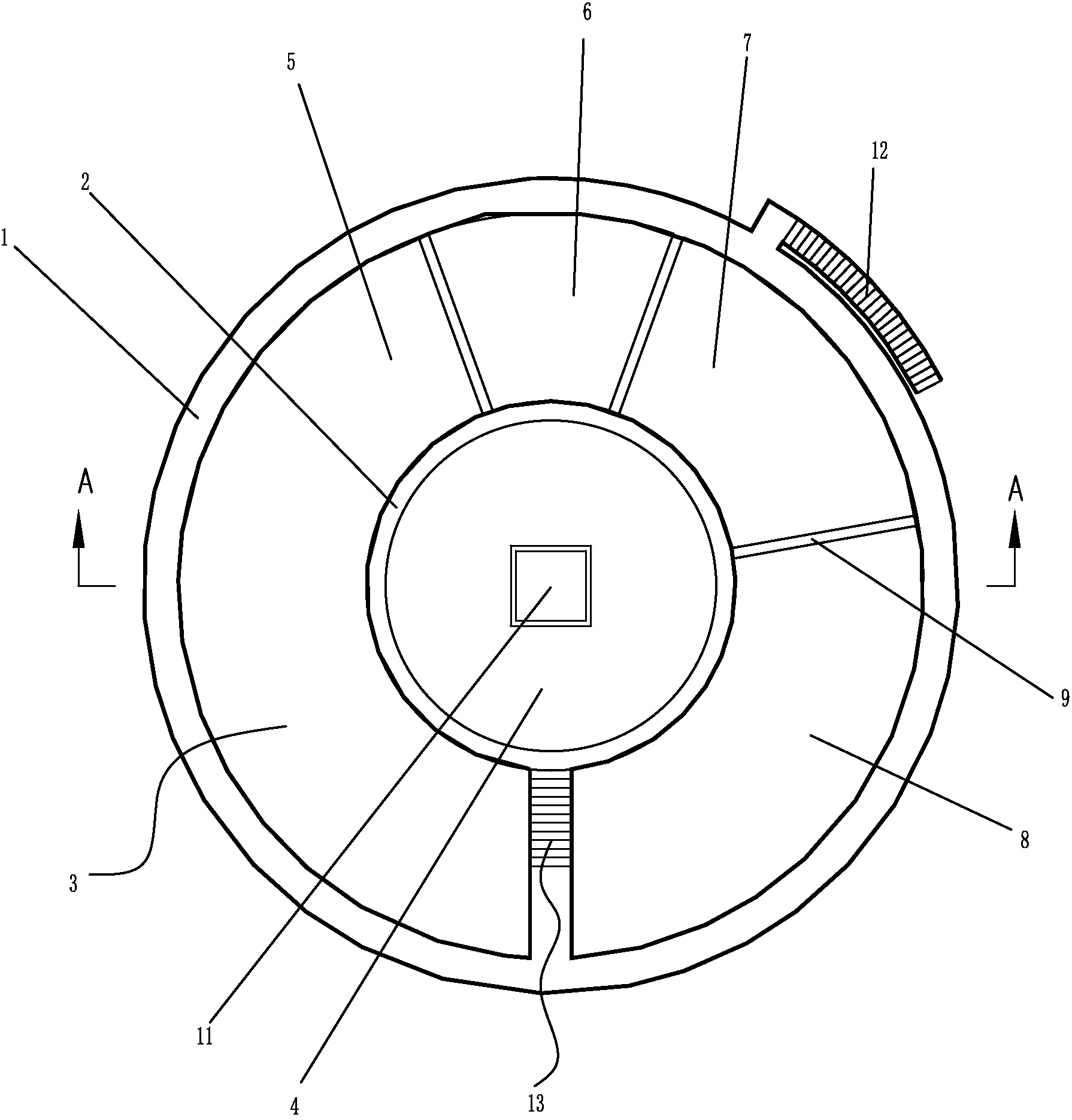

1.一种圆岛式一体化污水池系统，其特征在于包括由里及外依次设置的且呈封闭结构的内墙体(2)和外墙体(1)，所述的内墙体(2)高于所述的外墙体(1)，所述的外墙体(1)和内墙体(2)之间形成有环形池(3)，所述的内墙体(2)围起形成厌氧池(4)，所述的外墙体(1)和内墙体(2)之间沿径向设有多堵将所述环形池(3)分隔形成一级好氧池(5)、中沉池(6)、水解酸化池(7)以及二级好氧池(8)的隔离墙(9)，所述的内墙体(2)内设有高于厌氧池(4)的脉冲池(11)，所述的脉冲池(11)、厌氧池(4)、一级好氧池(5)、中沉池(6)、水解酸化池(7)以及二级好氧池(8)依次单向连通。
2.根据权利要求1所述的一种圆岛式一体化污水池系统，其特征在于所述的外墙体(1)侧面设有由地面通往外墙体(1)上表面的阶梯A(12)，所述的外墙体(1)和内墙体(2)之间设有由外墙体(1)上表面通往内墙体(2)上表面的阶梯B(13)。
3.根据权利要求1所述的一种圆岛式一体化污水池系统，其特征在于所述的脉冲池(11)、一级好氧池(5)、中沉池(6)、水解酸化池(7)以及二级好氧池(8)依次通过暗管单向连通。
4.根据权利要求1所述的一种圆岛式一体化污水池系统，其特征在于所述的外墙体(1)和内墙体(2)均为圆形，且所述外墙体(1)和内墙体(2)圆心设置。
5.根据权利要求1-4任一项所述的一种圆岛式一体化污水池系统，其特征在于所述的厌氧池(4)内设有立柱(10)，所述的脉冲池(11)设在立柱(10)顶端。
6.根据权利要求5所述的一种圆岛式一体化污水池系统，其特征在于所述的立柱(10)设置于厌氧池(4)中心位置。
说明书
一种圆岛式一体化污水池系统
【技术领域】
本实用新型涉及污水处理系统，尤其是一种圆岛式一体化污水池系统。
【背景技术】
现有的污水处理系统，需要具有不同功能的污水池将污水进行逐步处理，一般采用多个具有不同功能的污水处理池排列设置，且各个污水处理池独立设置，采用上述设计，其初期投入高、建设工期长、占地面积大，而且连接管道的安装和维护困难，不利于污水厂的使用。
本实用新型即针对现有技术中的不足而研究提出的。
【实用新型内容】
本实用新型要解决的技术问题是提供一种圆岛式一体化污水池系统，包括由里及外依次设置的且呈封闭结构的内墙体和外墙体，内墙体高于外墙体，外墙体和内墙体之间形成有环形池，由内墙体围起形成厌氧池，外墙体和内墙体之间沿径向设有多堵将所述环形池分隔形成一级好氧池、中沉池、水解酸化池以及二级好氧池的隔离墙，内墙体内设有高于厌氧池的脉冲池，脉冲池、厌氧池、一级好氧池、中沉池、水解酸化池以及二级好氧池依次单向连通;脉冲池、一级好氧池、中沉池、水解酸化池以及二级好氧池均设在外墙体内而形成一体化结构，既降低了建造成本，也节约了用地，具有结构设计合理及实用性强的特点。
为解决上述技术问题，本实用新型一种圆岛式一体化污水池系统，包括由里及外依次设置的且呈封闭结构的内墙体和外墙体外墙体和内墙体，所述的内墙体高于所述的外墙体，所述的外墙体和内墙体之间形成有环形池，所述的内墙体围起形成厌氧池，所述的外墙体和内墙体之间沿径向设有多堵将所述环形池分隔形成一级好氧池、中沉池、水解酸化池以及二级好氧池的隔离墙，所述的内墙体内设有高于厌氧池的脉冲池，所述的脉冲池、厌氧池、一级好氧池、中沉池、水解酸化池以及二级好氧池依次单向连通。
如上所述的一种圆岛式一体化污水池系统，所述的外墙体侧面设有由地面通往外墙体上表面的阶梯A，所述的外墙体和内墙体之间设有由外墙体上表面通往内墙体上表面的阶梯B。
如上所述的一种圆岛式一体化污水池系统，所述的外墙体和内墙体均为圆形，且所述外墙体和内墙体圆心设置。
如上所述的一种圆岛式一体化污水池系统，所述的厌氧池内设有立柱，所述的脉冲池设在立柱顶端。
如上所述的一种圆岛式一体化污水池系统，所述的立柱设置于厌氧池中心位置。
与现有技术相比，本实用新型的一种圆岛式一体化污水池系统，具有如下优点：
1、在外墙体和内墙体之间沿径向设有多堵将环形池分隔形成一级好氧池、中沉池、水解酸化池以及二级好氧池的隔离墙，内墙体围起形成厌氧池，内墙体内高于厌氧池的脉冲池;因此，在外墙体内可以将污水处理中的脉冲池、一级好氧池、中沉池、水解酸化池以及二级好氧池囊括，而形成一体化的池体，既降低了建造成本，也节约了用地，具有布局合理及实用性强的特点。
2、在外墙体侧面于地面间设有阶梯A，以及在外墙体和内墙体之间设有阶梯B，通过阶梯A和阶梯B可以方便管理人员对污水处理情况进行取样及设备维护等工作，具有便利性。
3、外墙体和内墙体采用圆形且同心设置，保证外墙体和内墙体结构受力合理，节省材料，实现容积最大化。
