申请日2016.05.11
公开(公告)日2016.09.21
IPC分类号C02F3/00
摘要
本实用新型公开了一种撬装式MBR污水处理集成系统，将MBR膜池、清水池、设备间高度集成为撬装式一体化结构，便于人们对工地、临时厂房所排出的污水进行处理，适合小型污水处理站的建设，也适用于现有污水处理站提标增量改造，具有产水水质稳定达标，投资小、占地少、移动方便，以及安装简便的特点。
权利要求书

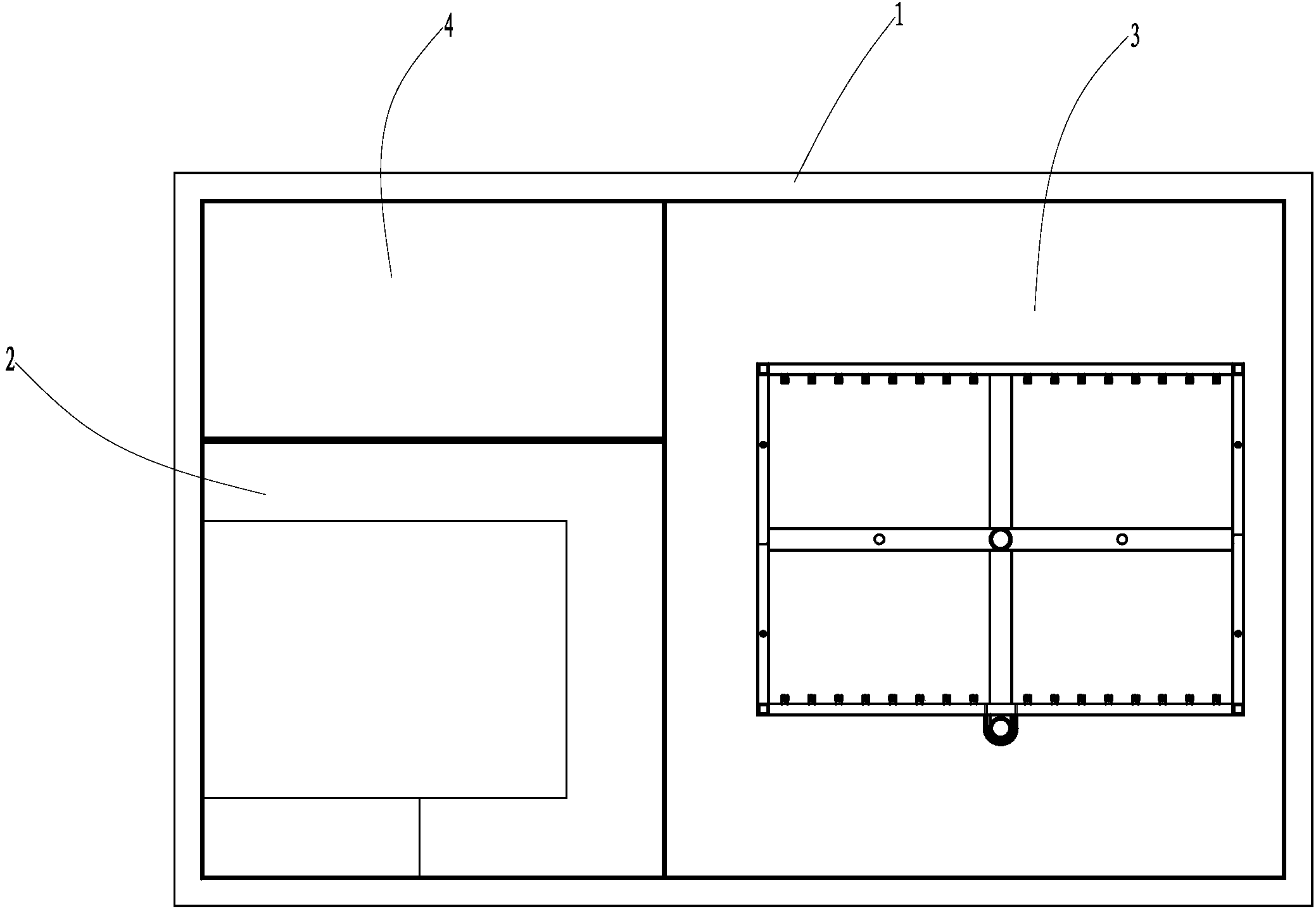

1.一种撬装式MBR污水处理集成系统，其特征在于包括：
一集装箱体(1)，所述集装箱体(1)为撬装式箱体结构;
一设备间(2)，所述设备间(2)设在集装箱体(1)内，所述设备间(2)配置有风机、产水泵、反冲泵、投药装置、仪表盘、照明装置、排风装置和电控柜;
一MBR膜池(3)，所述MBR膜池(3)设在集装箱体(1)内，所述MBR膜池(3)内置有MBR膜组件及膜架，所述MBR膜池(3)用于将污水中的固液进行分离处理，所述集装箱体(1)上设有与MBR膜池连通的污水输入接口(5);以及
一清水池(4)，所述清水池(4)设在集装箱体(1)内，用于盛接储蓄经MBR膜池(3)过滤后的产水，所述MBR膜池(3)与清水池(4)之间通过产水泵和反冲泵连接，所述清水池(4)还设有将清水池(4)内的水溢流外排到集装箱体(1)外的排水口。
说明书
一种撬装式MBR污水处理集成系统
【技术领域】
本实用新型涉及污水处理设备，尤其是一种撬装式MBR污水处理集成系统。
【背景技术】
生活污水及工业污水的处理问题越来越突出，现有技术中，通常会在固定地点设置固定的污水处理站点。然而对于临时厂房或者工地，所产生的污水处理难度大，若设置固定污水处理站点则占地多且成本高，该方式不便于普及使用。
本实用新型即针对现有技术的不足而研究提出。
【实用新型内容】
本实用新型要解决的技术问题是提供一种撬装式MBR污水处理集成系统，将MBR膜池、清水池、设备间高度集成为撬装式一体化结构，便于人们对工地、临时厂房所排出的污水进行处理，适合小型污水处理站的建设，也适用于现有污水处理站提标增量改造，具有产水水质稳定达标，投资小、占地少、移动方便，以及安装简便的特点。
为解决上述技术问题，本实用新型一种撬装式MBR污水处理集成系统，包括：
一集装箱体，所述集装箱体为撬装式箱体结构。
一设备间，所述设备间设在集装箱体内，所述设备间配置有风机、产水泵、反冲泵、投药装置、仪表盘、照明装置、排风装置和电控柜。
一MBR膜池，所述MBR膜池设在集装箱体内，所述MBR膜池内置有MBR膜组件及膜架，所述MBR膜池用于将污水中的固液进行分离处理，所述集装箱体上设有与MBR膜池连通的污水输入接口。
以及一清水池，所述清水池设在集装箱体内，用于盛接储蓄经MBR膜池过滤后的产水，所述MBR膜池与清水池之间通过产水泵和反冲泵连接，所述清水池还设有将清水池内的水溢流外排到集装箱体外的排水口。
与现有技术相比较，本实用新型一种撬装式MBR污水处理集成系统，具有如下优点：
1、将MBR膜池、清水池、设备间集成于集装箱体内，且采用撬装式结构，实现一体化，具有投资小、占地少，移动方便和安装简便的特点。
2、采用置有MBR膜组件的MBR膜池对污水进行处理，有效去除污水中固体悬浮颗粒和有机颗粒，实现固液分离，且使得活性污泥具有较高的MLSS值，延长了活性污泥在MBR膜反应器中的停留时间，提高了污水中氮的去除率和有机物的降解。
