申请日2016.05.11
公开(公告)日2016.09.14
IPC分类号C02F9/04
摘要
饮料加工专用的水处理装置，它涉及一种水处理装置。在饮料加工过程中，各种水处理设备功能单一且不具有通用性，导致投入饮料加工设备的成本高。本产品中混凝罐的第一水流出口与过滤罐的第二水流入口相连通，过滤罐的底部加工有冷却用水出口，所述过滤罐的罐壁上额第二水流出口与软化罐的第三水流入口相连通，软化罐加工有设备洗刷用水出口，软化罐的罐壁上的第三水流出口与消毒罐的第四水流入口相连通，消毒罐的底部有与RO机的进水端相连通的第四水流出口，所述RO机的出水端为饮料用水出口端。本产品用于处理饮料厂用水。
权利要求书

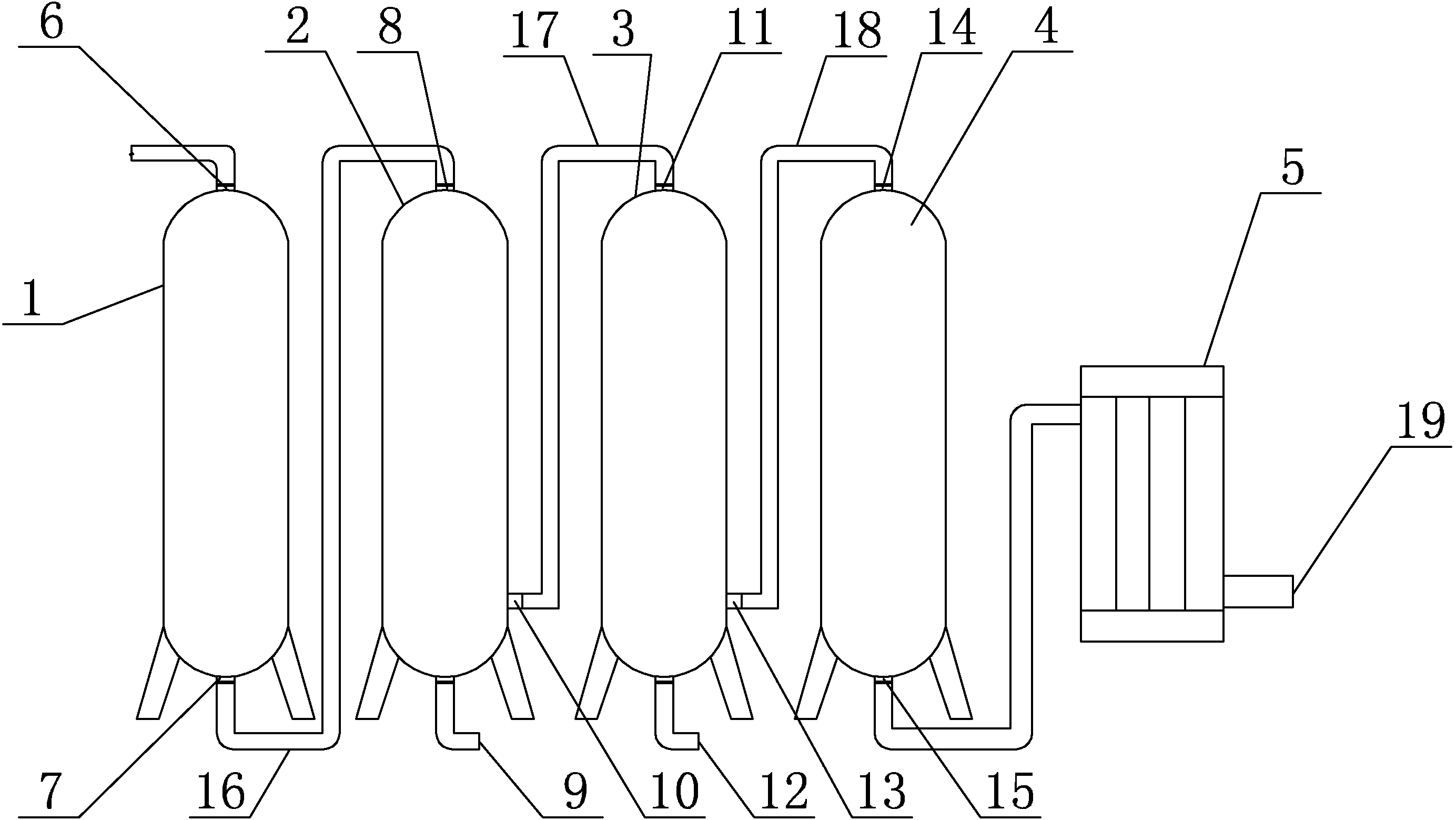

1.饮料加工专用的水处理装置，其特征在于：包括混凝罐(1)、过滤罐(2)、软化罐(3)、消毒罐(4)和RO机(5)，所述混凝罐(1)、过滤罐(2)、软化罐(3)和消毒罐(4)之间竖直并列设置，所述混凝罐(1)的顶部加工有第一水流入口(6)、所述混凝罐(1)的底部加工有第一水流出口(7)，过滤罐(2)的顶部加工有第二水流入口(8)，第一水流出口(7)与第二水流入口(8)相连通，所述过滤罐(2)的底部加工有冷却用水出口(9)，所述过滤罐(2)的罐壁上加工第二水流出口(10)，所述软化罐(3)的顶部加工有第三水流入口(11)，第二水流出口(10)与第三水流入口(11)相连通，所述软化罐(3)的底部加工有设备洗刷用水出口(12)，所述软化罐(3)的罐壁上加工有第三水流出口(13)，所述消毒罐(4)的顶部加工有第四水流入口(14)，第三水流出口(13)与第四水流入口(14)相连通，所述消毒罐(4)的底部加工有第四水流出口(15)，所述第四水流出口(15)与RO机(5)的进水端相连通，所述RO机(5)的出水端为饮料用水出口端(19)。
2.根据权利要求1所述饮料加工专用的水处理装置，其特征在于：所述RO机(5)包括上定位板(5-1)、下定位板(5-2)、多个上滤芯(5-3)、多个下滤芯(5-4)、多个上管(5-5)和多个下管(5-6)，所述多个上滤芯(5-3)依次设置在上定位板(5-1)上，多个上管(5-5)设置在上定位板(5-1)上，每两个相邻的上滤芯(5-3)之间通过一个上管(5-5)相连通，上滤芯(5-3)与下滤芯(5-4)一一对应设置，每个上滤芯(5-3)套装在其对应的下滤芯(5-4)内，多个下滤芯(5-4)和多个下管(5-6)均设置在下定位板(5-2)上，每两个相邻的下滤芯(5-4)之间通过一个下管(5-6)相连通。
3.根据权利要求1或2所述饮料加工专用的水处理装置，其特征在于：第一水流出口(7)与第二水流入口(8)通过第一连接管(16)相连通。
4.根据权利要求3所述饮料加工专用的水处理装置，其特征在于：第二水流出口(10)与第三水流入口(11)通过第二连接管(17)相连通。
5.根据权利要求4所述饮料加工专用的水处理装置，其特征在于：第三水流出口(13)与第四水流入口(14)通过第三连接管(18)相连通。
说明书
饮料加工专用的水处理装置
技术领域
本实用新型具体涉及一种饮料加工专用的水处理装置。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
水是饮料生产中用料最大的原料,而且水质的优劣对饮料的品质影响极大。饮料用水的来源：地下水：井水、泉水、自流井水等。地表水：指河水、江水、湖水、水库水、池塘水等。自来水：经过适当的水处理工艺，水质达到一定要求并贮存在水塔中。饮料用水的种类有三种，第一、饮料生产用水：主要是指用于饮料生产的水，要求不仅要符合生活饮用水的标准，还要对水进行软化，去除水中溶解的盐类。水中溶解的盐类对饮料的影响表现在：水中溶解的盐类会影响碳酸饮料的形态和风味;在果蔬生产中，果蔬中的花色素与钙、镁、铁、铝和锰等金属离子形成蓝色络合盐;茶和咖啡浸提用水的水质对浸提液的色泽和风味也会产生影响。第二、一般用水：主要是指饮料生产中的辅助用水，用于饮料原料和包装容器的清洗、饮料设备及附属器具的清洗等。这种水必须符合生活饮用水的标准，要求无色透明、无臭无味、安全卫生，不得含有有害离子，细菌总数要求在允许范围内。第三、冷却用水：冷却用水水质要求不太严格，只要不混入饮料，水质无须达到生活饮用水的标准，没有必要除去其色泽、气味等。但是需要注意由于硬水容易结，用前考虑进行软化。由于冷却水用量较大，工厂多进行循环利用。目前大小型饮料工厂中所使用的各种水处理设备功能单一且不具有通用性，导致投入饮料加工设备的成本高。
实用新型内容
为了解决目前大小型饮料工厂中所使用的各种水处理设备功能单一且不具有通用性，导致投入饮料加工设备的成本高的问题，进而提出一种饮料加工专用的水处理装置。
本实用新型为解决上述技术问题采取的技术方案是：
饮料加工专用的水处理装置，包括混凝罐、过滤罐、软化罐、消毒罐和RO机，所述混凝罐、过滤罐、软化罐和消毒罐之间竖直并列设置，所述混凝罐的顶部加工有第一水流入口、所述混凝罐的底部加工有第一水流出口，过滤罐的顶部加工有第二水流入口，第一水流出口与第二水流入口相连通，所述过滤罐的底部加工有冷却用水出口，所述过滤罐的罐壁上加工第二水流出口，所述软化罐的顶部加工有第三水流入口，第二水流出口与第三水流入口相连通，所述软化罐的底部加工有设备洗刷用水出口，所述软化罐的罐壁上加工有第三水流出口，所述消毒罐的顶部加工有第四水流入口，第三水流出口与第四水流入口相连通，所述消毒罐的底部加工有第四水流出口，所述第四水流出口与RO机的进水端相连通，所述RO机的出水端为饮料用水出口端。
本实用新型具有以下有益效果：
本产品设计结构简单、使用灵活且具有通用性，能够同时处理出饮料生产用水、洗刷用水和冷却用水，也可根据实际需要，单独处理出饮料生产用水、洗刷用水和冷却用水中的一种或几种。RO机为反渗透装置，其能够有效辅助混凝罐、过滤罐、软化罐和消毒罐进行反渗透，确保饮料生产用水的净化程度，得到纯净的饮料生产用水。本产品节省饮料制造过程中的使用成本，适合中小型饮料厂使用。
