申请日2016.04.28
公开(公告)日2016.09.07
IPC分类号C02F5/08; C02F1/50
摘要
本实用新型公开了一种水处理多级净化设备，其包括：水处理多级净化装置、水泵、混合罐、加药排污控制装置，其中，所述混合罐通过所述水泵与所述水处理多级净化装置连通;所述加药排污控制装置分别与所述水处理多级净化装置、混合罐连接;所述水泵包括第一水泵和第二水泵，所述第一水泵为变频水泵，所述第二水泵为定频水泵，所述第一水泵和所述第二水泵并联设置。本实用新型的水处理多级净化设备的第一水泵和第二水泵分别设为变频水泵和定频水泵，在负荷低于50%时，只运行变频水泵，当负荷为总负荷的50%以上时，启动定频水泵，满足了设备的稳定运行的同时，达到节省运行费用的目的。本实用新型的水处理多级净化装置可降低系统的阻力，降低设备的能耗。
权利要求书
1.一种水处理多级净化设备，其特征在于，包括：水处理多级净化装置、水泵、混合罐、加药排污控制装置，其中，
所述混合罐通过所述水泵与所述水处理多级净化装置连通;
所述加药排污控制装置分别与所述水处理多级净化装置、混合罐连接;
所述水泵包括第一水泵和第二水泵，所述第一水泵为变频水泵，所述第二水泵为定频水泵，所述第一水泵和所述第二水泵并联设置。
2.根据权利要求1所述的水处理多级净化设备，其特征在于，
所述水泵与所述水处理多级净化装置之间通过水泵的传输管道与水处理多级净化装置的传输管道连接，所述水泵的传输管道与所述水处理多级净化装置的传输管道之间通过橡胶软接连接。
3.根据权利要求1所述的水处理多级净化设备，其特征在于，
所述水泵与所述混合罐之间通过传输管道连接，所述传输管道上设有单片式止回阀。
4.根据权利要求1所述的水处理多级净化设备，其特征在于，
所述加药排污控制装置包括阻垢加药装置、杀菌灭藻加药装置以及自动控制装置;
所述阻垢加药装置、杀菌灭藻加药装置分别通过所述自动控制装置与所述水处理多级净化装置连接。
5.根据权利要求1所述的水处理多级净化设备，其特征在于，
所述水泵的底端设有阻尼弹簧减振器。
6.根据权利要求1所述的水处理多级净化设备，其特征在于，
所述水处理多级净化装置上设有电导率仪，随时对内部的水质进行检测。
7.根据权利要求1所述的水处理多级净化设备，其特征在于，
所述水处理多级净化装置的进水口处设置为倒置的喇叭形结构，水流通过进水口进入罐体时，水流的截面积增大，从而降低了设备的阻力。
8.根据权利要求1所述的水处理多级净化设备，其特征在于，
所述水处理多级净化装置具有罐体，所述罐体的内表面依次涂覆有两层环氧铁红底铁，两层环氧面漆;
所述罐体的外表面依次涂覆有两层环氧底漆，两层聚氨酯丙烯酸面漆。
说明书
水处理多级净化设备
技术领域
本实用新型涉及净化设备技术领域，特别是涉及一种水处理多级净化设备。
背景技术
目前，随着近年来我国经济的快速发展，工业化发展趋势不断深入，能源与资源消耗率越来越高。以建筑业为代表的行业得到了迅速的发展，同时与其相关的行业，例如供热通风与空调行业也发展迅速，根据中国建筑科学研究所的权威统计，建筑内能耗占年总能耗的30%，相当可观。如何更好的将建筑内相关的设备进行改进，降低能耗，至关重要。尤其是对水处理设备进行的改进。
现有的水处理设备，不论在何种情况下，其均满负荷的运转，不能够随着设备的具体运行负荷，相应的调整水处理设备的运行状态，降低能耗，从而导致能耗的不必要的浪费，成本较高，亟待进一步改进。
实用新型内容
本实用新型的目的是提供一种水处理多级净化设备，其具有降低能耗、降低设备的运行成本，易于处理的优点。

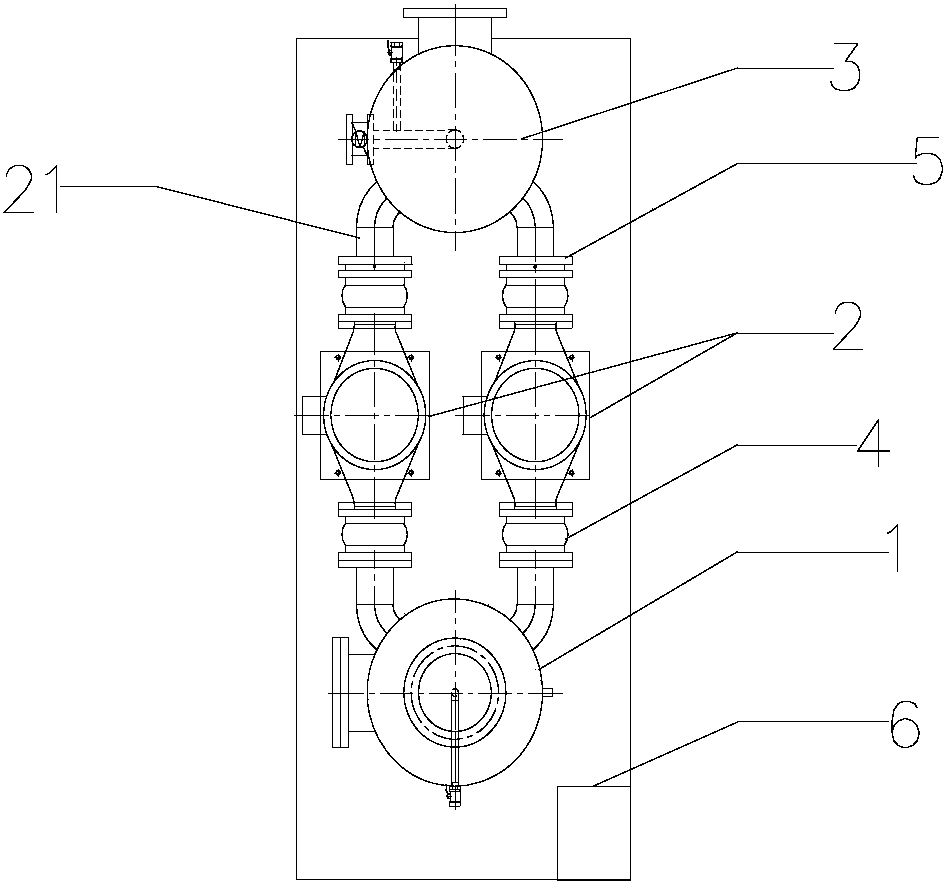

为解决上述技术问题，本实用新型一种水处理多级净化设备，其包括：水处理多级净化装置、水泵、混合罐、加药排污控制装置，其中，
所述混合罐通过所述水泵与所述水处理多级净化装置连通;
所述加药排污控制装置分别与所述水处理多级净化装置、混合罐连接;
所述水泵包括第一水泵和第二水泵，所述第一水泵为变频水泵，所述第二水泵为定频水泵，所述第一水泵和所述第二水泵并联设置。
所述水泵与所述水处理多级净化装置之间通过水泵的传输管道与水处理多级净化装置的传输管道连接，所述水泵的传输管道与所述水处理多级净化装置的传输管道之间通过橡胶软接连接。
所述水泵与所述混合罐之间通过传输管道连接，所述传输管道上设有单片式止回阀。
所述加药排污控制装置包括阻垢加药装置、杀菌灭藻加药装置以及自动控制装置;
所述阻垢加药装置、杀菌灭藻加药装置分别通过所述自动控制装置与所述水处理多级净化装置连接。
所述水泵的底端设有阻尼弹簧减振器。
所述水处理多级净化装置上设有电导率仪，随时对内部的水质进行检测。
所述水处理多级净化装置的进水口处设置为倒置的喇叭形结构，水流通过进水口进入罐体时，水流的截面积增大，从而降低了设备的阻力。
所述水处理多级净化装置具有罐体，所述罐体的内表面依次涂覆有两层环氧铁红底铁，两层环氧面漆;
所述罐体的外表面依次涂覆有两层环氧底漆，两层聚氨酯丙烯酸面漆。
本实用新型具有以下有益技术效果：
本实用新型的水处理多级净化设备的第一水泵和第二水泵分别设为变频水泵和定频水泵，在负荷低于50%时，只运行变频水泵，当负荷为总负荷的50%以上时，启动定频水泵，满足了设备的稳定运行的同时，达到节省运行费用的目的。本实用新型的水处理多级净化装置可降低设备的阻力，降低设备的能耗。
