申请日2016.04.28
公开(公告)日2016.09.07
IPC分类号C02F9/04; C02F101/30; C02F101/20
摘要
本实用新型涉及水处理技术领域，更具体地说涉及一种高效废水处理装置，用多级过滤网对废水中的固体杂质进行过滤，用填料和化学药品相结合处理废水中的有机污染物和重金属离子，并且通过机械搅拌的方式促进化学药品与废水中重金属离子的反应，高效彻底地处理掉废水中的各种有害物质。粗过滤网位于过滤罐的上层，精过滤网位于过滤罐的中层，填料位于过滤罐的下层，过滤罩位于过滤罐内，并且过滤罩固定连接在水泵Ⅰ的进水管上，电机固定连接在反应池的顶端，并且电机的输出轴伸入反应池内，搅拌器的顶端固定连接在电机的输出轴上，阀门设置在沉淀池的出水口。
权利要求书

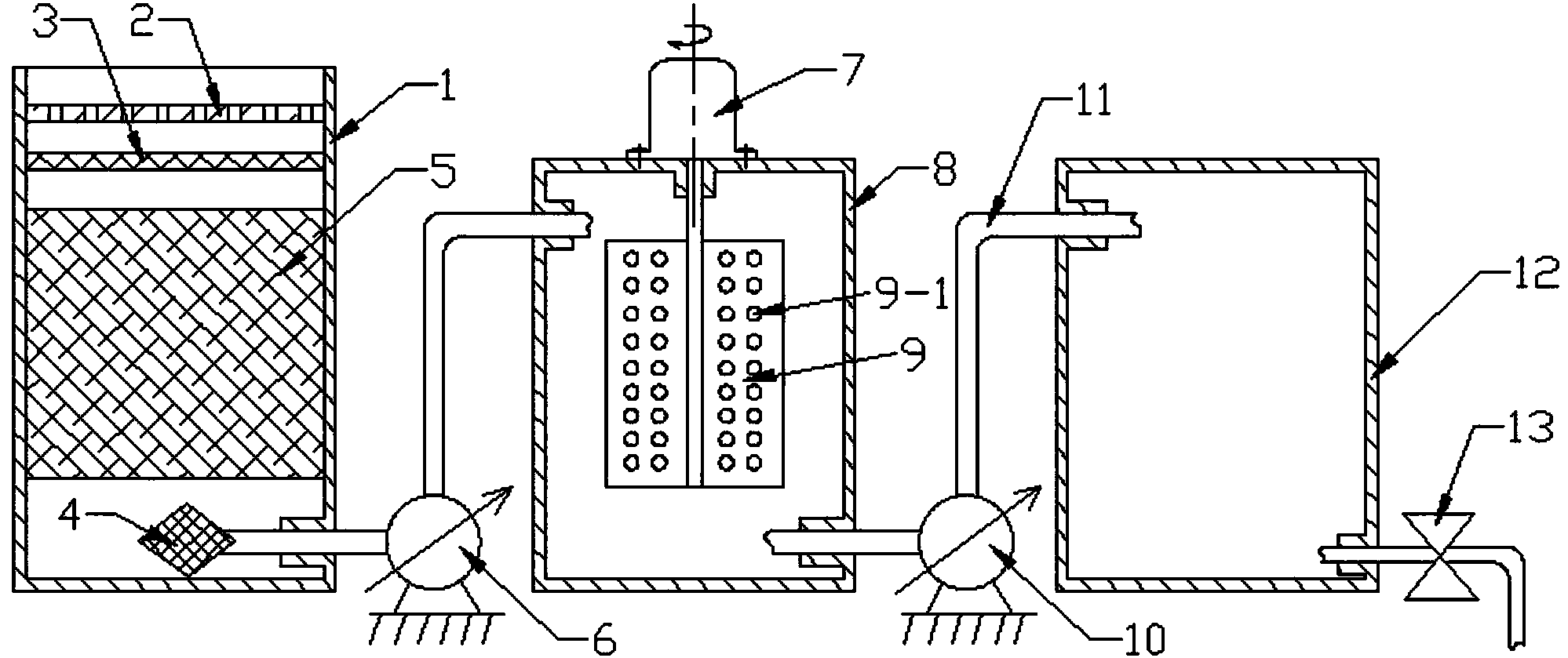

1.一种高效废水处理装置，包括过滤罐(1)、粗过滤网(2)、精过滤网(3)、过滤罩(4)、填料(5)、水泵Ⅰ(6)、电机(7)、反应池(8)、搅拌器(9)、水泵Ⅱ(10)、管道(11)、沉淀池(12)和阀门(13)，其特征在于：搅拌器(9)上设置有通孔(9-1)，通孔(9-1)有多个，多个通孔(9-1)均匀地分布在搅拌器(9)上;
粗过滤网(2)、精过滤网(3)和填料(5)均设置在过滤罐(1)内，并且粗过滤网(2)位于过滤罐(1)的上层，精过滤网(3)位于过滤罐(1)的中层，填料(5)位于过滤罐(1)的下层，过滤罩(4)位于过滤罐(1)内，并且过滤罩(4)固定连接在水泵Ⅰ(6)的进水管上，水泵Ⅰ(6)的进水口与过滤罐(1)的出水口通过管道(11)连通，水泵Ⅰ(6)的出水口与反应池(8)的进水口通过管道(11)连通，电机(7)固定连接在反应池(8)的顶端，并且电机(7)的输出轴伸入反应池(8)内，搅拌器(9)的顶端固定连接在电机(7)的输出轴上，水泵Ⅱ(10)的进水口与反应池(8)的出水口通过管道(11)连通，水泵Ⅱ(10)的出水口与沉淀池(12)的进水口通过管道(11)连通，阀门(13)设置在沉淀池(12)的出水口。
2.根据权利要求1所述的一种高效废水处理装置，其特征在于：所述的管道(11)有多段。
3.根据权利要求1所述的一种高效废水处理装置，其特征在于：所述的填料(5)的材料为纳米零价铁。
说明书
一种高效废水处理装置
技术领域
本实用新型涉及水处理技术领域，更具体地说涉及一种高效废水处理装置。
背景技术
在工业生产和人类生活的过程中，不可避免地会产生废水，废水中含有大量的杂质、重金属离子以及细菌等有毒有害物质，废水如果不进行处理或处理不彻底就排放，会对环境造成严重污染。
发明内容
本实用新型主要解决的技术问题是：提供一种高效废水处理装置，用多级过滤网对废水中的固体杂质进行过滤，用填料和化学药品相结合处理废水中的有机污染物和重金属离子，并且通过机械搅拌的方式促进化学药品与废水中重金属离子的反应，高效彻底地处理掉废水中的各种有害物质。
为解决上述技术问题，本实用新型涉及水处理技术领域，更具体地说涉及一种高效废水处理装置。包括过滤罐、粗过滤网、精过滤网、过滤罩、填料、水泵Ⅰ、电机、反应池、搅拌器、水泵Ⅱ、管道、沉淀池和阀门，用多级过滤网对废水中的固体杂质进行过滤，用填料和化学药品相结合处理废水中的有机污染物和重金属离子，并且通过机械搅拌的方式促进化学药品与废水中重金属离子的反应，高效彻底地处理掉废水中的各种有害物质。
搅拌器上设置有通孔，通孔有多个，多个通孔均匀地分布在搅拌器上。
粗过滤网、精过滤网和填料均设置在过滤罐内，并且粗过滤网位于过滤罐的上层，精过滤网位于过滤罐的中层，填料位于过滤罐的下层，过滤罩位于过滤罐内，并且过滤罩固定连接在水泵Ⅰ的进水管上，水泵Ⅰ的进水口与过滤罐的出水口通过管道连通，水泵Ⅰ的出水口与反应池的进水口通过管道连通，电机固定连接在反应池的顶端，并且电机的输出轴伸入反应池内，搅拌器的顶端固定连接在电机的输出轴上，水泵Ⅱ的进水口与反应池的出水口通过管道连通，水泵Ⅱ的出水口与沉淀池的进水口通过管道连通，阀门设置在沉淀池的出水口。
作为本技术方案的进一步优化，本实用新型一种高效废水处理装置所述的管道有多段。
作为本技术方案的进一步优化，本实用新型一种高效废水处理装置所述的填料的材料为纳米零价铁。
本实用新型一种高效废水处理装置的有益效果为：
本实用新型一种高效废水处理装置，用多级过滤网对废水中的固体杂质进行过滤，用填料和化学药品相结合处理废水中的有机污染物和重金属离子，并且通过机械搅拌的方式促进化学药品与废水中重金属离子的反应，高效彻底地处理掉废水中的各种有害物质。
