申请日2016.04.28
公开(公告)日2016.08.24
IPC分类号G05D9/12
摘要
本发明涉及污水处理技术领域，具体地说是一种中小型污水处理站液位控制系统，利用被测介质传导控制信号，加强了耐腐蚀性和工作稳定性。在污水处理系统中，由于被测介质的腐蚀性较高，杂物较多，传统的液位变送器对介质要求较高，浮球式液位控制器使用周期短，维护成本高。容易出现缺水、溢水、停水等故障。本发明利用蓄水池中的本身介质作为传导信号，由导电海绵将各个反馈信号传送到DC12V继电器模块进行分解放大，再将整合好的开关信号送给PLC进行对设备的控制。本发明使用导电海绵传导技术并结合DC12V继电器拓展模块，对水处理系统中液位进行精密控制;解决了传统也为控制仪表对被测介质的要求，同时可达到较为精准的液位控制。
权利要求书
1.一种中小型污水处理站液位控制系统，其特征为：利用储水池(1)中的本身介质作为传导信号，由导电海绵将各个反馈信号传送到DC12V继电器模块进行分解放大，再将整合好的开关信号送给PLC进行对设备的控制，利用被测介质液位控制相关设备运行状态;
所述的液位控制系统包括：导线(3)、导电海绵、DC12V继电器模块、PLC控制系统和污水处理站设备，导线(3)固定于储水池(1)内墙壁上;导电海绵(A0、A1、A2、A3、A4)分段连接固定在储水池(1)中的导线(3)上;DC12V继电器模块的输入端(I0、I1、I2、I3、I4)，与导电海绵(A0、A1、A2、A3、A4)分别对应连接;DC12V继电器模块的输出端(O1、O2、O3、O4)，与PLC控制系统的输入端(I`1、I`2、I`3、I`4)分别对应连接;PLC控制系统的输出端(O`1、O`2、O`3、O`4)，与污水处理站设备连接。
2.如权利要求1所述的一种中小型污水处理站液位控制系统，其特征在于：所述的导电海绵(A0、A1、A2、A3、A4)连接固定在储水池(1)中的导线(3)上的位置为，导电海绵(A0)为公共信号，处于储水池底端;导电海绵(A1)为极高水位信号，处于储水池顶端;导电海绵(A2)为高水位信号，处于储水池8/9处;导电海绵(A3)为自来水补水信号，处于储水池1/6处;导电海绵(A4)为低水位信号，处于储水池2/9处。
3.如权利要求1所述的一种中小型污水处理站液位控制系统，其特征在于：所述的连接固定在储水池(1)中导线(3)上的导电海绵，导电海绵(A0)及导电海绵(A1)位置是固定的，其他导电海绵安装位置可按照工艺要求自行调整，并可以安装多个导电海绵。
4.如权利要求1所述的一种中小型污水处理站液位控制系统，其特征在于：所述的导电海绵连接固定在储水池(1)中的导线(3)上，是将与导电海绵相连接的导线(3)所处位置的外绝缘体拨开，在该位置镀锡，插入导电海绵中。
5.如权利要求1所述的一种中小型污水处理站液位控制系统，其特征在于：所述的导电海绵表面电阻≤103-5Ω，防静电海绵表面电阻：≤1011Ω。
说明书
中小型污水处理站液位控制系统
技术领域
本发明涉及污水处理技术领域，具体地说是一种中小型污水处理站液位控制系统，利用被测介质传导控制信号，加强了耐腐蚀性和工作稳定性。
背景技术
在污水处理系统中，由于被测介质的腐蚀性较高，杂物较多，传统的液位变送器对介质要求较高，浮球式液位控制器使用周期短，维护成本高。容易出现缺水、溢水、停水等故障。
在现有技术中，是通过一次仪表与二次仪表结合使用，再将开关信号传导于PLC等扩展设备，其结构复杂，不变于维护，当仪表有信号故障无法及时显示故障类型和位置。耐腐蚀性不高，成套设备成本较高，设备维修困难，从而增加了劳动强度。
发明内容
本发明的目的是提供一种用于不受环境及介质类型的液位控制系统，克服了现有的技术缺陷。
本发明的技术方案是：利用蓄水池中的本身介质作为传导信号，由导电海绵将各个反馈信号传送到DC12V继电器模块进行分解放大，再将整合好的开关信号送给PLC进行对设备的控制;
所述的液位控制系统包括：导线3、导电海绵、DC12V继电器模块、PLC控制系统和污水处理站设备，导线3固定于储水池1内墙壁上;导电海绵A0、A1、A2、A3、A4分段连接固定在储水池1中的导线3上;DC12V继电器模块的输入端I0、I1、I2、I3、I4，与导电海绵A0、A1、A2、A3、A4分别对应连接;DC12V继电器模块的输出端O1、O2、O3、O4，与PLC控制系统的输入端I`1、I`2、I`3、I`4分别对应连接;PLC控制系统的输出端O`1、O`2、O`3、O`4，与污水处理站设备连接。

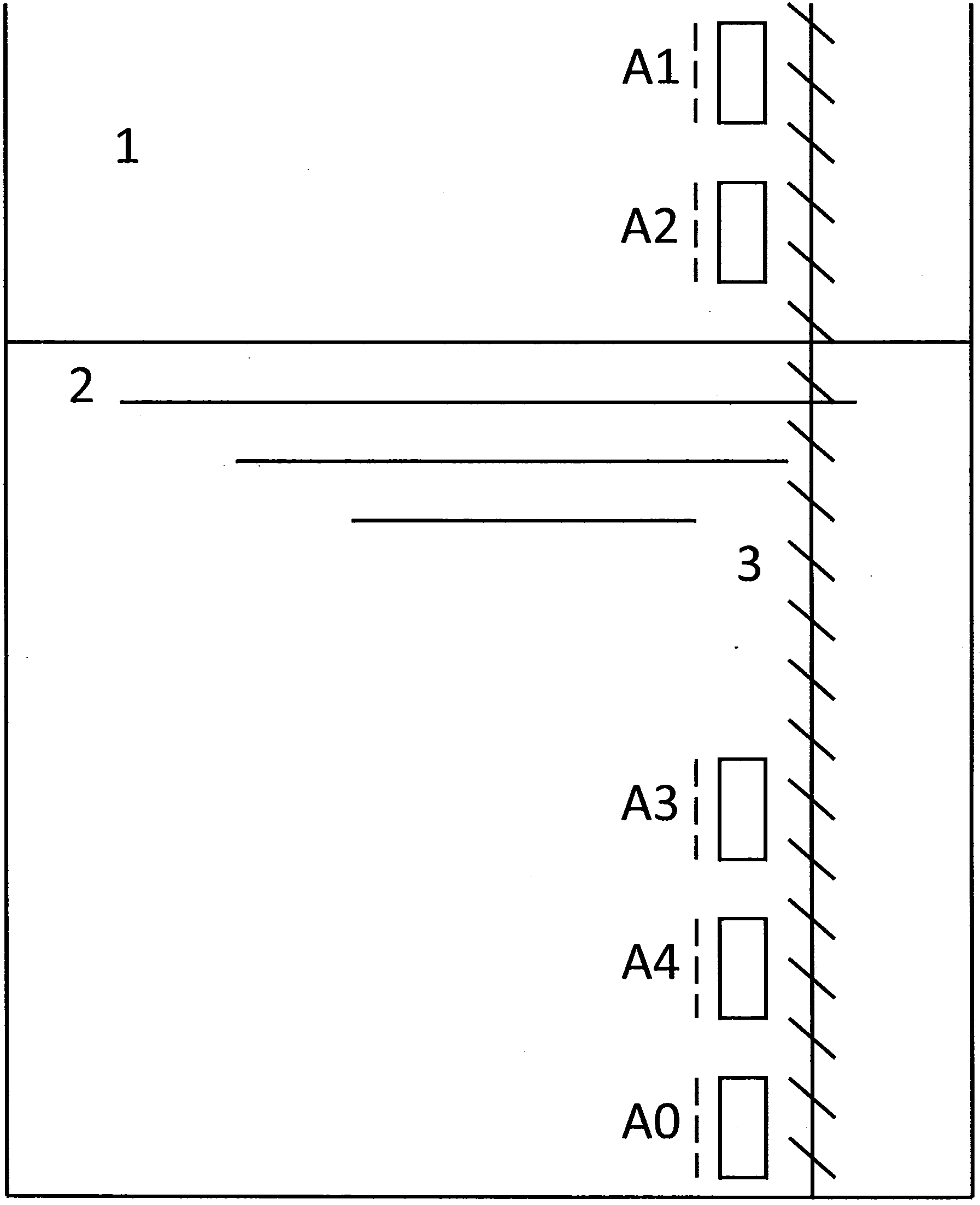

进一步，所述的导电海绵A0、A1、A2、A3、A4连接固定在储水池1中的导线3上的位置为，导电海绵A0为公共信号，处于储水池底端;导电海绵A1为极高水位信号，处于储水池顶端;导电海绵A2为高水位信号，处于储水池8/9处;导电海绵A3为自来水补水信号，处于储水池1/6处;导电海绵A4为低水位信号，处于储水池2/9处。
进一步，所述的连接固定在储水池1中导线3上的导电海绵，导电海绵A0及导电海绵A1位置是固定的，其他导电海绵安装位置可按照工艺要求自行调整，并可以安装多个导电海绵。
进一步，所述的导电海绵连接固定在储水池1中的导线3上，是将与导电海绵相连接的导线3所处位置的外绝缘体拨开，在该位置镀锡，插入导电海绵中。
进一步，所述的导电海绵表面电阻≤103-5Ω，防静电海绵表面电阻：≤1011Ω。
本发明的优点是：使用导电海绵传导技术并结合DC12V继电器拓展模块，对水处理系统中液位进行精密控制;解决了传统也为控制仪表对被测介质的要求，同时可达到较为精准的液位控制。耐腐蚀性强、安装简单，系统结构简单、可靠，便于更换及维护，提高了液位控制精度，可以用于无人值守站点。
