申请日2016.04.28
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
本实用新型涉及环保技术领域，具体涉及一种污水处理池，包括呈封闭状的池体，所述池体内隔开设置有两个隔板，所述隔板将所述池体依次分割为沉降池、生化过滤池和净水池，所述沉降池与所述生化过滤池之间的隔板的顶部设置有第一开口，所述第一开口使所述沉降池与所述生化过滤池连通，在所述沉降池的内侧壁上，由下至上设置有若干挡板，相邻两个所述挡板隔开设置，所述挡板的面积由下至上依次增大，所述挡板向下倾斜设置，所述沉降池侧壁上设置有进水口，所述进水口位于所述挡板的下方，所述净水池的顶部设有出水口。本申请的污水处理池，不仅简化的污水处理程序和处理过程，而且还能够节约污水处理池的布置场地，降低污水处理成本。
权利要求书

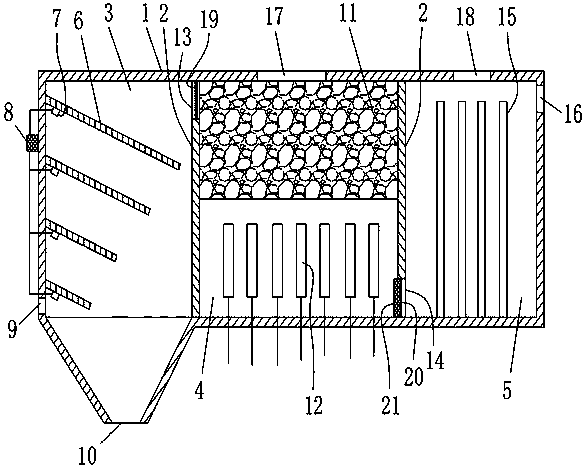

1.一种污水处理池，其特征在于：包括呈封闭状的池体，所述池体内隔开设置有两个隔板，所述隔板将所述池体依次分割为沉降池、生化过滤池和净水池，所述沉降池与所述生化过滤池之间的隔板的顶部设置有第一开口，所述第一开口使所述沉降池与所述生化过滤池连通，在所述沉降池的内侧壁上，由下至上设置有若干挡板，相邻两个所述挡板隔开设置，所述挡板的面积由下至上依次增大，所述挡板向下倾斜设置，每一个所述挡板上都设置有振动装置，所述振动装置连接有控制其启停的开关，所述开关设置在所述沉降池的外侧壁上，所述沉降池侧壁上设置有进水口，所述进水口位于所述挡板的下方，所述沉降池的底部为上大下小的漏斗状结构，所述沉降池底部的最低处还设置有排渣口，所述生化过滤池的上半部分内设有微生物填料，所述生化过滤池的下半部分内设有喷出氧气的曝气头，所述生化过滤池与所述净水池之间的隔板的底部设置有第二开口，所述第二开口使所述生化过滤池与所述净水池连通，所述净水池内设置有吸附碳棒，所述净水池的顶部设有出水口。
2.如权利要求1所述的污水处理池，其特征在于：所述生化过滤池对应的所述池体上设置有用于更换所述微生物填料的第一换料口。
3.如权利要求2所述的污水处理池，其特征在于：所述净水池对应的所述池体上设置有用于更换所述吸附碳棒的第二换料口。
4.如权利要求3所述的污水处理池，其特征在于：所述第一开口处设置有第一格栅。
5.如权利要求4所述的污水处理池，其特征在于：所述第二开口处设置有第二格栅。
6.如权利要求5所述的污水处理池，其特征在于：所述第二格栅上还设施有过滤网。
说明书
一种污水处理池
技术领域
本实用新型涉及环保技术领域，具体涉及一种污水处理池。
背景技术
在工业生产活动中，往往会产生大量污水，一般处理污水时采用物理法或微生物法。但是，由于污水的性质不同，单纯使用物理法或微生物法不能起到很好的处理效果，往往需要进行后续的二次处理，所以，处理程序较多，过程较为复杂，不仅需要较高的污水处理成本，还需要占用大量场地。
实用新型内容
本实用新型的目的就在于：针对目前污水处理池存在的处理程序较多，过程较为复杂，不仅需要较高的污水处理成本，还需要占用大量场地的技术问题，提供一种可以同时进行物理法处理和微生物法处理的污水处理池。
为了实现上述目的，本实用新型采用的技术方案是：
一种污水处理池，包括呈封闭状的池体，所述池体内隔开设置有两个隔板，所述隔板将所述池体依次分割为沉降池、生化过滤池和净水池，所述沉降池与所述生化过滤池之间的隔板的顶部设置有第一开口，所述第一开口使所述沉降池与所述生化过滤池连通，在所述沉降池的内侧壁上，由下至上设置有若干挡板，相邻两个所述挡板隔开设置，所述挡板的面积由下至上依次增大，所述挡板向下倾斜设置，每一个所述挡板上都设置有振动装置，所述振动装置连接有控制其启停的开关，所述开关设置在所述沉降池的外侧壁上，所述沉降池侧壁上设置有进水口，所述进水口位于所述挡板的下方，所述沉降池的底部为上大下小的漏斗状结构，所述沉降池底部的最低处还设置有排渣口，所述生化过滤池的上半部分内设有微生物填料，所述生化过滤池的下半部分内设有喷出氧气的曝气头，所述生化过滤池与所述净水池之间的隔板的底部设置有第二开口，所述第二开口使所述生化过滤池与所述净水池连通，所述净水池内设置有吸附碳棒，所述净水池的顶部设有出水口。
本申请的污水处理厂，污水从进水口进入沉降池，由于挡板的阻挡，污水中的污泥和其他大颗粒的杂质沉降，而且，挡板为若干个，且面积由下至上依次增大，使得污水中的污泥和杂质能够得到更为完全的沉降，沉降下的污泥和其他杂质集中在沉降池底部的漏斗状结构内，使用时，可以通过排渣口将这些污泥和杂质排出，由于挡板呈倾斜向下设置，并且在挡板上设置了振动装置，所以，在使用一段时间后，对沉降池进行清理时，可以通过振动装置将各个挡板上的污泥和杂质振动掉落，进而方便沉降池的清洁工作，也能够进一步的提高沉降池内的清洁度，提高其使用时的污水处理能力;污水在沉降池内沉降后，由顶部进入到生化过滤池中，在生化过滤池中，微生物填料充分降解来分解有机污物，进一步的对污水进行处理，而且，位于下部分的曝气头喷出氧气，对水体中的微生物进行进一步的处理，如此，同时对水体中的好氧微生物和厌氧微生物进行分解，而且，水体由生化过滤池的底部进入到净水池中，而曝气头设置在生化过滤池的下半部分内，如此，使得曝气头爆出的氧气能够更加完全的与生化过滤池中的水体接触，进一步的提高了处理能力;在净水池中设置吸附碳棒，水体由下至上流过吸附碳棒，最后从出水口排出，吸附碳棒吸附水体中的不溶物，如此得到干净的水体，实现对污水的处理;本申请的污水处理池，在一个池体中，同时采用物理方法和微生物方法对污水进行处理，不仅简化的污水处理程序和处理过程，而且还能够节约污水处理池的布置场地，降低污水处理成本。
优选的，所述生化过滤池对应的所述池体上设置有用于更换所述微生物填料的第一换料口。
优选的，所述净水池对应的所述池体上设置有用于更换所述吸附碳棒的第二换料口。
通过设置第一换料口和第二换料口，方便微生物填料和吸附碳棒的更换，进一步的提高本申请污水处理池的污水处理能力。
优选的，所述第一开口处设置有第一格栅。
优选的，所述第二开口处设置有第二格栅。
通过设置第一格栅和第二格栅，对污水中的杂质进一步的阻挡，也进一步的提高了污水处理池的污水处理能力。
优选的，所述第二格栅上还设施有过滤网。设置过滤网，能够进一步的过滤污水中的杂质，也进一步提高了本申请污水处理池的污水处理能力，而且，过滤网设置在第二格栅上，第二格栅还起到支撑过滤网的作用，减小过滤网的变形量，提高过滤网使用的可靠性。
优选的，所述振动装置位于所述挡板下方。减少污泥或者其他杂质在振动装置上的沉降量，进而提高振动装置的可靠性。
由于采用了上述技术方案，本实用新型的有益效果是：
本申请的污水处理厂，污水从进水口进入沉降池，由于挡板的阻挡，污水中的污泥和其他大颗粒的杂质沉降，而且，挡板为若干个，且面积由下至上依次增大，使得污水中的污泥和杂质能够得到更为完全的沉降，沉降下的污泥和其他杂质集中在沉降池底部的漏斗状结构内，使用时，可以通过排渣口将这些污泥和杂质排出，由于挡板呈倾斜向下设置，并且在挡板上设置了振动装置，所以，在使用一段时间后，对沉降池进行清理时，可以通过振动装置将各个挡板上的污泥和杂质振动掉落，进而方便沉降池的清洁工作，也能够进一步的提高沉降池内的清洁度，提高其使用时的污水处理能力;污水在沉降池内沉降后，由顶部进入到生化过滤池中，在生化过滤池中，微生物填料充分降解来分解有机污物，进一步的对污水进行处理，而且，位于下部分的曝气头喷出氧气，对水体中的微生物进行进一步的处理，如此，同时对水体中的好氧微生物和厌氧微生物进行分解，而且，水体由生化过滤池的底部进入到净水池中，而曝气头设置在生化过滤池的下半部分内，如此，使得曝气头爆出的氧气能够更加完全的与生化过滤池中的水体接触，进一步的提高了处理能力;在净水池中设置吸附碳棒，水体由下至上流过吸附碳棒，最后从出水口排出，吸附碳棒吸附水体中的不溶物，如此得到干净的水体，实现对污水的处理;本申请的污水处理池，在一个池体中，同时采用物理方法和微生物方法对污水进行处理，不仅简化的污水处理程序和处理过程，而且还能够节约污水处理池的布置场地，降低污水处理成本。
