申请日2016.05.11
公开(公告)日2016.09.21
IPC分类号C02F1/40
摘要
本实用新型公开了一种生活污水隔油池，包括桶体，桶体的内部被隔油板分隔成两个空间，其中一个空间的侧壁上连接有进水管，另一个空间的侧壁连接有出水管;隔油板的中下部开设有通孔。本实用新型由于采用上述设计，结构简单，成本较低，利用油污的密度低于污水的密度这一特点，能够快速有效的对生活污水中的油污进行隔离，降低污水的处理难度。而且隔离的油污能够回收处理，生产工业用油，变废为宝，提高产品附加值。
权利要求书

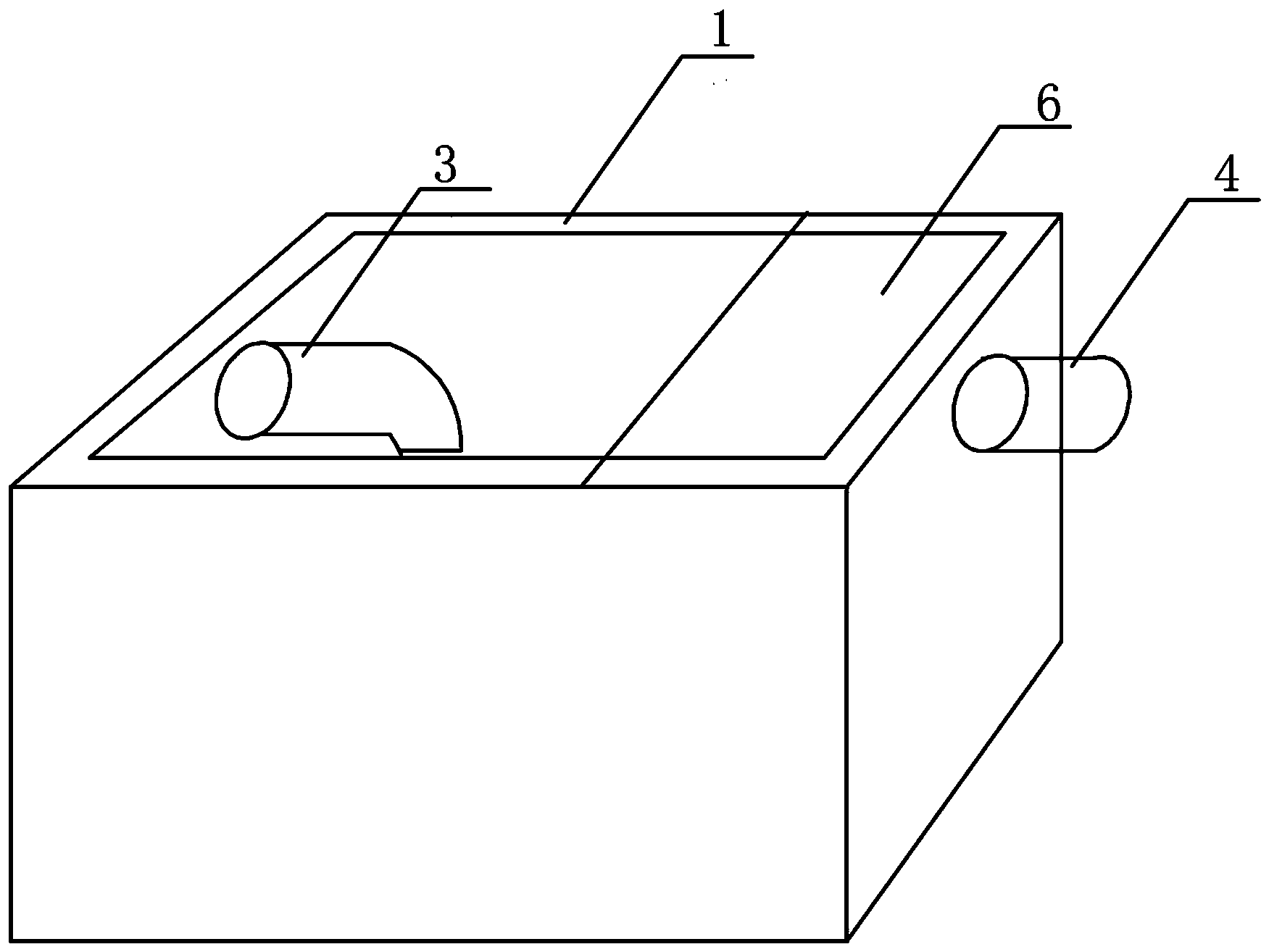

1. 一种生活污水隔油池，其特征在于：包括桶体(1)，桶体的内部被隔油板(2)分隔成两个空间，其中一个空间的侧壁上连接有进水管(3)，另一个空间的侧壁连接有出水管(4);隔油板的中下部开设有通孔(5)。
2. 根据权利要求1所述的隔油池，其特征在于：所述桶体(1)的顶部开口，并设有与之配合的桶盖(6)。
3. 根据权利要求1所述的隔油池，其特征在于：所述隔油板(2)将桶体(1)分隔成一大一小两个空间，相对大的空间连接进水管(3)，相对小的空间连接出水管(4)。
4. 根据权利要求3所述的隔油池，其特征在于：所述相对大的空间与相对小的空间的体积比为2：1。
5. 根据权利要求1所述的隔油池，其特征在于：所述进水管(3)还连接有弯头，弯头的出水口朝向桶底。
6. 根据权利要求1所述的隔油池，其特征在于：所述隔油板的中下部开设有多个通孔(5)，进水管(3)与出水管(4)的安装位置均高于通孔的位置。
7. 根据权利要求1所述的隔油池，其特征在于：所述通孔的直径为0.5-3cm，桶体(1)的内壁设有卡槽，隔油板(2)通过卡槽安装在桶体(1)内。
说明书
一种生活污水隔油池
技术领域
本实用新型属于环保领域，涉及污水前处理装置，具体为一种用于对生活污水进行前期处理的隔油池。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一;主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150-400L。
生活污水处理是人们日常生活产生的一种有机废水，主要是粪便和洗涤污水。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。污水处理含有大量的有机污染物和无机污染物，如不处理会对环境造成极大危害。
生活污水中的厨房废水含有大量的油污，容易附着在污水管道及处理设备上，加大处理难度。
发明内容
本实用新型要解决的技术问题是提供一种生活污水隔油池，将其作为预处理装置安装污水输送管道或污水处理装置的前端，预先通过其分离出油污，能够降低生活污水的处理难度。
为解决上述技术问题，本实用新型所采用的技术方案是：一种生活污水隔油池，包括桶体，桶体的内部被隔油板分隔成两个空间，其中一个空间的侧壁上连接有进水管，另一个空间的侧壁连接有出水管;隔油板的中下部开设有通孔。
所述桶体的顶部开口，并设有与之配合的桶盖。该隔油池可以埋藏在地下，桶盖一方面可以防臭，另外当隔油池内的油污收集到一定程度时，方便打开桶盖，抽走油污进行回收利用。
所述隔油板将桶体分隔成一大一小两个空间，相对大的空间连接进水管，相对小的空间连接出水管。进一步地，所述相对大的空间与相对小的空间的体积比为2：1。将其设置为一大一小两个空间，并且通过相对大的空间收集油污，能够提高隔油池的工作效率，尽可能多的收集油污，降低油污抽走的频率。
所述进水管还连接有弯头，弯头的出水口朝向桶底。通过该设计，可以使进入的生活污水向下流动，防止污水没过隔油板，对另一边的空间造成污染。
所述隔油板的中下部开设有多个通孔，进水管与出水管的安装位置均高于通孔的位置。通过该设计，能够提高污水的流动量，防止发生堵塞，而且通孔开设在隔油板中下部，既可以防止油污进入下一设备，还能使得污水中的渣质及沉淀在此处沉积。
所述通孔的直径为0.5-3cm，桶体的内壁设有卡槽，隔油板通过卡槽安装在桶体内。
本实用新型由于采用上述设计，结构简单，成本较低，利用油污的密度低于污水的密度这一特点，能够快速有效的对生活污水中的油污进行隔离，降低污水的处理难度。而且隔离的油污能够回收处理，生产工业用油，变废为宝，提高产品附加值。
