申请日2016.05.11
公开(公告)日2016.09.28
IPC分类号A01G9/02; A01G27/00; B65F1/14
摘要
本实用新型涉及一种废水利用垃圾桶花盆。其技术方案是：在垃圾存放装置和花盆装置之间设有隔板，在垃圾存放装置的上端设有筒盖，在垃圾存放装置的内部底端设有过滤板，在过滤板的下方设有储水箱，在装置本体的下部设有水箱，在水箱的左下角设有控制器，在水箱的中部设有循环水泵，在循环水泵的上方通过输水管连接在凹槽上，在凹槽的内壁里设有喷水管，在喷水管的顶端设有多个喷孔。有益效果是：将花盆和垃圾桶结合在一起，使垃圾桶中的垃圾发酵后的有益物质渗透到花盆的土壤中，作为花盆内植物的养料，节约了资源;设有喷水管，能够使养料更充分的得到利用，不仅结构简单实用美化了环境，而且不会造成二次污染。
权利要求书

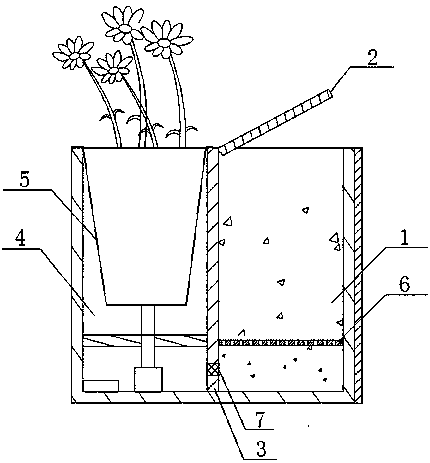

1.一种废水利用垃圾桶花盆，包括垃圾存放装置(1)和花盆装置(4)，其特征是：在垃圾存放装置(1)和花盆装置(4)之间设有隔板(3)，在垃圾存放装置(1)的上端设有筒盖(2)，在垃圾存放装置(1)的内部底端设有过滤板(6)，在过滤板(6)的下方设有储水箱，所述的花盆装置(4)包括装置本体(4.1)、水箱(4.2)、控制器(4.3)、循环水泵(4.4)、输水管(4.5)、凹槽(4.7)、喷水管(4.8)、喷孔(4.9)，在装置本体(4.1)的下部设有水箱(4.2)，在水箱(4.2)的左下角设有控制器(4.3)，在水箱(4.2)的中部设有循环水泵(4.4)，在循环水泵(4.4)的上方通过输水管(4.5)连接在凹槽(4.7)上，在凹槽(4.7)的内壁里设有喷水管(4.8)，在喷水管(4.8)的顶端设有多个喷孔(4.9)。
2.根据权利要求1所述的废水利用垃圾桶花盆，其特征是：盆体(5)上开有多个排水透气孔(5.1)。
3.根据权利要求1所述的废水利用垃圾桶花盆，其特征是：所述的凹槽(4.7)与盆体(5)的形状相对应，在凹槽(4.7)与盆体(5)之间形成水流通道(4.6)。
4.根据权利要求1所述的废水利用垃圾桶花盆，其特征是：所述的喷孔(4.9)朝向盆体(5)内部，喷孔(4.9)与水平面形成20度—80度的夹角。
5.根据权利要求1所述的废水利用垃圾桶花盆，其特征是：所述的隔板(3)的底端设有网筛(7)。
说明书
废水利用垃圾桶花盆
技术领域
本实用新型涉及一种花盆技术领域，特别涉及一种废水利用垃圾桶花盆。
背景技术
为了改善和美化环境，各式各样的花盆层出不穷;为了改变垃圾桶给人以肮脏感觉，不少人将花盆与垃圾桶结合起来;目前，花盆与垃圾桶结合主要都是体现在美化环境，通常是以垃圾桶为主，在现有的室外垃圾桶上设计各式各样的花盆，用于改善传统垃圾桶给人们不美观的印象。但是目前还没有以花盆为主、垃圾桶为辅的桶体结构，更没有方便地将生活厨房垃圾转化为肥料供养植物生长的垃圾桶、花盆一体的垃圾桶花盆。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种废水利用垃圾桶花盆，解决了厨房垃圾形成的肥料得不到充分利用的问题。
其技术方案是：在垃圾存放装置和花盆装置之间设有隔板，在垃圾存放装置的上端设有筒盖，在垃圾存放装置的内部底端设有过滤板，在过滤板的下方设有储水箱，所述的花盆装置包括装置本体、水箱、控制器、循环水泵、输水管、凹槽、喷水管、喷孔，在装置本体的下部设有水箱，在水箱的左下角设有控制器，在水箱的中部设有循环水泵，在循环水泵的上方通过输水管连接在凹槽上，在凹槽的内壁里设有喷水管，在喷水管的顶端设有多个喷孔。
上述的盆体上开有多个排水透气孔。
上述的凹槽与盆体的形状相对应，在凹槽与盆体之间形成水流通道。
上述的喷孔朝向盆体内部，喷孔与水平面形成20度—80度的夹角。
上述的隔板的底端设有网筛。
本实用新型的有益效果是：将花盆和垃圾桶结合在一起，使垃圾桶中的垃圾发酵后的有益物质渗透到花盆的土壤中，作为花盆内植物的养料，节约了资源;设有喷水管，能够使养料更充分的得到利用，不仅结构简单实用美化了环境，而且不会造成二次污染。
