申请日2016.05.11
公开(公告)日2016.11.23
IPC分类号C02F11/12; F23G7/00
摘要
本实用新型公开了一种污泥干化利用处理装置，属于废水污泥处理技术领域。该实用新型包括污泥沉淀池(1)、掺料仓(11)和工业锅炉，其特征在于：还包括污泥预处理池(4))和污水蓄水池(10)，所述的污泥沉淀池(1)通过污泥管(2)、输送泵(3)与污泥预处理池(4)相连接，所述的污泥预处理池(4)底部设有复合过滤层，复合过滤层由下层的红砖层(6)和上层的煤渣层(5)组成，污泥预处理池(4)通过过水槽(8)与污水蓄水池(10)相连通，所述污泥预处理池(4)通过污泥泵(9)与配有锅炉煤(12)的掺料仓(11)相连接。本实用新型设备投入和运行成本低，非常适合在小型污水处理厂推广应用。
权利要求书
1.一种污泥干化利用处理装置，包括污泥沉淀池(1)、掺料仓(11)和工业锅炉，其特征在于：还包括污泥预处理池(4))和污水蓄水池(10)，所述的污泥沉淀池(1)通过污泥管(2)、输送泵(3)与污泥预处理池(4)相连接，所述的污泥预处理池(4)底部设有复合过滤层，复合过滤层由下层的红砖层(6)和上层的煤渣层(5)组成，污泥预处理池(4)通过过水槽(8)与污水蓄水池(10)相连通，所述污泥预处理池(4)通过污泥泵(9)与配有锅炉煤(12)的掺料仓(11)相连接。
说明书
一种污泥干化利用处理装置
技术领域
本实用新型属于废水污泥处理技术领域，具体涉及一种污泥的干化利用处理装置。
背景技术
污泥含有很高的水分，不好直接用在土壤肥田，直接丢掉一来浪费，二来不好处理，现今城市污水处理行业得到迅速发展，城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注。为了便于运输和进行综合利用或最终处置，还需要通过烘干来进一步降低含水率。污泥的干化利用处理，使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为了可能。现有的污泥干化利用处理方法主要是通过干燥器烘干或离心机脱水烘干等，但设备投入及处理成本较高，很难在小型污水处理厂推广应用。现有技术中也公开了将污泥干化后与煤掺合进行燃烧再利用的文献，但一般先要将污泥干化成污泥颗粒后再与原煤掺合后燃烧，因此操作不便。
实用新型内容
针对现有技术存在的上述不足，本实用新型要解决的技术问题是在污泥干化前进行脱水、晾晒预处理，降低污泥的水分含量，再将污泥与煤掺合后送到锅炉中燃烧，实现污泥的回收利用。

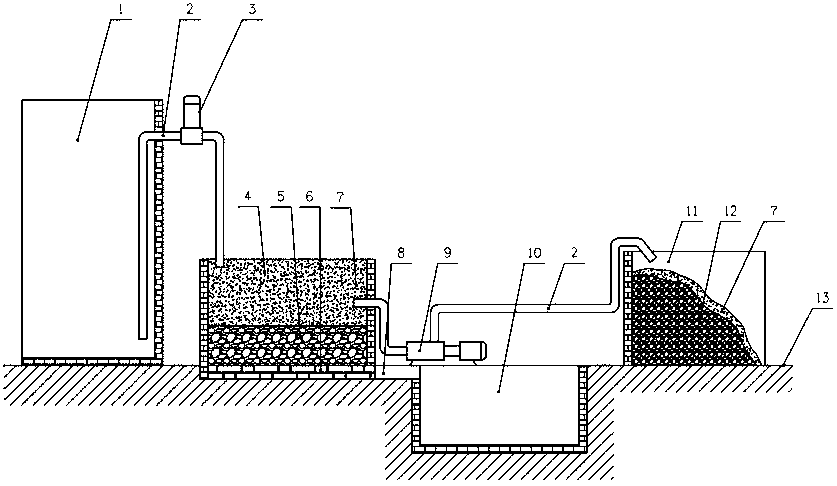

为实现上述目的，本实用新型采用下述技术方案：一种污泥干化利用处理装置，包括污泥沉淀池、掺料仓和工业锅炉，其特征在于：还包括污泥预处理池和污水蓄水池，所述的污泥沉淀池通过污泥管、输送泵与污泥预处理池相连接，所述的污泥预处理池底部设有复合过滤层，复合过滤层由下层的红砖层和上层的煤渣层组成，污泥预处理池通过过水槽与污水蓄水池相连通，所述污泥预处理池通过污泥管、输送泵与配有锅炉煤的掺料仓相连接。
与现有技术相比，本实用新型的有益效果有：由于在污泥沉淀池后面增加了污泥预处理池，通过污泥预处理池的复合过滤层，将污泥中的水分过滤后进入污水蓄水池，而表层的污泥在阳光晾晒下不断进行干化，污泥干化到含水率为40-60%后，送到掺料仓中与锅炉煤掺合，掺合后的污泥与锅炉煤送到工业锅炉的炉膛中燃烧再利用。因此本实用新型结构简单、处理设备投入和运行成本较低，适合在小型污水处理厂推广应用。
