申请日2016.05.11
公开(公告)日2016.11.30
IPC分类号F04D29/00; F04D29/70
摘要
本实用新型涉及一种可替换抽水管的污水处理泵，包括泵体，所述泵体设有进水口和出水口，所述进水口设有抽水管;所述抽水管包括软管，所述软管按等间距连接有若干个两通空心塑料球，软管的末端连接有一单通空心塑料球;所述两通空心塑料球和单通塑料球上均呈蜂窝状设有若干个通孔，所述两通空心塑料球相对的两端均设有软管连接口，所述单通空心塑料球上设有一个软管连接口;所述抽水管外侧设置有网孔细密的网纱袋。本实用新型本实用新型通过双重隔绝垃圾颗粒可减少对水泵的损害，提高水泵寿命，适合广泛推广。
权利要求书
1.一种可替换抽水管的污水处理泵，包括泵体，所述泵体设有进水口和出水口，其特征在于：所述进水口设有抽水管;所述抽水管包括软管，所述软管按等间距连接有若干个两通空心塑料球，软管的末端连接有一单通空心塑料球;所述两通空心塑料球和单通塑料球上均呈蜂窝状设有若干个通孔，所述两通空心塑料球相对的两端均设有软管连接口，所述单通空心塑料球上设有一个软管连接口;所述抽水管外侧设置有网孔细密的网纱袋。
说明书
一种可替换抽水管的污水处理泵
技术领域
本实用新型涉及水泵，具体是指一种可替换抽水管的污水处理泵。
背景技术
水污染情况不断加剧，关于水污染的话题不断被提起，污水处理是当前和今后水环境保护工作的重中之重，人们利用污水处理泵对污水进行处理;污水里通常会漂浮和悬浮各种大小颗粒垃圾，而这些垃圾会卷入污水处理泵内，长期以往，会对本体造成一定的损害。因此，针对上述存在的问题的解决是本实用新型的研究目的。
实用新型内容
针对上述现有技术存在的问题，本实用新型在于提供一种可替换抽水管的污水处理泵，能够有效解决上述现有技术存在的问题。

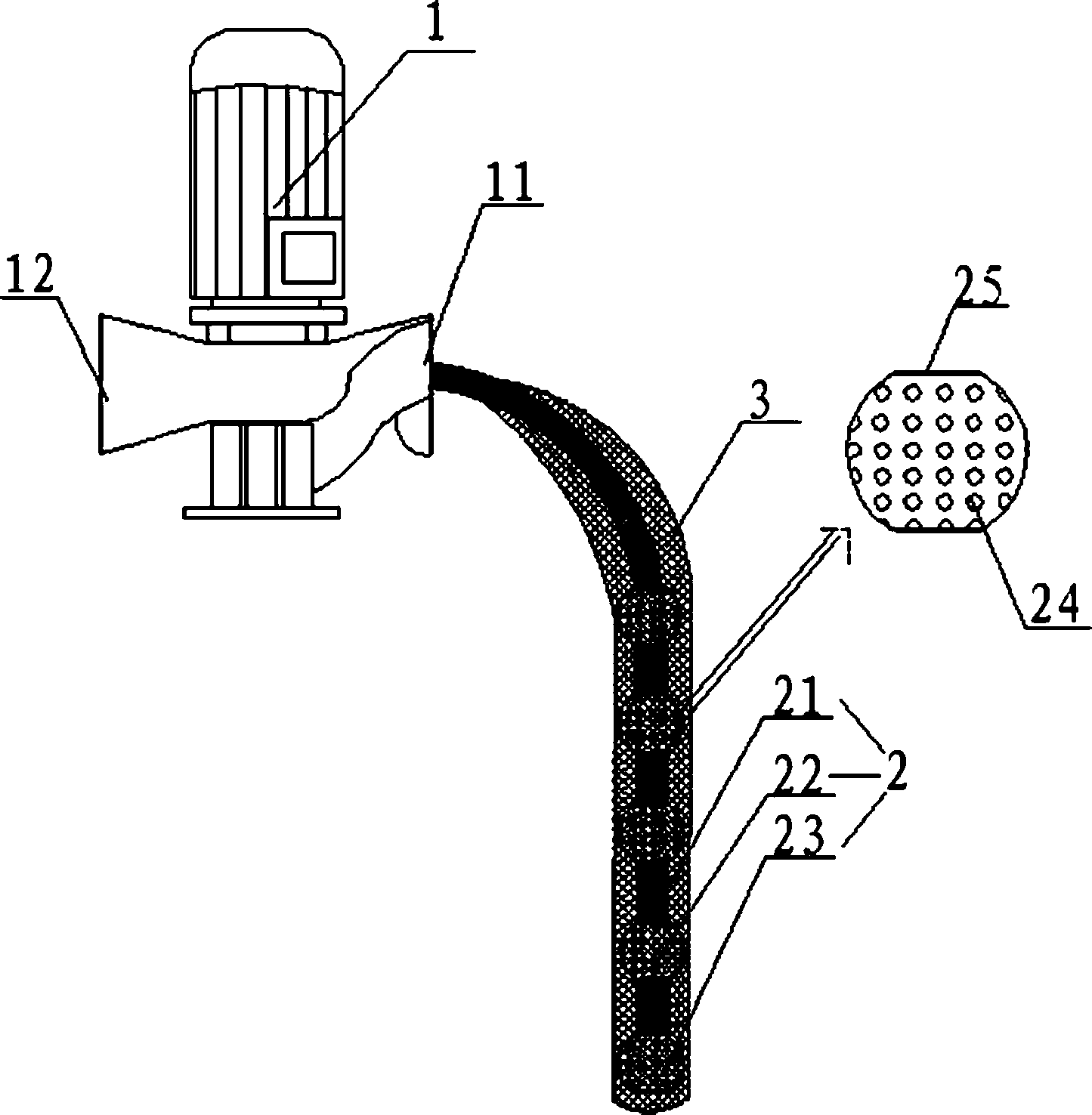

本实用新型的技术方案是：一种可替换抽水管的污水处理泵，包括泵体，所述泵体设有进水口和出水口，所述进水口设有抽水管;所述抽水管包括软管，所述软管按等间距连接有若干个两通空心塑料球，软管的末端连接有一单通空心塑料球;所述两通空心塑料球和单通塑料球上均呈蜂窝状设有若干个通孔，所述两通空心塑料球相对的两端均设有软管连接口，所述单通空心塑料球上设有一个软管连接口;所述抽水管外侧设置有网孔细密的网纱袋。
本实用新型的优点：一种可替换抽水管的污水处理泵，抽水管外侧设置有网孔细密的网纱袋，使污水处理泵在抽取污水时，较大的垃圾颗粒能够被隔绝在网纱袋外面，所述软管按等间距连接有若干个两通空心塑料球，末端连接有单通空心塑料球;两通空心塑料球和单通塑料球上均呈蜂窝状设有若干个通孔，可以进一步隔绝细小的垃圾颗粒，且其中的一个或两个空心塑料球都垃圾颗粒堵住时，污水可从别的空心塑料球进行过滤，进不会影响工作进度。且双重隔绝垃圾颗粒可减少对水泵的损害。本实用新型通过双重隔绝垃圾颗粒可减少对水泵的损害，提高水泵寿命，且空心塑料球报废之后，可随时替换新的空心塑料球，适合广泛推广。
