申请日2016.04.24
公开(公告)日2016.11.23
IPC分类号C02F9/04; C02F9/02; E03C1/126; E03C1/264; E03C1/302
摘要
本实用新型公开了一种厨房污水处理器，包括清洗盆、消毒装置、滤芯、连接管、转轴、清洗毛刷、超滤膜，所述清洗盆下端中通设有处理容腔，所述清洗盆底端面安装有消毒装置，所述消毒装置内设有滤芯，所述消毒装置左侧通过连接管与处理容腔管道相通，所述连接管通过转轴安装有清洗毛刷，所述处理容腔底端设有超滤膜。本实用新型设有消毒装置和滤芯能够有效分解厨房污水中的油渍，消毒装置能够将滤芯中的物质通过连接管分解到污水中，进行消毒处理，并设有清洗毛刷能够及时清洗从清洗盆中流经管道内的污渍，采用了超滤膜，过滤效果好，本实用新型设计合理，结构紧凑，环保卫生，能够有效的进行固液分离，分离工艺简单。
权利要求书

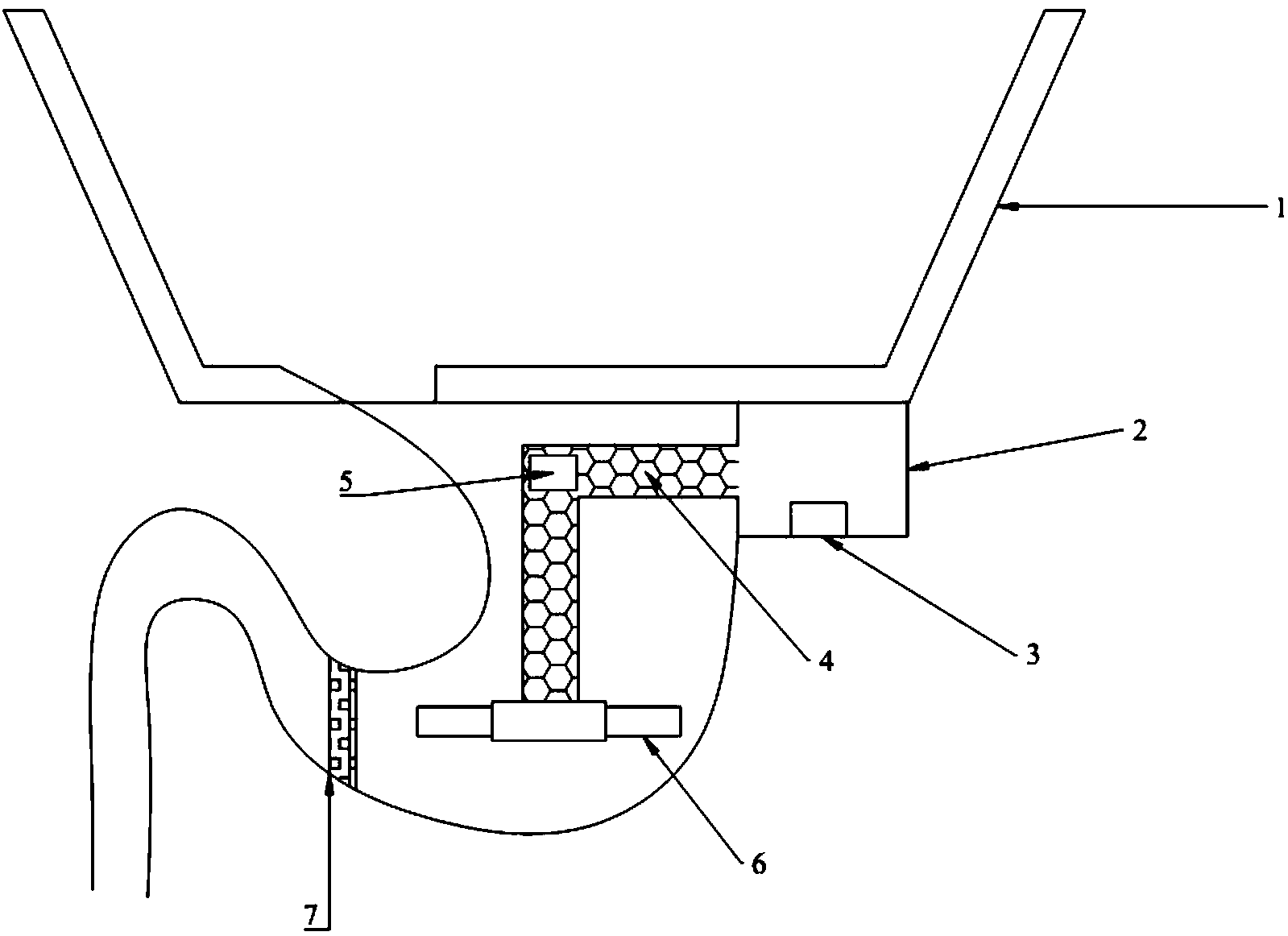

1.一种厨房污水处理器，包括清洗盆(1)、消毒装置(2)、滤芯(3)、连接管(4)、转轴(5)、清洗毛刷(6)、超滤膜(7)，其特征在于：所述清洗盆(1)下端中通设有处理容腔，所述清洗盆(1)底端面安装有消毒装置(2)，所述消毒装置(2)内设有滤芯(3)，所述消毒装置(2)左侧通过连接管(4)与处理容腔管道相通，所述连接管(4)通过转轴(5)安装有清洗毛刷(6)，所述处理容腔底端设有超滤膜(7)。
2.根据权利要求1所述的一种厨房污水处理器，其特征在于：所述清洗盆(1)底端与处理容腔相通部位安装有网漏。
3.根据权利要求1所述的一种厨房污水处理器，其特征在于：所述消毒装置(2)为小型电动搅拌机并设有反冲洗泵。
4.根据权利要求1所述的一种厨房污水处理器，其特征在于：所述滤芯(3)为油脂分解剂，所述滤芯(3)为可拆卸式安装在消毒装置(2)底部。
5.根据权利要求1所述的一种厨房污水处理器，其特征在于：所述连接管(4)为网状管。
6.根据权利要求1所述的一种厨房污水处理器，其特征在于：所述超滤膜(7)为竖直设置，所述超滤膜(7)竖直填充在处理容腔管道内。
7.根据权利要求1所述的一种厨房污水处理器，其特征在于：所述清洗毛刷(6)通过转轴(5)为旋转设置，所述清洗毛刷(6)为塑料刷。
说明书
一种厨房污水处理器
技术领域
本实用新型属于厨房用品技术领域，具体涉及一种厨房污水处理器。
背景技术
随着社会的发展，城市生活和经济的提高，第三产业服务业随之而诞生，人们对饮食的追求，由此而衍生出的各类大小餐馆，为繁忙的都市人提供了快捷方便的餐饮服务，也为经济繁荣贡献了不可忽视的力量，餐馆位于城市中心区是城市生活的必需，目前城市餐馆深入社区，其废水的排放已成为城市内涝的根源，餐馆的废水中含有较多的油，这些油直接被排入下水道，这些油会越积越多，最终会赌塞下水道，日积月累会造成城市安全隐患，大量油污被排出，对城市生活用水造成一定的影响。
同时油污会在管壁上越积越多，现有的厨房污水盆只能对大块废弃物进行接漏，对于油污存在着无法清理的现象，对于进入到下水管内的污物无法进行清理，因此，需要设计出一种能够清理油污，而且能够化解小块污物的厨房污水处理设备来满足现今社会的需要。
实用新型内容
本实用新型的目的在于提供一种厨房污水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种厨房污水处理器，包括清洗盆、消毒装置、滤芯、连接管、转轴、清洗毛刷、超滤膜，所述清洗盆下端中通设有处理容腔，所述清洗盆底端面安装有消毒装置，所述消毒装置内设有滤芯，所述消毒装置左侧通过连接管与处理容腔管道相通，所述连接管通过转轴安装有清洗毛刷，所述处理容腔底端设有超滤膜。
优选的，所述清洗盆底端与处理容腔相通部位安装有网漏。
优选的，所述消毒装置为小型电动搅拌机并设有反冲洗泵。
优选的，所述滤芯为油脂分解剂，所述滤芯为可拆卸式安装在消毒装置底部。
优选的，所述连接管为网状管。
优选的，所述超滤膜为竖直设置，所述超滤膜竖直填充在处理容腔管道内。
优选的，所述清洗毛刷通过转轴为旋转设置，所述清洗毛刷为塑料刷。
本实用新型的技术效果和优点：该厨房污水处理器，与传统的厨房污水处理器相比，本实用新型设有消毒装置和滤芯能够有效分解厨房污水中的油渍，消毒装置能够将滤芯中的物质通过连接管分解到污水中，进行消毒处理，并设有清洗毛刷能够及时清洗从清洗盆中流经管道内的污渍，采用了超滤膜，过滤效果好，使流出的厨房污水避免过多油渍，保证水源的清洁;因此，本实用新型设计合理，结构紧凑，环保卫生，能够有效的进行固液分离，将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开，超滤膜分离的高效性，分离工艺简单。
