申请日2016.03.18
公开(公告)日2016.10.05
IPC分类号C02F3/30
摘要
本实用新型涉及一种一体化工业污水处理装置，它包括污水箱、生物接触氧化池和沉淀池，所述的污水箱的上部设置有进水管A，所述的污水箱的底部设置有排水管，所述的污水箱的下部设置有进水管B，所述的进水管B的另一端连接有泵的进水口，所述的泵的出水口和生物接触氧化池之间设置有进水管C，所述的生物接触氧化池的上部和沉淀池的下部之间设置有进水管D，所述的沉淀池的上部设置有放水管，所述的沉淀池的底部和生物接触氧化池的下部之间设置有污泥回管，所述的生物接触氧化池的底部分别设置有排污管和进气管，所述的进气管的另一端设置有空气压缩机;本实用新型具有结构简单、运行可靠、经济性好的优点。
权利要求书
1.一种一体化工业污水处理装置，它包括污水箱、生物接触氧化池和沉淀池，其特征在于：所述的污水箱的上部设置有进水管A，所述的污水箱的底部设置有排水管，所述的污水箱的下部设置有进水管B，所述的进水管B的另一端连接有泵的进水口，所述的泵的出水口和生物接触氧化池之间设置有进水管C，所述的生物接触氧化池的上部和沉淀池的下部之间设置有进水管D，所述的沉淀池的上部设置有放水管，所述的沉淀池的底部和生物接触氧化池的下部之间设置有污泥回管，所述的生物接触氧化池的底部分别设置有排污管和进气管，所述的进气管的另一端设置有空气压缩机。
2.根据权利要求1所述的一种一体化工业污水处理装置，其特征在于：所述的进水管D上设置有单向阀。
3.根据权利要求1所述的一种一体化工业污水处理装置，其特征在于：所述的泵上设置有流量计。
4.根据权利要求1所述的一种一体化工业污水处理装置，其特征在于：所述的生物接触氧化池内分别设置有缺氧脱氮反应器和好氧反应器。
5.根据权利要求1所述的一种一体化工业污水处理装置，其特征在于：所述的进水管B上设置有过滤器。
说明书
一种一体化工业污水处理装置
技术领域
本实用新型属于环境保护设备领域，具体涉及一种一体化工业污水处理装置。
背景技术
城市污水中氮的一个重要来源是工业生产中排放的废水，特别是化肥、焦化、洗毛、制革、印染、食品、屠宰和肉类加工、石油精炼及煤加工等工业废水中的含氮量较高，新鲜的生物污水中的氮含量有60%都是有机氮，40%是无机氮，在污水处理技术发展的初期，人们认识到有机污染对环境生态的危害，从而把有机物的去除做为污水处理的主要目的，未考虑到对氮、磷等无机营养物质的去除，随着污水排放总量的不断增加，废水中氮、磷等营养物质对环境所造成的影响也逐渐引起了人们的注意，目前，人们采用的污水处理装置主要还是分散式的，这样不仅效率低，处理的效果也不好，为此，需要开发一种一体化工业污水处理装置。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种结构简单、运行可靠、经济性好的一体化工业污水处理装置。

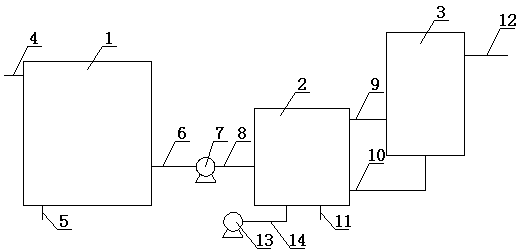

本实用新型的目的是这样实现的：一种一体化工业污水处理装置，它包括污水箱、生物接触氧化池和沉淀池，所述的污水箱的上部设置有进水管A，所述的污水箱的底部设置有排水管，所述的污水箱的下部设置有进水管B，所述的进水管B的另一端连接有泵的进水口，所述的泵的出水口和生物接触氧化池之间设置有进水管C，所述的生物接触氧化池的上部和沉淀池的下部之间设置有进水管D，所述的沉淀池的上部设置有放水管，所述的沉淀池的底部和生物接触氧化池的下部之间设置有污泥回管，所述的生物接触氧化池的底部分别设置有排污管和进气管，所述的进气管的另一端设置有空气压缩机。
所述的进水管D上设置有单向阀。
所述的泵上设置有流量计。
所述的生物接触氧化池内分别设置有缺氧脱氮反应器和好氧反应器。
所述的进水管B上设置有过滤器。
本实用新型的有益效果：本实用新型通过采用污水箱、生物接触氧化池、沉淀池、进水管A、排水管、进水管B、泵、进水管C、进水管D、污泥回管、排污管、放水管、空气压缩机、进气管组成了一种一体化工业污水处理装置，具有结构简单、运行可靠、经济性好的优点;本实用新型在使用时，污水先进入污水箱，再由泵打入生物接触氧化池，污水先进入生物接触氧化池底部的缺氧脱氮反应器区，再随着水流上升到好氧反应器区;反应完的水进入沉淀池，沉淀一段时间后由放水管排出，沉淀池的一部分回流污泥沿污泥回管回流至生物接触氧化池进行循环;总的，本实用新型具有结构简单、运行可靠、经济性好的优点。
