申请日2016.03.17
公开(公告)日2016.07.13
IPC分类号B01D36/04
摘要
本发明公开了一种应用于BOPP生产线的水处理循环利用装置，包括沉淀净化池、激冷辊地坑蓄水池、水过滤网、单向底阀、液位变送器、管道压力变送器、多级离心增压泵、手动调压阀、高压喷淋头和污水收集水槽，水过滤网通过单向底阀连通激冷辊地坑蓄水池，水过滤网通过多级离心增压泵和管路连接两个手动调压阀，手动调压阀分别连接两组高压喷淋头，高压喷淋头下方设置污水收集水槽，污水收集水槽下方连通沉淀净化池，沉淀净化池通过单向底阀和水过滤网与多级离心增压泵相连，多级离心增压泵通过手动调压阀连接出口，本发明回收激冷辊水槽的水，循环高效利用，解决水资源浪费问题，最终满足节能降耗的目的。
权利要求书
1.应用于BOPP生产线的水处理循环利用装置，其特征在于，包括沉淀净化池、激冷辊地坑蓄水池、水过滤网、单向底阀、液位变送器、管道压力变送器、多级离心增压泵、手动调压阀、高压喷淋头和污水收集水槽，水过滤网通过单向底阀连通激冷辊地坑蓄水池，水过滤网通过多级离心增压泵和管路连接两个手动调压阀，手动调压阀分别连接两组高压喷淋头，高压喷淋头下方设置污水收集水槽，激冷辊地坑蓄水池和多级离心增压泵之间设置液位变送器，污水收集水槽下方连通沉淀净化池，沉淀净化池通过单向底阀和水过滤网与多级离心增压泵相连，多级离心增压泵通过手动调压阀连接出口，多级离心增压泵与手动调压阀之间设置管道压力变送器，出口通向消防管恒压供水端。
2.根据权利要求1所述的应用于BOPP生产线的水处理循环利用装置，其特征在于，水过滤网为Y型水过滤网。
3.根据权利要求1所述的应用于BOPP生产线的水处理循环利用装置，其特征在于，液位变送器为浮球式液位变送器。
4.根据权利要求1所述的应用于BOPP生产线的水处理循环利用装置，其特征在于，多级离心增压泵和出口之间设置速度调节模块。
5.根据权利要求1所述的应用于BOPP生产线的水处理循环利用装置，其特征在于，两组高压喷淋头的数量分别4个和6个。
说明书
应用于BOPP生产线的水处理循环利用装置
技术领域
本发明涉及一种用于高宽幅、高车速双向拉伸BOPP生产线的水处理循环利用装置。
背景技术
水是维系生命与健康的基本需求，地球虽然有71%的面积为水所覆盖，但是淡水资源却极其有限。在全部水资源中，97.47%是无法饮用的咸水。在余下的2.53%的淡水中，有87%是人类难以利用的两极冰盖、高山冰川和永冻地带的冰雪。人类真正能够利用的是江河湖泊以及地下水中的一部分，仅占地球总水量的0.26%，而且分布不均。因此，世界上有超过十四亿的儿童、妇女及男人无法获取足量而且安全的水来维持他们的基本需求。在许多层面，水资源和健康具有密不可分的关系。我们所做的每项决策事实上都和水、以及水对健康所造成的影响有关。
目前国内BOPP生产线车间激冷辊水槽工艺清洗冷却水都直接排入地坑流失掉，仅这一个点每条生产线每年最少耗水1500T，因此需要对生产线进行改进，节约水资源。
发明内容
本发明要解决的技术问题是提供一种应用于BOPP生产线的水处理循环利用装置，回收激冷辊水槽的水，循环高效利用，解决水资源浪费问题，最终满足节能降耗的目的。
为了解决上述技术问题，本发明采用的技术方案是：

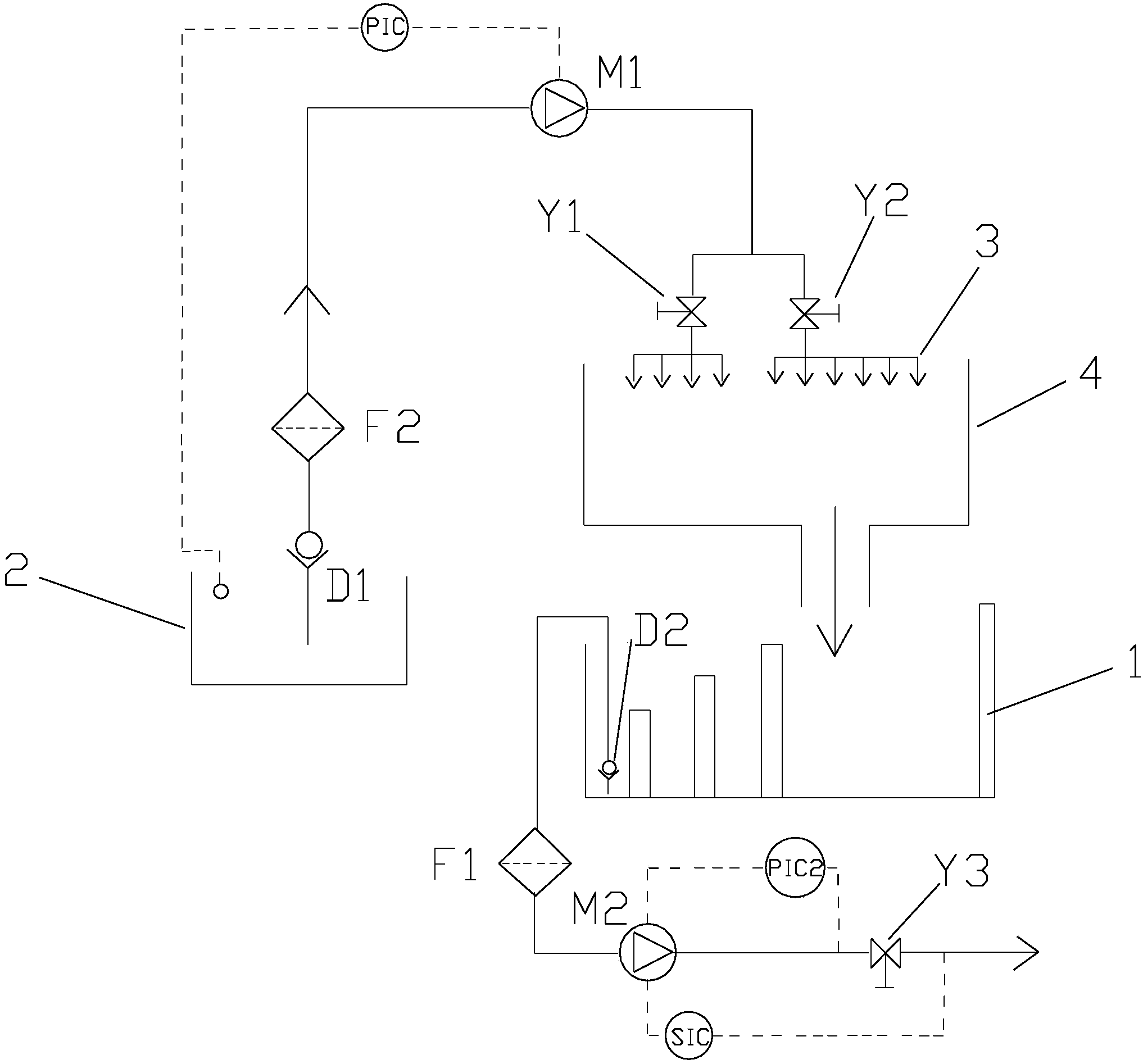

应用于BOPP生产线的水处理循环利用装置，包括沉淀净化池、激冷辊地坑蓄水池、水过滤网、单向底阀、液位变送器、管道压力变送器、多级离心增压泵、手动调压阀、高压喷淋头和污水收集水槽，水过滤网通过单向底阀连通激冷辊地坑蓄水池，水过滤网通过多级离心增压泵和管路连接两个手动调压阀，手动调压阀分别连接两组高压喷淋头，高压喷淋头下方设置污水收集水槽，激冷辊地坑蓄水池和多级离心增压泵之间设置液位变送器，污水收集水槽下方连通沉淀净化池，沉淀净化池通过单向底阀和水过滤网与多级离心增压泵相连，多级离心增压泵通过手动调压阀连接出口，多级离心增压泵与手动调压阀之间设置管道压力变送器，出口通向消防管恒压供水端。
优选的，水过滤网为Y型水过滤网。
优选的，液位变送器为浮球式液位变送器。
进一步的，多级离心增压泵和出口之间设置速度调节模块。
优选的，两组高压喷淋头的数量分别4个和6个。
本发明的有益效果：
本发明节能效果明显。采用多级沉淀过滤处理后，二次污水也得以充分利用和发挥作用。解决了水资源浪费的同时，也保障了设备改造合理的投入成本的回收周期短、运行电耗低等特点。
