申请日2016.03.17
公开(公告)日2016.06.08
IPC分类号E03F5/22; E03F3/02; E03F3/04
摘要
本发明公开了一种污水无障提升配水系统，包括设置在污水池内的若干提升泵，所述污水池内位于所述提升泵的上方设有隔离网，所述污水池上方设有封闭的渡水管体，所述提升泵的出水端连接有出水管，所述出水管穿过所述隔离网并可拆卸的连接有补偿装置，所述补偿装置连接有进水管，所述进水管的上端高于所述渡水管体，所述进水管的上端设有向下弯曲连接所述渡水管体顶部的弯曲管部，所述渡水管体顶部设有气体连通装置，所述渡水管体的底部设有配水装置。本发明占地面小、工程造价低，配件少、配件费用低，故障发生点少，在运行中维修点少，利于运行管理。
权利要求书
1.污水无障提升配水系统，包括设置在污水池内的若干提升泵，其特征在于：所述污水池内位于所述提升泵的上方设有隔离网，所述污水池上方设有封闭的渡水管体，所述提升泵的出水端连接有出水管，所述出水管穿过所述隔离网并可拆卸的连接有补偿装置，所述补偿装置连接有进水管，所述进水管的上端高于所述渡水管体，所述进水管的上端设有向下弯曲连接所述渡水管体顶部的弯曲管部，所述渡水管体顶部设有气体连通装置，所述渡水管体的底部设有配水装置。
2.如权利要求1所述的污水无障提升配水系统，其特征在于：所述渡水管体为直径800mm的钢管，钢管两端密封设有封堵盲板。
3.如权利要求1所述的污水无障提升配水系统，其特征在于：所述气体连通装置为所述渡水管体两端的顶部分别设有的排气管，所述排气管的上端高于所述进水管的上端，且所述排气管的上端设有向下弯曲的弯曲部。
4.如权利要求1所述的污水无障提升配水系统，其特征在于：所述配水装置为所述渡水管体底部设有的若干配水管，所述配水管连接有配水控制阀，所述配水控制阀连接有管道伸缩器，所述管道伸缩器连接有输水管。
5.如权利要求4所述的污水无障提升配水系统，其特征在于：所述配水管为2根且分别位于所述渡水管体的两端。
6.如权利要求1所述的污水无障提升配水系统，其特征在于：所述补偿装置为橡胶管道伸缩器，所述橡胶管道伸缩器的两端通过法兰可拆卸的连接所述出水管和进水管。
7.如权利要求1所述的污水无障提升配水系统，其特征在于：所述污水池的池壁上设有若干支座，所述渡水管体安装在所述支座上。
8.如权利要求1所述的污水无障提升配水系统，其特征在于：所述出水管的管径小于所述进水管的管径。
9.如权利要求1至7中任一权利要求所述的污水无障提升配水系统，其特征在于：所述提升泵为污水潜水泵，所述污水潜水泵上端连接有提升索，所述提升索挂接在所述污水池的池壁上。
说明书
污水无障提升配水系统
技术领域
本发明涉及一种污水处理设备，尤其涉及一种污水无障提升配水系统。
背景技术
污水在处理过程中，经常需要将处理中的污水由上一处理工序输送到下一处理工序中，例如将污水由低水位工序提升输送至高水位工序，目前的污水输送多采用设有专门的泵房，泵房内有安装有若干提升水泵，紧靠泵房处设有一处阀门井，每台提升水泵在阀门井中都配有膨胀节、控制阀门和两个单向阀门的阀门组合，维修时需要通过操纵控制阀门和两个单向阀门，防止污水倒流，才能维修，这样多台提升水泵就有多套同样的阀门组合，然后并联在一起，之后将污水提升汇总后配水，这样污水提升配水结构配件多、配件费用高，故障发生点多，将来在运行中维修点和维修部件也多，不利于运行管理，且需专门设置阀门井，占地面积大，工程造价较高。
发明内容
本发明所要解决的技术问题是：提供了一种占地面小、工程造价低，配件少、配件费用低，故障发生点少，在运行中维修点少，利于运行管理的污水无障提升配水系统。

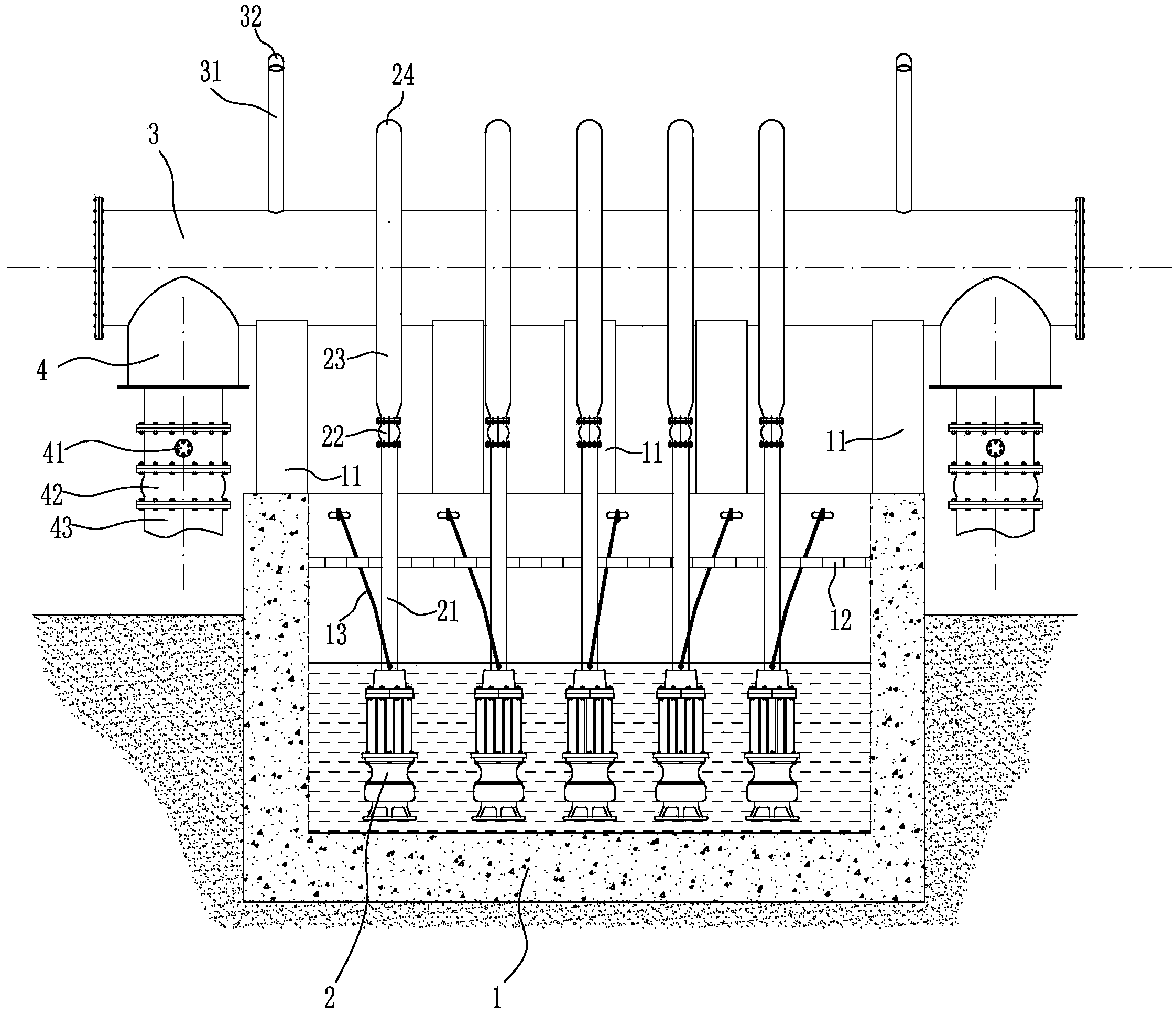

为解决上述技术问题，本发明的技术方案是：污水无障提升配水系统，包括设置在污水池内的若干提升泵，所述污水池内位于所述提升泵的上方设有隔离网，所述污水池上方设有封闭的渡水管体，所述提升泵的出水端连接有出水管，所述出水管穿过所述隔离网并可拆卸的连接有补偿装置，所述补偿装置连接有进水管，所述进水管的上端高于所述渡水管体，所述进水管的上端设有向下弯曲连接所述渡水管体顶部的弯曲管部，所述渡水管体顶部设有气体连通装置，所述渡水管体的底部设有配水装置。
作为优选的技术方案，所述渡水管体为直径800mm的钢管，钢管两端密封设有封堵盲板。
作为优选的技术方案，所述气体连通装置为所述渡水管体两端的顶部分别设有的排气管，所述排气管的上端高于所述进水管的上端，且所述排气管的上端设有向下弯曲的弯曲部。
作为优选的技术方案，所述配水装置为所述渡水管体底部设有的若干配水管，所述配水管连接有配水控制阀，所述配水控制阀连接有管道伸缩器，所述管道伸缩器连接有输水管。
作为优选的技术方案，所述配水管为2根且分别位于所述渡水管体的两端。
作为优选的技术方案，所述补偿装置为橡胶管道伸缩器，所述橡胶管道伸缩器的两端通过法兰可拆卸的连接所述出水管和进水管。
作为优选的技术方案，所述污水池的池壁上设有若干支座，所述渡水管体安装在所述支座上。
作为优选的技术方案，所述出水管的管径小于所述进水管的管径。
作为优选的技术方案，所述提升泵为污水潜水泵，所述污水潜水泵上端连接有提升索，所述提升索挂接在所述污水池的池壁上。
由于采用了上述技术方案的污水无障提升配水系统，包括设置在污水池内的若干提升泵，所述污水池内位于所述提升泵的上方设有隔离网，所述污水池上方设有封闭的渡水管体，所述提升泵的出水端连接有出水管，所述出水管穿过所述隔离网并可拆卸的连接有补偿装置，所述补偿装置连接有进水管，所述进水管的上端高于所述渡水管体，所述进水管的上端设有向下弯曲连接所述渡水管体顶部的弯曲管部，所述渡水管体顶部设有气体连通装置，所述渡水管体的底部设有配水装置。渡水管体设置在污水池上方，通过在污水池内设有的若干提升泵，以及与提升泵连通的出水管和进水管直接将污水提升输送到渡水管体汇总，由配水装置降水分流输走，省去了阀门井以及控制阀门和单向阀门等部件，占地面小、工程造价低，并且配件少、配件费用低，故障发生点少，在运行中维修点少，利于运行管理。所述进水管的上端设有向下弯曲连接所述渡水管体顶部的弯曲管部，污水由渡水管体顶部进入，使得在提升泵停止工作或进行维修时不会出现虹吸现象，渡水管体顶部设有气体连通装置，使得渡水管体与外界连通，保证了污水提升和分流的正常进行。补偿装置可拆卸连接出水管和进水管，提升泵维修时可将补偿装置与出水管或进水管拆开，将提升泵提出，便于提升泵的维修。
