申请日2016.03.22
公开(公告)日2016.10.12
IPC分类号C02F1/40
摘要
本实用新型涉及隔油装置的技术领域，特别是涉及一种高效处理含油废水的无动力隔油池，本实用新型的无动力隔油池工作效率较高，可对内部进行观察并且可进行高度调节;包括壳体和出液管，壳体的内部设置有工作腔，并在工作腔内纵向设置有隔板，将工作腔隔成左腔室和右腔室，壳体左侧设置有进液管;还包括底架、上支架、下支架和调节管;壳体的顶端设置有第一观察口和第二观察口，并在第一观察口和第二观察口上均设置有观察组件;还包括回液管，回液管的一端与右腔室连通，回液管的另一端与左腔室连通，并且回液管位于壳体的外侧，回液管上设置有控制泵，出液管安装在回液管上。

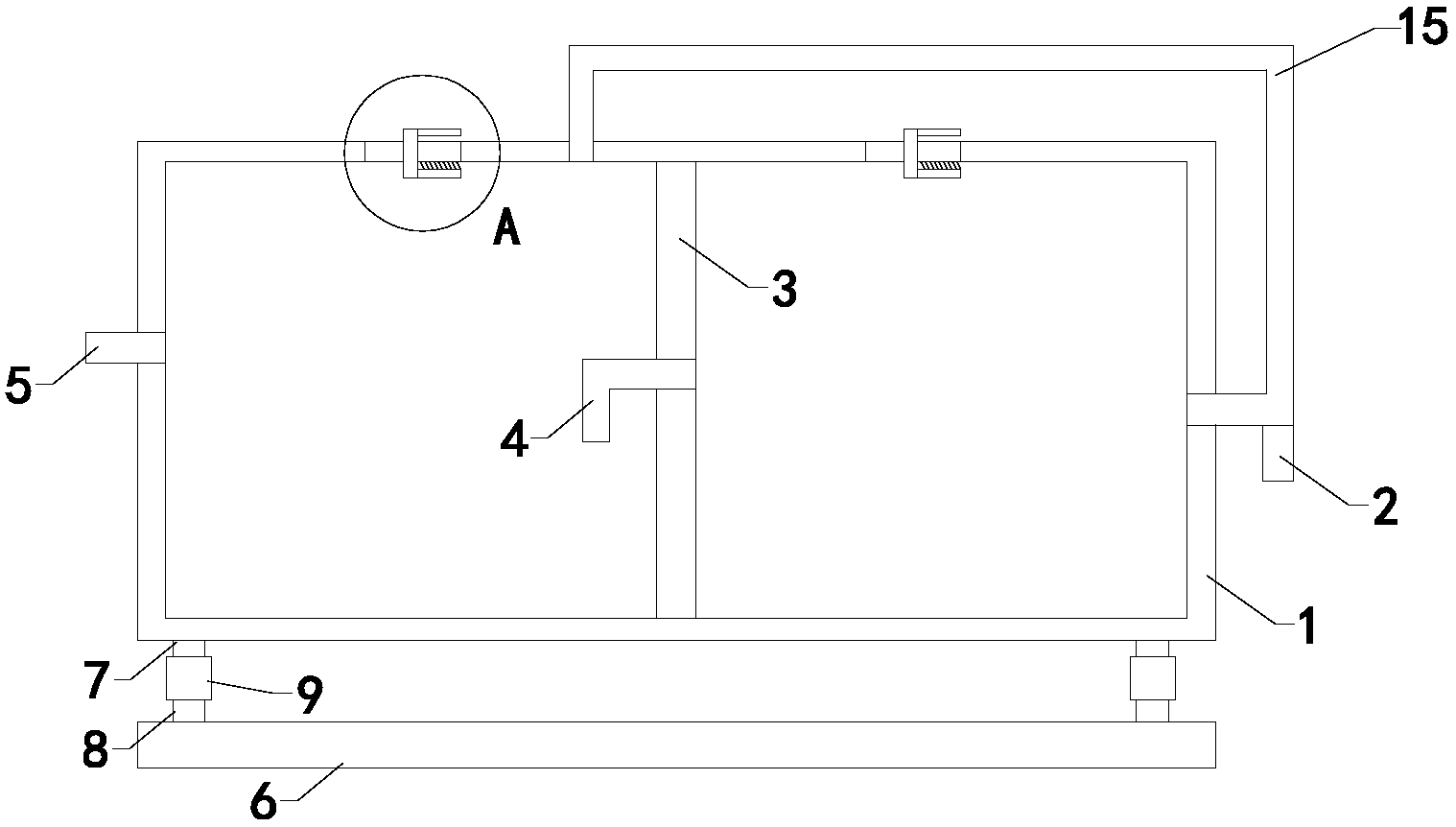

摘要附图
权利要求书
1.一种高效处理含油废水的无动力隔油池，包括壳体和出液管，壳体的内部设置有工作腔，并在工作腔内纵向设置有隔板，将工作腔隔成左腔室和右腔室，隔板上设置有通孔，左腔室通过通孔与右腔室相通，并在左腔室内设置有连通管，连通管安装在隔板上并与通孔连通，壳体左侧设置有进液管，并且进液管与左腔室相通;其特征在于，还包括底架、上支架、下支架和调节管，所述上支架顶端与壳体底端固定，所述下支架底端与底架顶端固定，所述上支架底端和下支架顶端均设置有外螺纹结构，所述调节管的内部设置有内螺纹结构，所述上支架底端和下支架顶端均插入并螺装至所述调节管的内部;所述壳体的顶端设置有第一观察口和第二观察口，并在第一观察口和第二观察口上均设置有观察组件，所述第一观察口与左腔室相通，第二观察口和右腔室相通，所述观察组建包括安装在观察口上的透明挡板、把手、联动杆、带动杆和刷毛，所述刷毛安装在带动杆上，并且所述刷毛的顶端贴紧所述透明挡板，所述带动杆和刷毛位于左腔室和右腔室的内部，所述联动杆的顶端与把手连接，所述联动杆的底端穿过透明挡板后与带动杆连接;还包括回液管，所述回液管的一端与右腔室连通，所述回液管的另一端与左腔室连通，并且回液管位于壳体的外侧，所述回液管上设置有控制泵，所述出液管安装在所述回液管上。
2.如权利要求1所述的一种高效处理含油废水的无动力隔油池，其特征在于，所述上支架、下支架和调节管均为四组，其中第一组上支架顶端与壳体底端左前侧固定，第二组上支架顶端与壳体底端右前侧固定，第三组上支架顶端与壳体底端左后侧固定，第四组上支架顶端与壳体底端右后侧固定;第一组下支架底端与底架顶端左前侧固定，第二组下支架底端与底架顶端右前侧固定，第三组下支架底端与底架顶端左后侧固定，第四组下支架底端与底架顶端右后侧固定。
说明书
一种高效处理含油废水的无动力隔油池
技术领域
本实用新型涉及隔油装置的技术领域，特别是涉及一种高效处理含油废水的无动力隔油池。
背景技术
众所周知，隔油池是一种利用废水中悬浮物和水的比重不同而达到分离目的的装置，广泛应用于废水处理的领域;现有的无动力隔油池包括壳体，壳体的内部设置有工作腔，并在工作腔内纵向设置有隔板，将工作腔隔成左腔室和右腔室，隔板上设置有通孔，左腔室通过通孔与右腔室相通，并在左腔室内设置有连通管，连通管安装在隔板上并与通孔连通，壳体左侧和右侧分别设置有进液管和出液管，并且进液管与左腔室相通，出液管与右腔室相通;这种无动力隔油池使用中发现，其通过重力进行分离后自出液管出液含油量较高，从而导致其整体工作效率较差;并且其内部无法进行观察，从而无法对工作过程进行及时观察和掌握;整体装置由于高度有限，无法进行高度调节从而导致其整体适应能力较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种工作效率较高，可对内部进行观察并且可进行高度调节的高效处理含油废水的无动力隔油池。
本实用新型的一种高效处理含油废水的无动力隔油池，包括壳体和出液管，壳体的内部设置有工作腔，并在工作腔内纵向设置有隔板，将工作腔隔成左腔室和右腔室，隔板上设置有通孔，左腔室通过通孔与右腔室相通，并在左腔室内设置有连通管，连通管安装在隔板上并与通孔连通，壳体左侧设置有进液管，并且进液管与左腔室相通;还包括底架、上支架、下支架和调节管，所述上支架顶端与壳体底端固定，所述下支架底端与底架顶端固定，所述上支架底端和下支架顶端均设置有外螺纹结构，所述调节管的内部设置有内螺纹结构，所述上支架底端和下支架顶端均插入并螺装至所述调节管的内部;所述壳体的顶端设置有第一观察口和第二观察口，并在第一观察口和第二观察口上均设置有观察组件，所述第一观察口与左腔室相通，第二观察口和右腔室相通，所述观察组建包括安装在观察口上的透明挡板、把手、联动杆、带动杆和刷毛，所述刷毛安装在带动杆上，并且所述刷毛的顶端贴紧所述透明挡板，所述带动杆和刷毛位于左腔室和右腔室的内部，所述联动杆的顶端与把手连接，所述联动杆的底端穿过透明挡板后与带动杆连接;还包括回液管，所述回液管的一端与右腔室连通，所述回液管的另一端与左腔室连通，并且回液管位于壳体的外侧，所述回液管上设置有控制泵，所述出液管安装在所述回液管上。
本实用新型的一种高效处理含油废水的无动力隔油池，所述上支架、下支架和调节管均为四组，其中第一组上支架顶端与壳体底端左前侧固定，第二组上支架顶端与壳体底端右前侧固定，第三组上支架顶端与壳体底端左后侧固定，第四组上支架顶端与壳体底端右后侧固定;第一组下支架底端与底架顶端左前侧固定，第二组下支架底端与底架顶端右前侧固定，第三组下支架底端与底架顶端左后侧固定，第四组下支架底端与底架顶端右后侧固定。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以通过回液管的设置进行更高效率的工作，并且通过调节管的旋转进行上支架和下支架的相对距离调节;通过透明挡板的设置可以进行更好的观察，并且通过刷毛进行擦拭。
